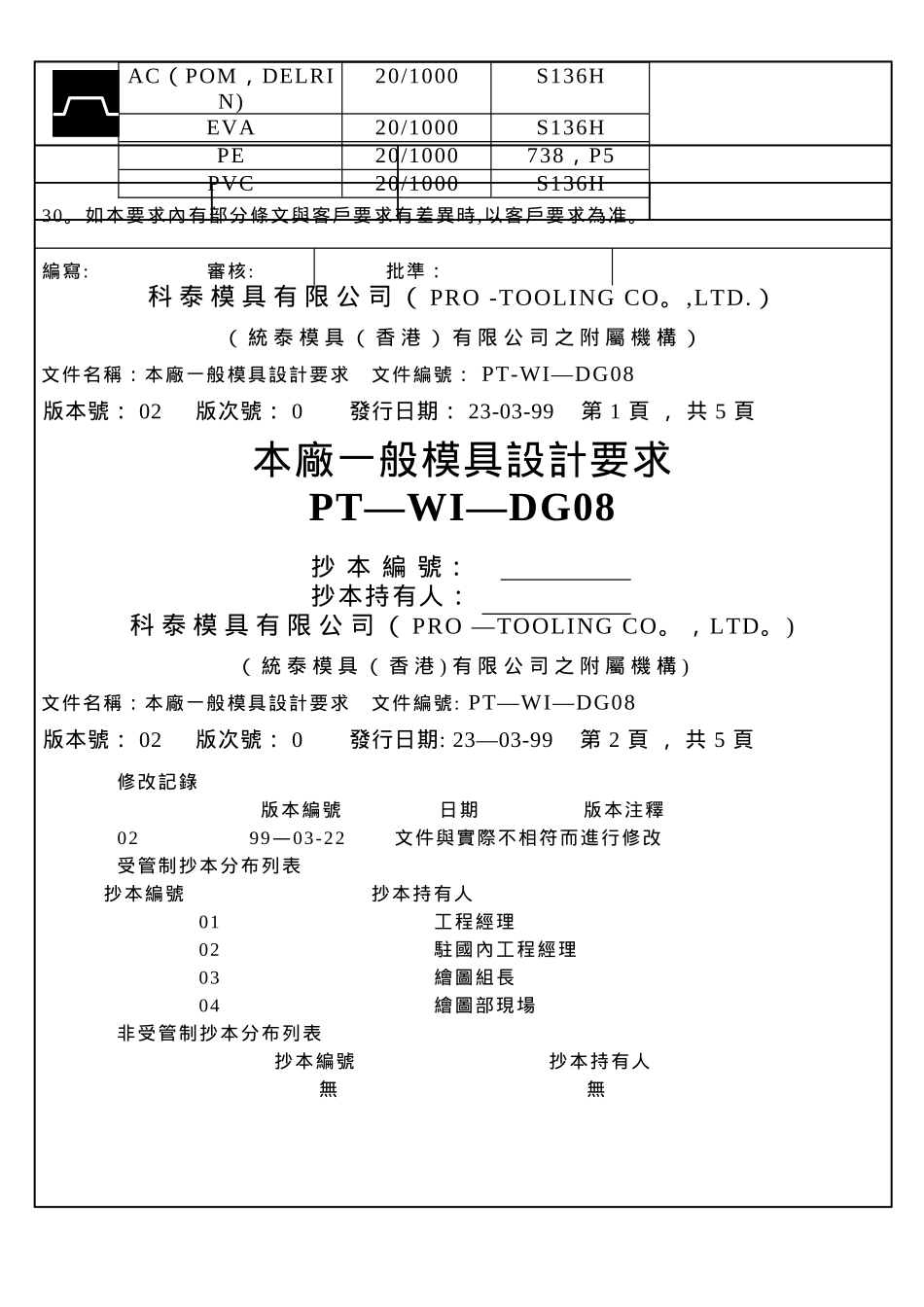

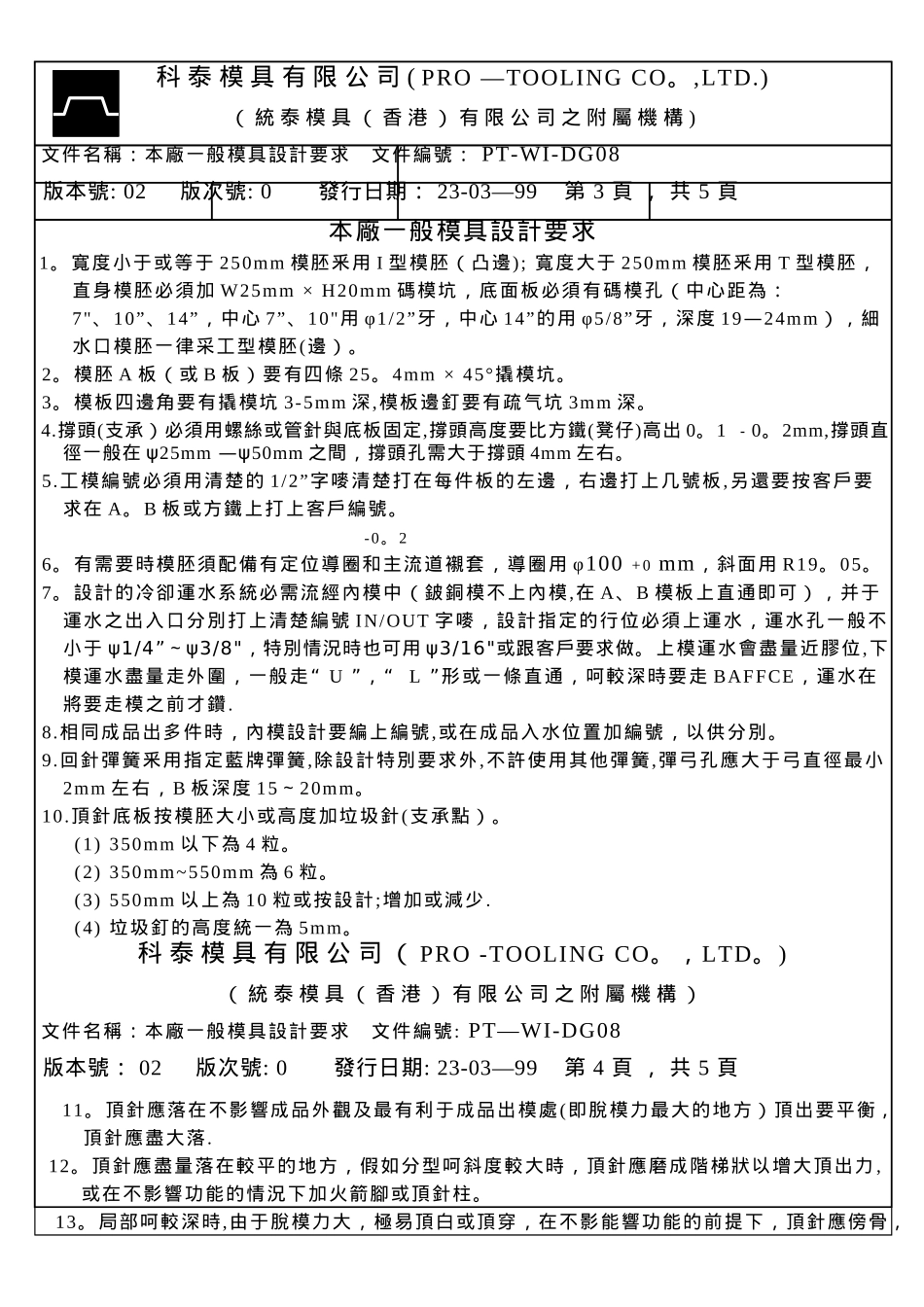

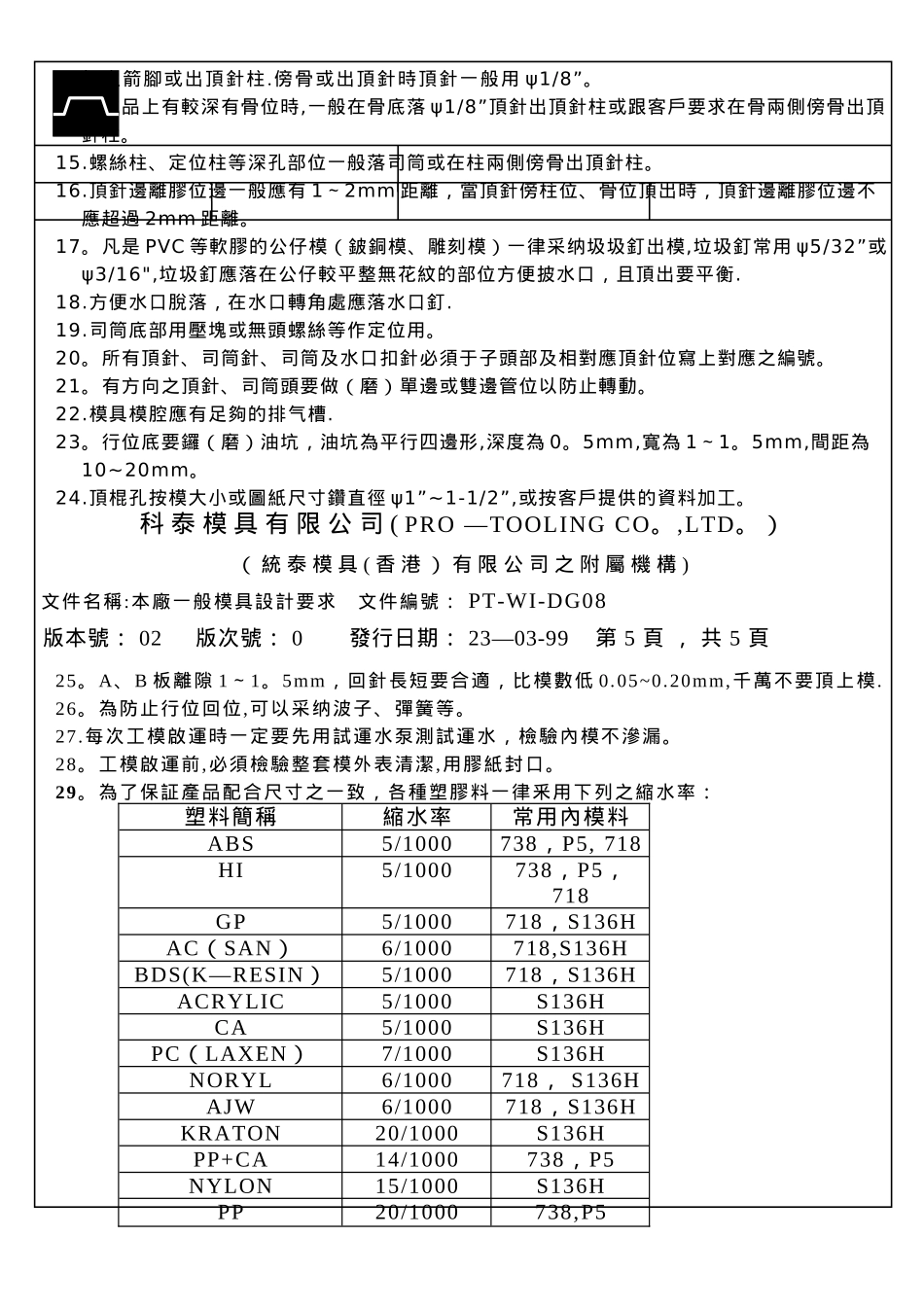

科 泰 模 具 有 限 公 司 ( PRO —TOOLING CO。,LTD.)（ 統 泰 模 具 （ 香 港 ） 有 限 公 司 之 附 屬 機 構 ) 文件名稱：本廠一般模具設計要求 文件編號： PT-WI-DG08 版本號: 02 版次號: 0 發行日期： 23-03—99 第 3 頁 ， 共 5 頁本廠一般模具設計要求 1。寬度小于或等于 250mm 模胚釆用 I 型模胚（凸邊); 寬度大于 250mm 模胚釆用 T 型模胚，直身模胚必須加 W25mm × H20mm 碼模坑，底面板必須有碼模孔（中心距為：7"、10”、14”，中心 7”、10"用 φ1/2”牙，中心 14”的用 φ5/8”牙，深度 19—24mm），細水口模胚一律采工型模胚(邊）。 2。模胚 A 板（或 B 板）要有四條 25。4mm × 45°撬模坑。 3。模板四邊角要有撬模坑 3-5mm 深,模板邊釘要有疏气坑 3mm 深。 4.撐頭(支承）必須用螺絲或管針與底板固定,撐頭高度要比方鐵(凳仔)高出 0。1 －0。2mm,撐頭直徑一般在 ψ25mm —ψ50mm 之間，撐頭孔需大于撐頭 4mm 左右。 5.工模編號必須用清楚的 1/2”字嘜清楚打在每件板的左邊，右邊打上几號板,另還要按客戶要求在 A。B 板或方鐵上打上客戶編號。 -0。2 6。有需要時模胚須配備有定位導圈和主流道襯套，導圈用 φ100 +0 mm，斜面用 R19。05。 7。設計的冷卻運水系統必需流經內模中（鈹銅模不上內模,在 A、B 模板上直通即可），并于運水之出入口分別打上清楚編號 IN/OUT 字嘜，設計指定的行位必須上運水，運水孔一般不小于 ψ1/4”～ψ3/8"，特別情況時也可用 ψ3/16"或跟客戶要求做。上模運水會盡量近膠位,下“模運水盡量走外圍，一般走 U ”“， L ”形或一條直通，呵較深時要走 BAFFCE，運水在將要走模之前才鑽. 8.相同成品出多件時，內模設計要編上編號,或在成品入水位置加編號，以供分別。 9.回針彈簧釆用指定藍牌彈簧,除設計特別要求外,不許使用其他彈簧,彈弓孔應大于弓直徑最小2mm 左右，B 板深度 15～20mm。 10.頂針底板按模胚大小或高度加垃圾針(支承點）。(1) 350mm 以下為 4 粒。(2) 350mm~550mm 為 6 粒。(3) 550mm 以上為 10 粒或按設計;增加或減少.(4) 垃圾釘的高度統一為 5mm。科 泰 模 具 有 限 公 司 （ PRO -TOOLING CO。，LTD。)（ 統 泰 模 具 （ 香 港 ） 有 限 公 司 之 附 屬 機 構 ） 文件名稱：本廠一般模具設計要求 文件編號: PT—WI-DG08 ...
