万科集团住宅卫生间-降板式同层排水技术标准

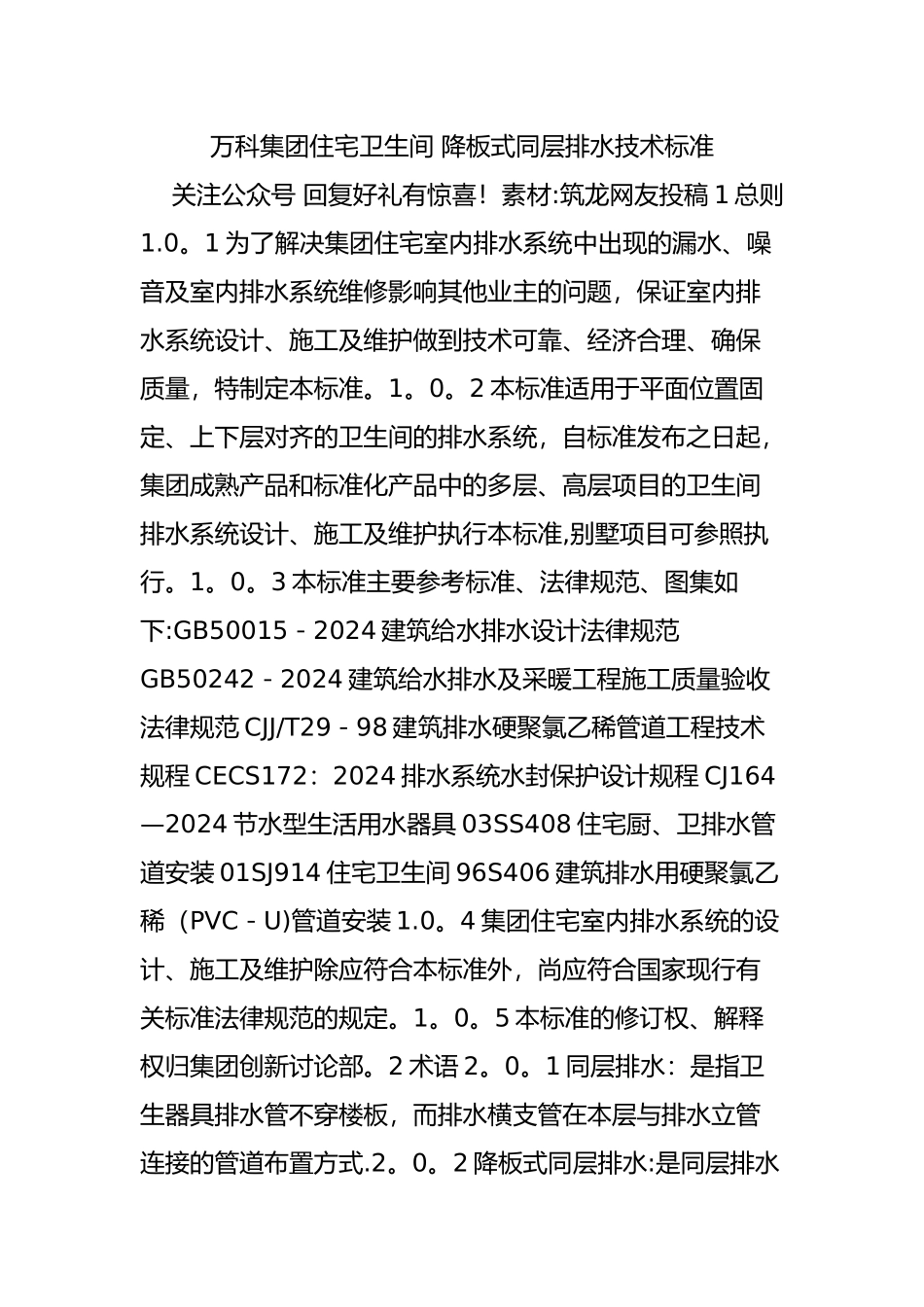

万科集团住宅卫生间 降板式同层排水技术标准 关注公众号 回复好礼有惊喜！素材:筑龙网友投稿 1 总则1.0。1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。1。0。2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准,别墅项目可参照执行。1。0。3 本标准主要参考标准、法律规范、图集如下:GB50015－2024 建筑给水排水设计法律规范GB50242－2024 建筑给水排水及采暖工程施工质量验收法律规范 CJJ/T29－98 建筑排水硬聚氯乙稀管道工程技术规程 CECS172：2024 排水系统水封保护设计规程 CJ164—2024 节水型生活用水器具 03SS408 住宅厨、卫排水管道安装 01SJ914 住宅卫生间 96S406 建筑排水用硬聚氯乙稀（PVC－U)管道安装 1.0。4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准法律规范的规定。1。0。5 本标准的修订权、解释权归集团创新讨论部。2 术语 2。0。1 同层排水：是指卫生器具排水管不穿楼板，而排水横支管在本层与排水立管连接的管道布置方式.2。0。2 降板式同层排水:是同层排水的一种常用做法，卫生间楼板降板 350mm,排水横支管布设在降板中的一种管道布置方式.2.0。3 生活污水：居民日常生活中排出的粪便污水。2.0。4 生活废水:居民日常生活中排出的洗涤水。2。0。5 生活排水:居民日常生活中排出的生活污水和生活废水的总称。2。0.6 排出管：从建筑物内至室外检查井的排水横管段.2。0.7 立管:呈垂直或垂线夹角小于 45 度的管道.2。0。8 横管：呈水平或与水平线夹角小于 45 度的管道。1 横支管：连接器具排水管至排水立管的管段。2 横干管：连接若干根排水立管至排出管的管段。2.0。9 清扫口:装在排水横管上，用于清扫排水管的配件。2.0.10 检查口：带有可开启检查盖的配件,装设在排水立管及较长横管段上，作检查和清通之用。2.0。11 存水弯：在卫生器具内部或器具排水管段上设置的一种内有水封的配件。2。0.12 水封：在装置中有一定高度的水柱,防止排水管系统中气体窜入室内。3 设计 3。1 建筑与结构3。1.1 卫生间平面布置位置宜相对固定，上下层卫生间宜对齐.3。1。2 卫生间降板做法应满足排水横...
