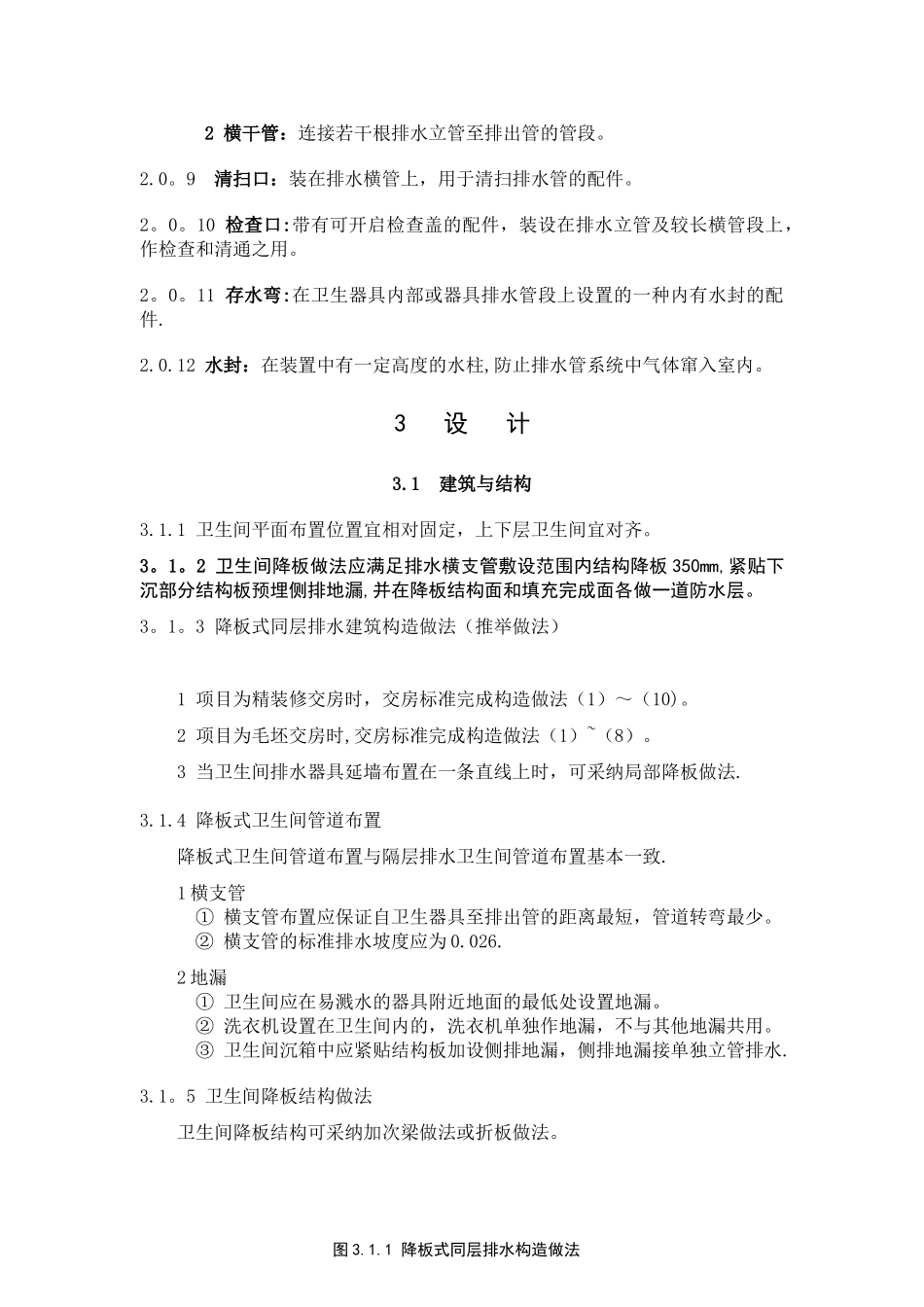

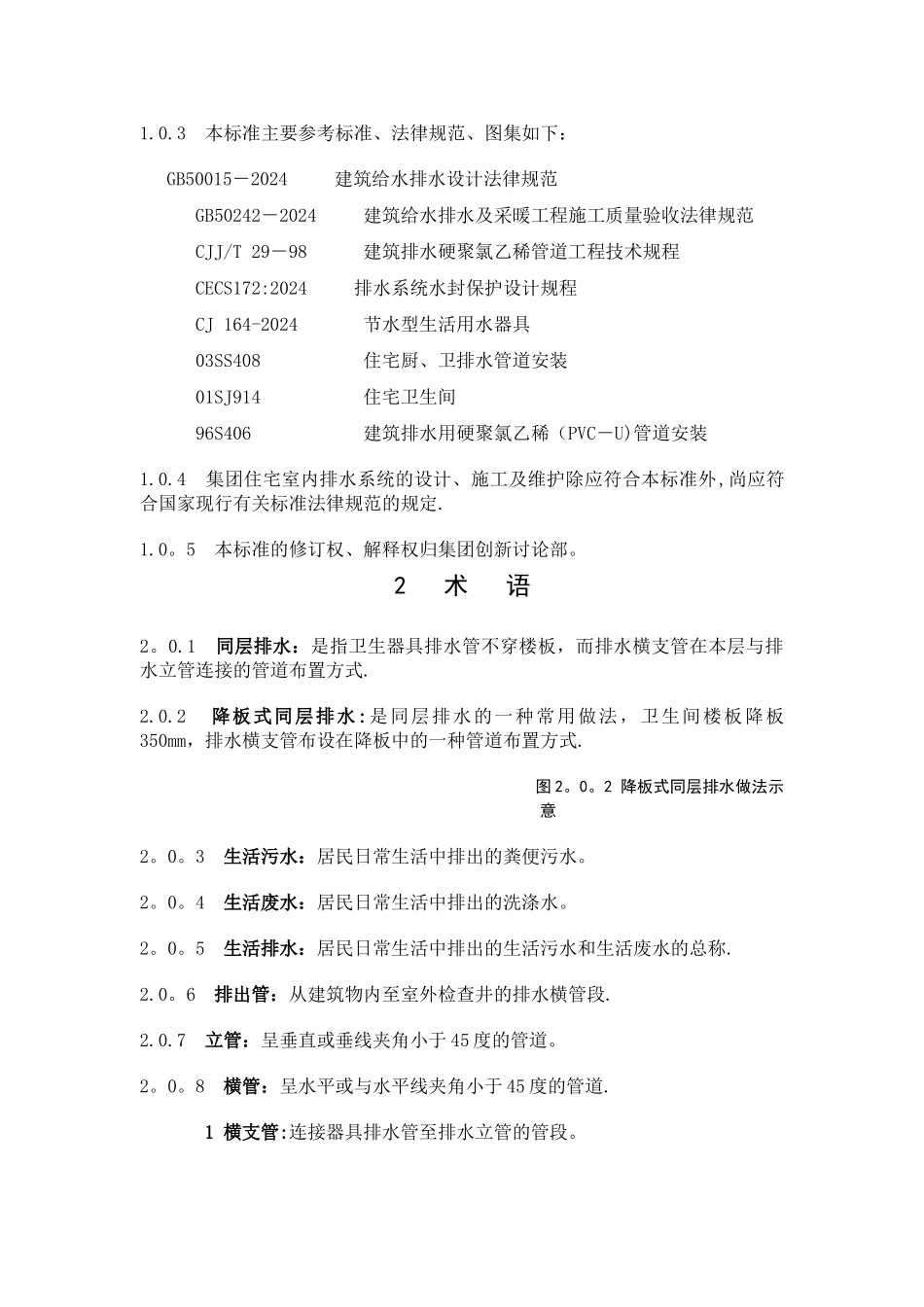

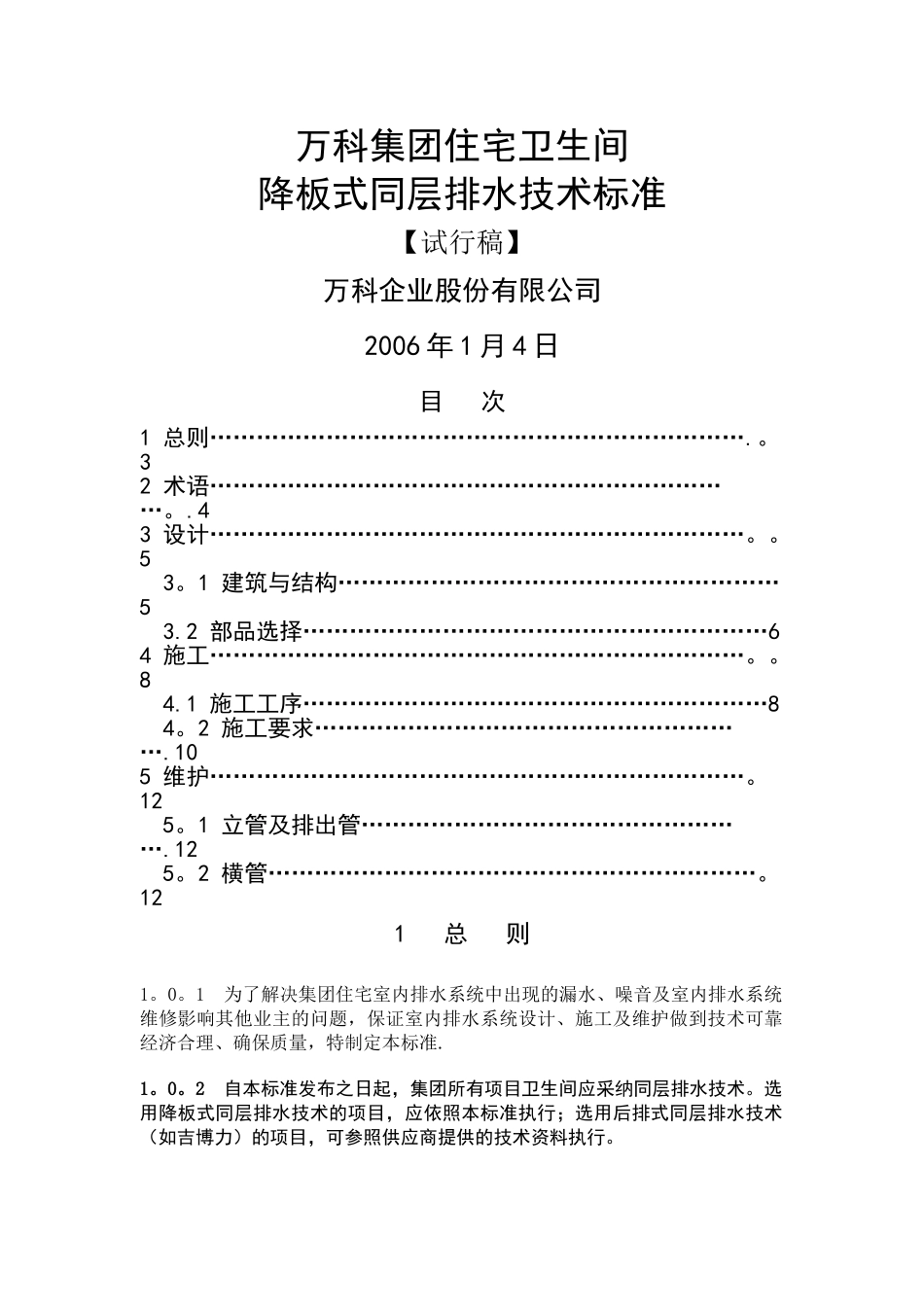

万科集团住宅卫生间降板式同层排水技术标准【试行稿】万科企业股份有限公司2006 年 1 月 4 日目 次1 总则…………………………………………………………….。32 术语……………………………………………………………。.43 设计……………………………………………………………。。5 3。1 建筑与结构…………………………………………………5 3.2 部品选择……………………………………………………64 施工……………………………………………………………。。8 4.1 施工工序……………………………………………………8 4。2 施工要求………………………………………………….105 维护……………………………………………………………。12 5。1 立管及排出管…………………………………………….12 5。2 横管………………………………………………………。121 总 则1。0。1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠经济合理、确保质量，特制定本标准.1。0。2 自本标准发布之日起，集团所有项目卫生间应采纳同层排水技术。选用降板式同层排水技术的项目，应依照本标准执行；选用后排式同层排水技术（如吉博力）的项目，可参照供应商提供的技术资料执行。1.0.3 本标准主要参考标准、法律规范、图集如下： GB50015－2024 建筑给水排水设计法律规范GB50242－2024 建筑给水排水及采暖工程施工质量验收法律规范CJJ/T 29－98 建筑排水硬聚氯乙稀管道工程技术规程CECS172:2024 排水系统水封保护设计规程CJ 164-2024 节水型生活用水器具03SS408 住宅厨、卫排水管道安装01SJ914 住宅卫生间96S406 建筑排水用硬聚氯乙稀（PVC－U)管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外,尚应符合国家现行有关标准法律规范的规定.1.0。5 本标准的修订权、解释权归集团创新讨论部。2 术 语2。0.1 同层排水：是指卫生器具排水管不穿楼板，而排水横支管在本层与排水立管连接的管道布置方式.2.0.2 降板式同层排水:是同层排水的一种常用做法，卫生间楼板降板350mm，排水横支管布设在降板中的一种管道布置方式. 图 2。0。2 降板式同层排水做法示意2。0。3 生活污水：居民日常生活中排出的粪便污水。2。0。4 生活废水：居民日常生活中排出的洗涤水。2。0。5 生活排水：居民日常生活中排出的生活污水和...
