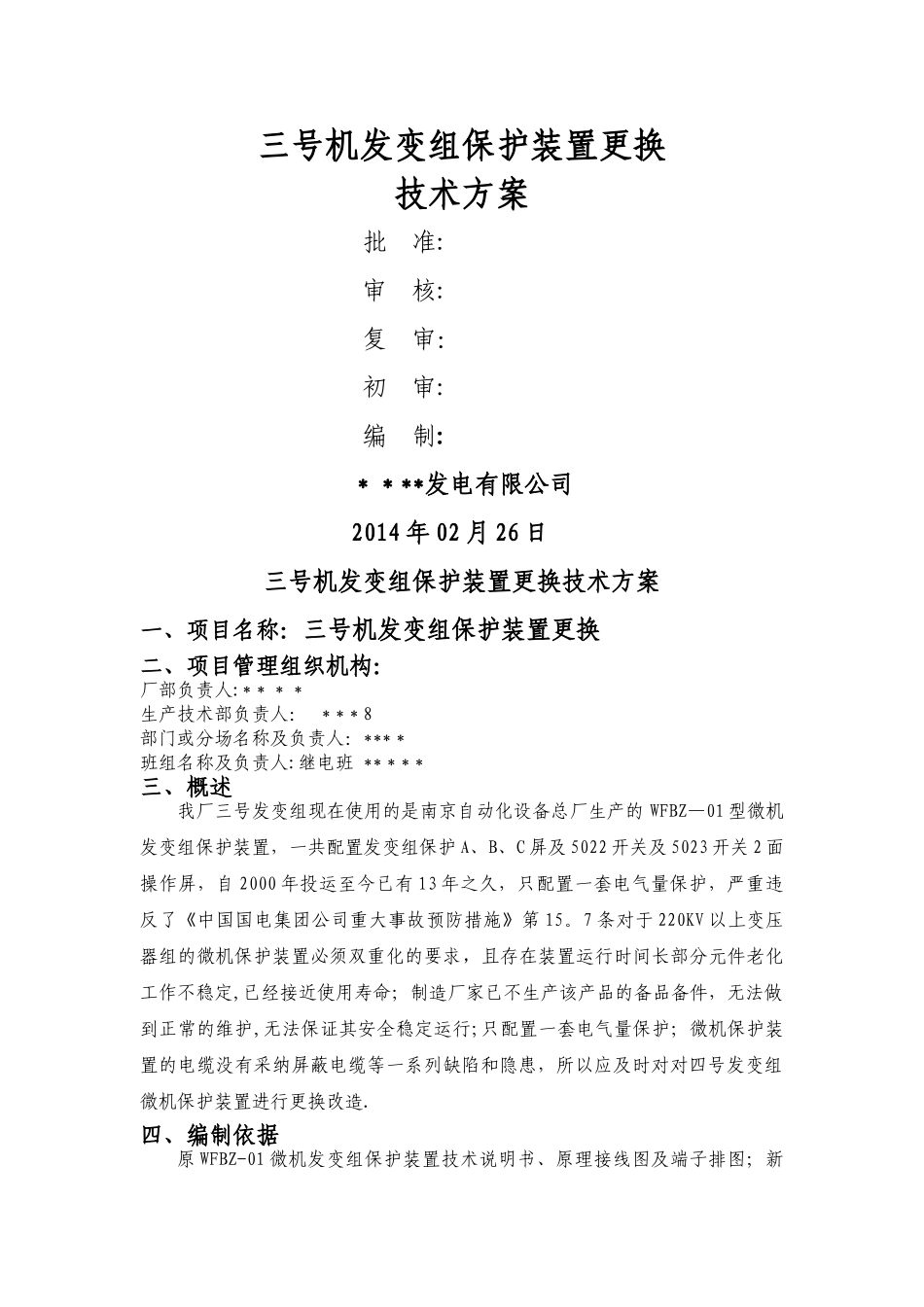

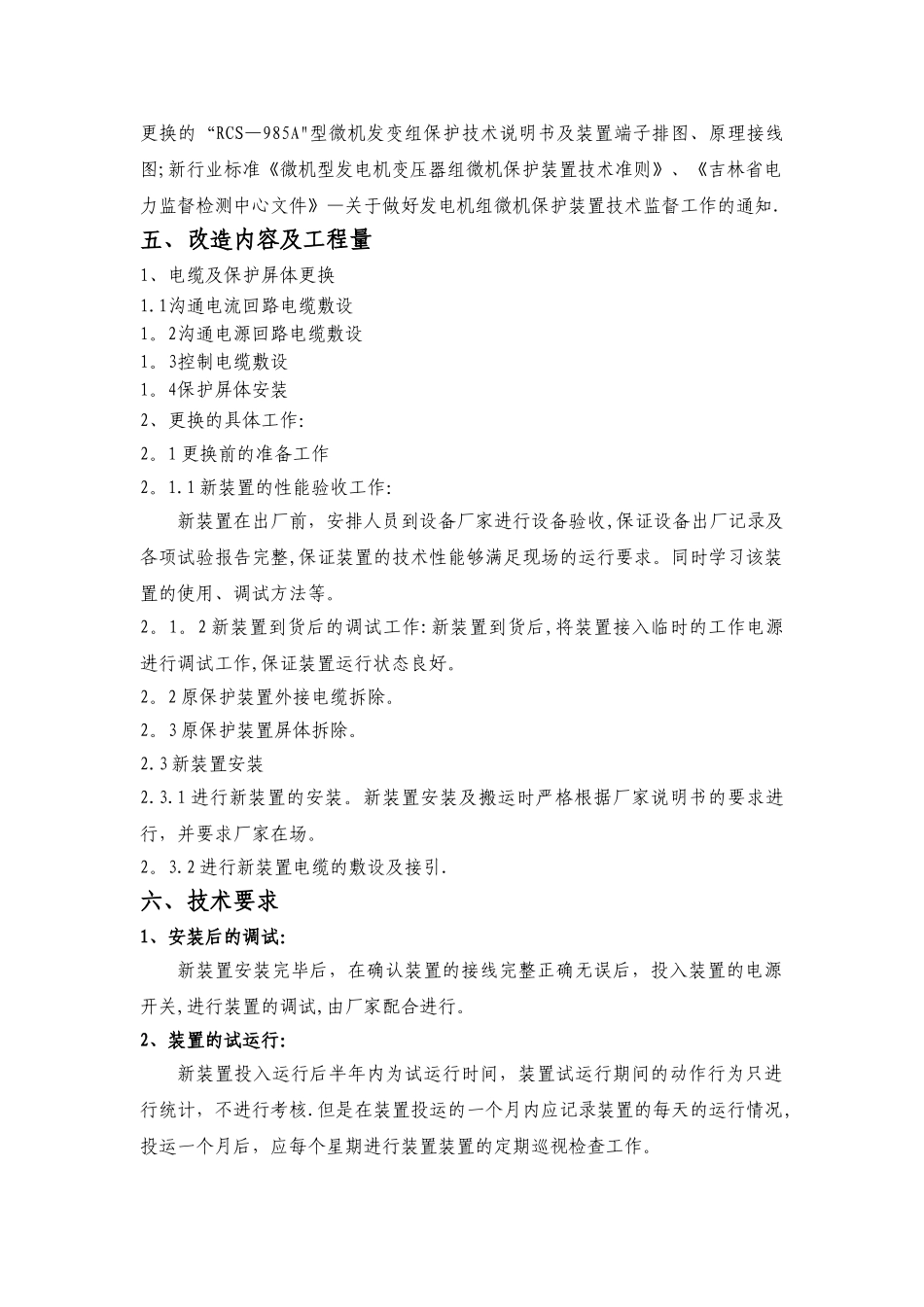

三号机发变组保护装置更换技术方案批 准: 审 核: 复 审： 初 审: 编 制: ＊＊**发电有限公司2014 年 02 月 26 日三号机发变组保护装置更换技术方案一、项目名称：三号机发变组保护装置更换二、项目管理组织机构：厂部负责人:*＊＊＊生产技术部负责人： ＊*＊8部门或分场名称及负责人：***＊班组名称及负责人:继电班 **＊*＊三、概述我厂三号发变组现在使用的是南京自动化设备总厂生产的 WFBZ—01 型微机发变组保护装置，一共配置发变组保护 A、B、C 屏及 5022 开关及 5023 开关 2 面操作屏，自 2000 年投运至今已有 13 年之久，只配置一套电气量保护，严重违反了《中国国电集团公司重大事故预防措施》第 15。7 条对于 220KV 以上变压器组的微机保护装置必须双重化的要求，且存在装置运行时间长部分元件老化工作不稳定,已经接近使用寿命；制造厂家已不生产该产品的备品备件，无法做到正常的维护,无法保证其安全稳定运行;只配置一套电气量保护；微机保护装置的电缆没有采纳屏蔽电缆等一系列缺陷和隐患，所以应及时对对四号发变组微机保护装置进行更换改造.四、编制依据原 WFBZ-01 微机发变组保护装置技术说明书、原理接线图及端子排图；新更换的“RCS—985A"型微机发变组保护技术说明书及装置端子排图、原理接线图;新行业标准《微机型发电机变压器组微机保护装置技术准则》、《吉林省电力监督检测中心文件》—关于做好发电机组微机保护装置技术监督工作的通知.五、改造内容及工程量1、电缆及保护屏体更换1.1沟通电流回路电缆敷设1。2沟通电源回路电缆敷设1。3控制电缆敷设1。4保护屏体安装2、更换的具体工作：2。1 更换前的准备工作2。1.1 新装置的性能验收工作：新装置在出厂前，安排人员到设备厂家进行设备验收,保证设备出厂记录及各项试验报告完整,保证装置的技术性能够满足现场的运行要求。同时学习该装置的使用、调试方法等。2。1。2 新装置到货后的调试工作:新装置到货后,将装置接入临时的工作电源进行调试工作,保证装置运行状态良好。2。2 原保护装置外接电缆拆除。2。3 原保护装置屏体拆除。2.3 新装置安装2.3.1 进行新装置的安装。新装置安装及搬运时严格根据厂家说明书的要求进行，并要求厂家在场。2。3.2 进行新装置电缆的敷设及接引.六、技术要求1、安装后的调试：新装置安装完毕后，在确认装置的接线完整正确无误后，投入装置的电源开关,进行装置的调试,由厂家配合进行。2、装置的试运行...
