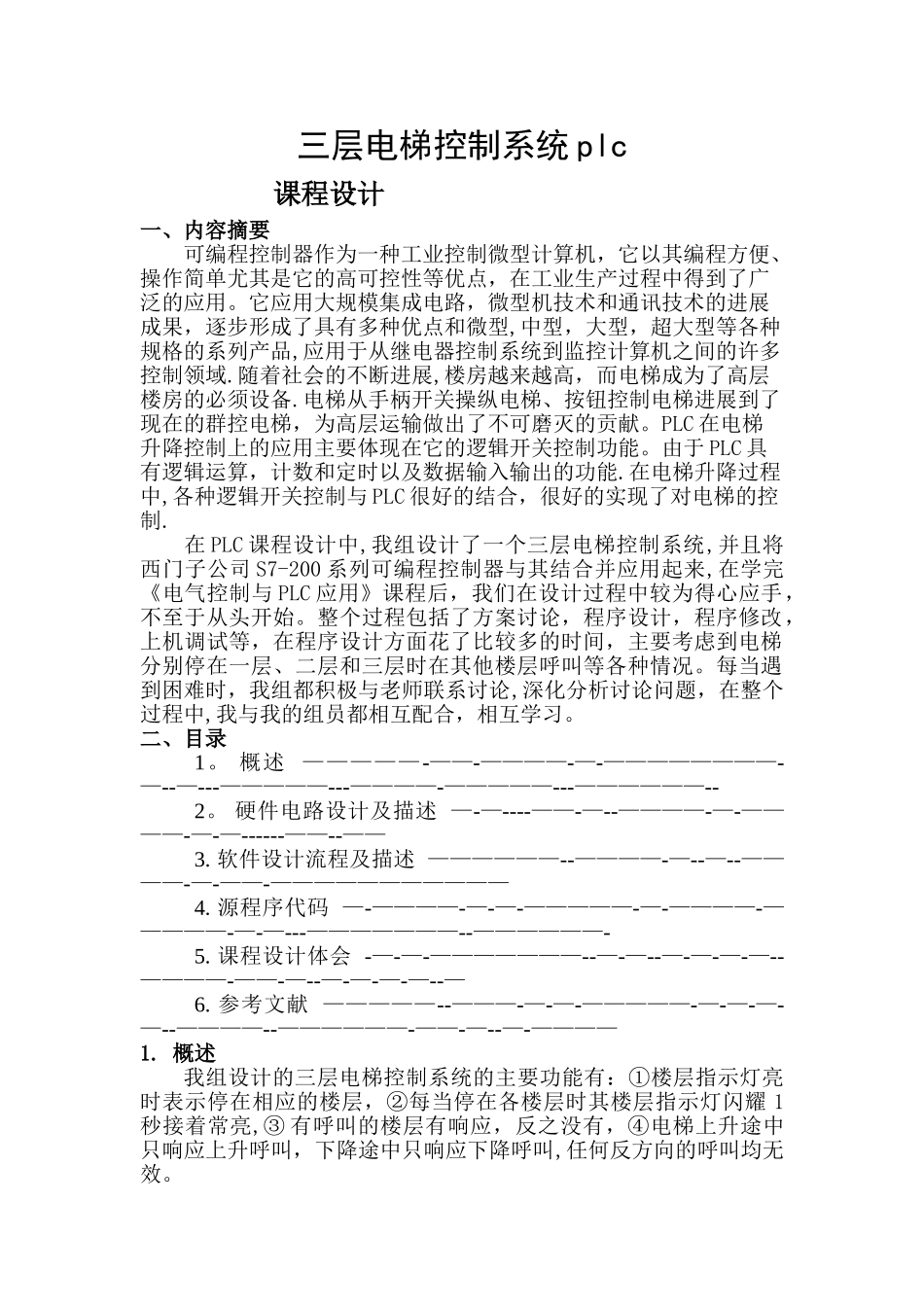

三层电梯控制系统 plc 课程设计一、内容摘要可编程控制器作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可控性等优点，在工业生产过程中得到了广泛的应用。它应用大规模集成电路，微型机技术和通讯技术的进展成果，逐步形成了具有多种优点和微型,中型，大型，超大型等各种规格的系列产品,应用于从继电器控制系统到监控计算机之间的许多控制领域.随着社会的不断进展,楼房越来越高，而电梯成为了高层楼房的必须设备.电梯从手柄开关操纵电梯、按钮控制电梯进展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。PLC 在电梯升降控制上的应用主要体现在它的逻辑开关控制功能。由于 PLC 具有逻辑运算，计数和定时以及数据输入输出的功能.在电梯升降过程中,各种逻辑开关控制与 PLC 很好的结合，很好的实现了对电梯的控制.在 PLC 课程设计中,我组设计了一个三层电梯控制系统,并且将西门子公司 S7-200 系列可编程控制器与其结合并应用起来,在学完《电气控制与 PLC 应用》课程后，我们在设计过程中较为得心应手，不至于从头开始。整个过程包括了方案讨论，程序设计，程序修改，上机调试等，在程序设计方面花了比较多的时间，主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。每当遇到困难时，我组都积极与老师联系讨论,深化分析讨论问题，在整个过程中,我与我的组员都相互配合，相互学习。二、目录 1。 概述 —————-——-————-—-————————-—--—---—————---————-—————---——————--2。 硬件电路设计及描述 —-—----——-—--————-—-————-—-—------——--——3. 软件设计流程及描述 ——————--————-—--—--————-—-——-———————————4. 源程序代码 —-————-—-—-—————-—-————-—————-—-—---———————--——————-5. 课程设计体会 -—-—-———————--—-—--—-—-—-—--————-——-—--—-—-—-—--—6. 参考文献 —————--———-—-—-—————-—-—-—-—--————--——————-——-—--—-————1. 概述我组设计的三层电梯控制系统的主要功能有：①楼层指示灯亮时表示停在相应的楼层，②每当停在各楼层时其楼层指示灯闪耀 1秒接着常亮,③ 有呼叫的楼层有响应，反之没有，④电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫,任何反方向的呼叫均...
