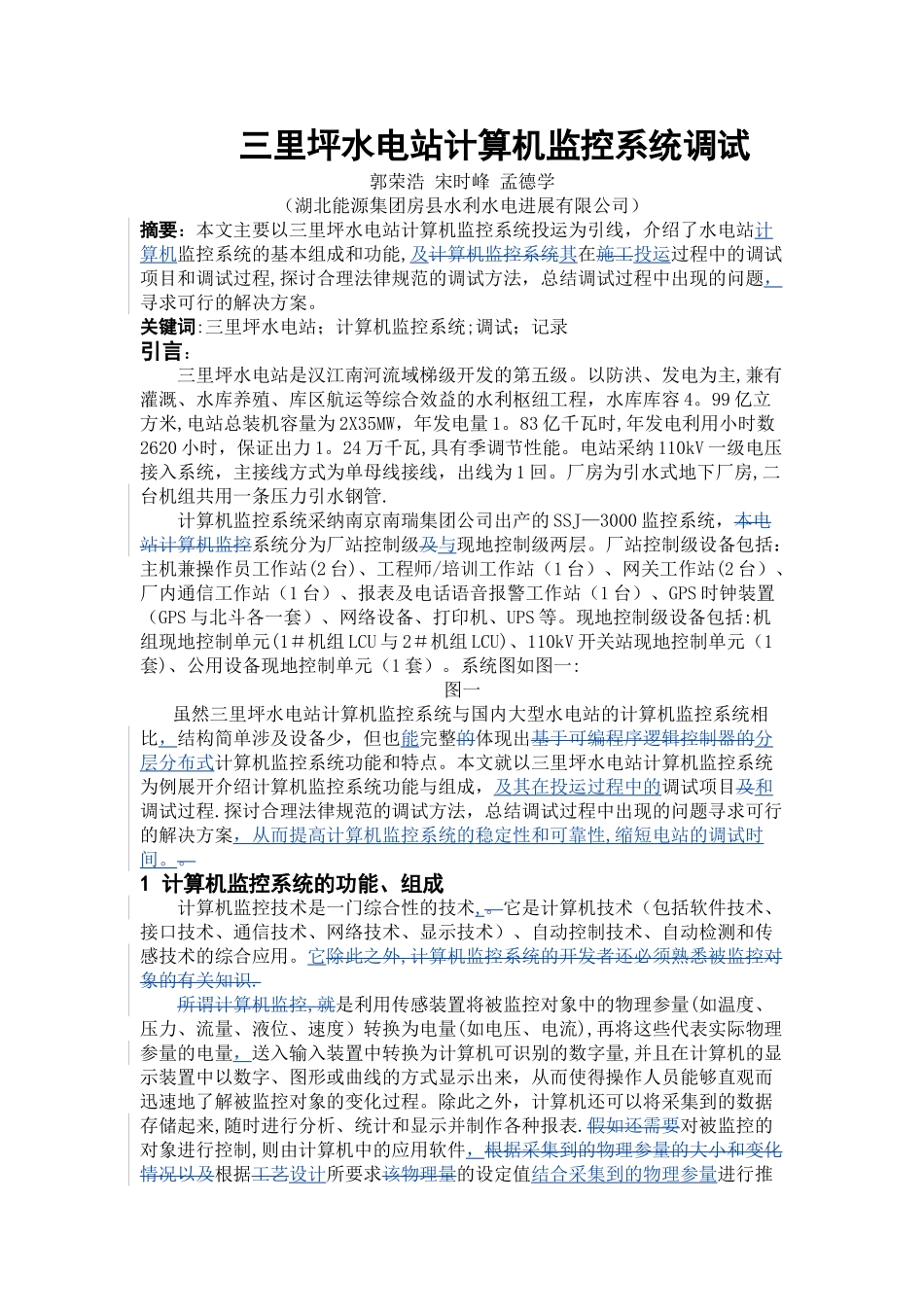

三里坪水电站计算机监控系统调试郭荣浩 宋时峰 孟德学（湖北能源集团房县水利水电进展有限公司）摘要：本文主要以三里坪水电站计算机监控系统投运为引线，介绍了水电站计算机监控系统的基本组成和功能,及计算机监控系统其在施工投运过程中的调试项目和调试过程,探讨合理法律规范的调试方法，总结调试过程中出现的问题，寻求可行的解决方案。关键词:三里坪水电站；计算机监控系统;调试；记录引言：三里坪水电站是汉江南河流域梯级开发的第五级。以防洪、发电为主,兼有灌溉、水库养殖、库区航运等综合效益的水利枢纽工程，水库库容 4。99 亿立方米,电站总装机容量为 2X35MW，年发电量 1。83 亿千瓦时,年发电利用小时数2620 小时，保证出力 1。24 万千瓦,具有季调节性能。电站采纳 110kV 一级电压接入系统，主接线方式为单母线接线，出线为 1 回。厂房为引水式地下厂房,二台机组共用一条压力引水钢管.计算机监控系统采纳南京南瑞集团公司出产的 SSJ—3000 监控系统，本电站计算机监控系统分为厂站控制级及与现地控制级两层。厂站控制级设备包括：主机兼操作员工作站(2 台)、工程师/培训工作站（1 台）、网关工作站(2 台）、厂内通信工作站（1 台）、报表及电话语音报警工作站（1 台）、GPS 时钟装置（GPS 与北斗各一套）、网络设备、打印机、UPS 等。现地控制级设备包括:机组现地控制单元(1＃机组 LCU 与 2＃机组 LCU)、110kV 开关站现地控制单元（1套)、公用设备现地控制单元（1 套）。系统图如图一:图一虽然三里坪水电站计算机监控系统与国内大型水电站的计算机监控系统相比，结构简单涉及设备少，但也能完整的体现出基于可编程序逻辑控制器的分层分布式计算机监控系统功能和特点。本文就以三里坪水电站计算机监控系统为例展开介绍计算机监控系统功能与组成，及其在投运过程中的调试项目及和调试过程.探讨合理法律规范的调试方法，总结调试过程中出现的问题寻求可行的解决方案，从而提高计算机监控系统的稳定性和可靠性,缩短电站的调试时间。。1 计算机监控系统的功能、组成计算机监控技术是一门综合性的技术,。它是计算机技术（包括软件技术、接口技术、通信技术、网络技术、显示技术）、自动控制技术、自动检测和传感技术的综合应用。它除此之外,计算机监控系统的开发者还必须熟悉被监控对象的有关知识.所谓计算机监控,就是利用传感装置将被监控对象中的物理参量(如温度、压力、流量、液位、速度）转换为电量(如电...
