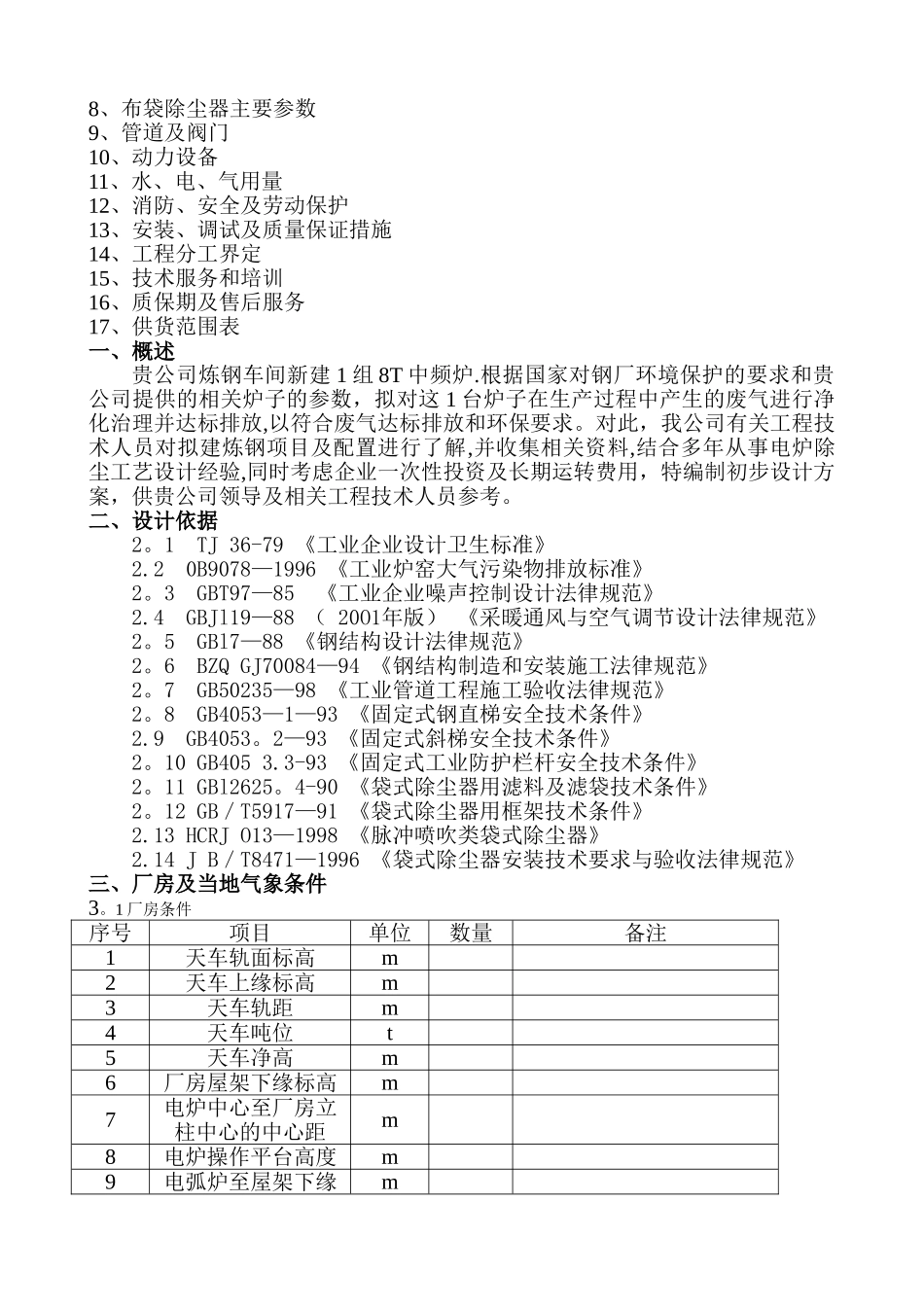

8T 中频炉除 尘 系 统技术附件书上海欢悦环保设备有限公司2009 年 12 月 6 日目 录1、概述2、设计依据3、厂房及当地气象条件4、中频炉的主要参数5、设计内容及指标6、除尘系统方案及工艺流程7、布袋除尘器8、布袋除尘器主要参数9、管道及阀门10、动力设备11、水、电、气用量12、消防、安全及劳动保护13、安装、调试及质量保证措施14、工程分工界定15、技术服务和培训16、质保期及售后服务17、供货范围表一、概述贵公司炼钢车间新建 1 组 8T 中频炉.根据国家对钢厂环境保护的要求和贵公司提供的相关炉子的参数，拟对这 1 台炉子在生产过程中产生的废气进行净化治理并达标排放,以符合废气达标排放和环保要求。对此，我公司有关工程技术人员对拟建炼钢项目及配置进行了解,并收集相关资料,结合多年从事电炉除尘工艺设计经验,同时考虑企业一次性投资及长期运转费用，特编制初步设计方案，供贵公司领导及相关工程技术人员参考。二、设计依据2。1 TJ 36-79 《工业企业设计卫生标准》2.2 0B9078—1996 《工业炉窑大气污染物排放标准》2。3 GBT97—85 《工业企业噪声控制设计法律规范》2.4 GBJl19—88 （ 20O1年版） 《采暖通风与空气调节设计法律规范》2。5 GBl7—88 《钢结构设计法律规范》2。6 BZQ GJ70084—94 《钢结构制造和安装施工法律规范》2。7 GB50235—98 《工业管道工程施工验收法律规范》2。8 GB4053—1—93 《固定式钢直梯安全技术条件》2.9 GB4053。2—93 《固定式斜梯安全技术条件》2。10 GB405 3.3-93 《固定式工业防护栏杆安全技术条件》2。11 GBl2625。4-90 《袋式除尘器用滤料及滤袋技术条件》2。12 GB／T5917—91 《袋式除尘器用框架技术条件》2.13 HCRJ O13—1998 《脉冲喷吹类袋式除尘器》2.14 J B／T8471—1996 《袋式除尘器安装技术要求与验收法律规范》三、厂房及当地气象条件3。1 厂房条件序号项目单位数量备注1天车轨面标高m2天车上缘标高m3天车轨距m4天车吨位t5天车净高m6厂房屋架下缘标高m7电炉中心至厂房立柱中心的中心距m8电炉操作平台高度m9电弧炉至屋架下缘m3。2 当地气象条件冬季 夏季大气压力 102。04kpa 99。86kpa室外计算干球温度 —3℃ 31℃室外计算相对温度 52％ 78% 室外风速 1.8m／s 1。5m／s四、8T中频炉的主要参数4。1 8T中频炉的公称容量：10T4。2 钢液表面温度：1200-1600℃五、设计内容及指标 5.1 设计内容5。1。1 1*8T 中频炉捕集罩...
