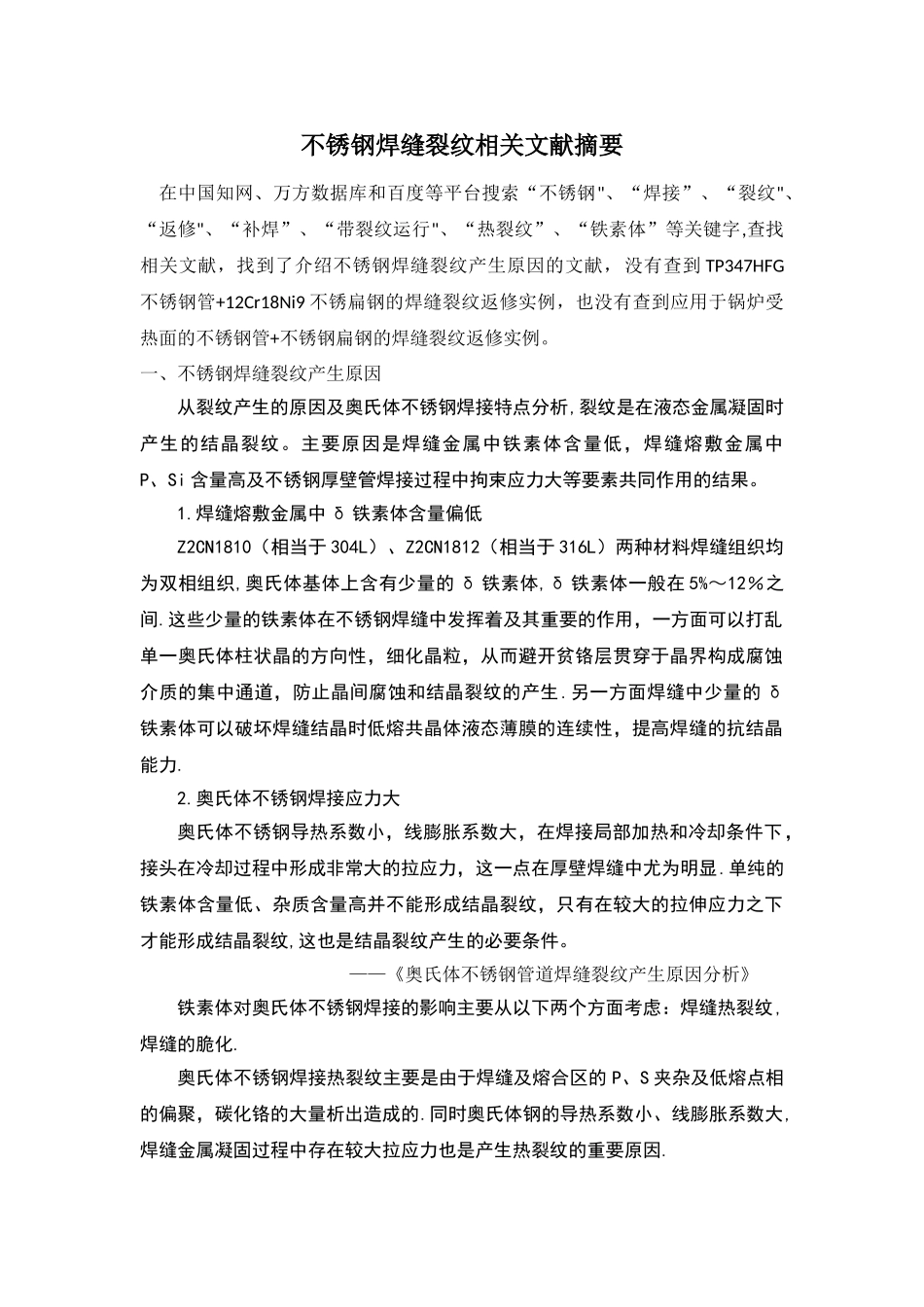

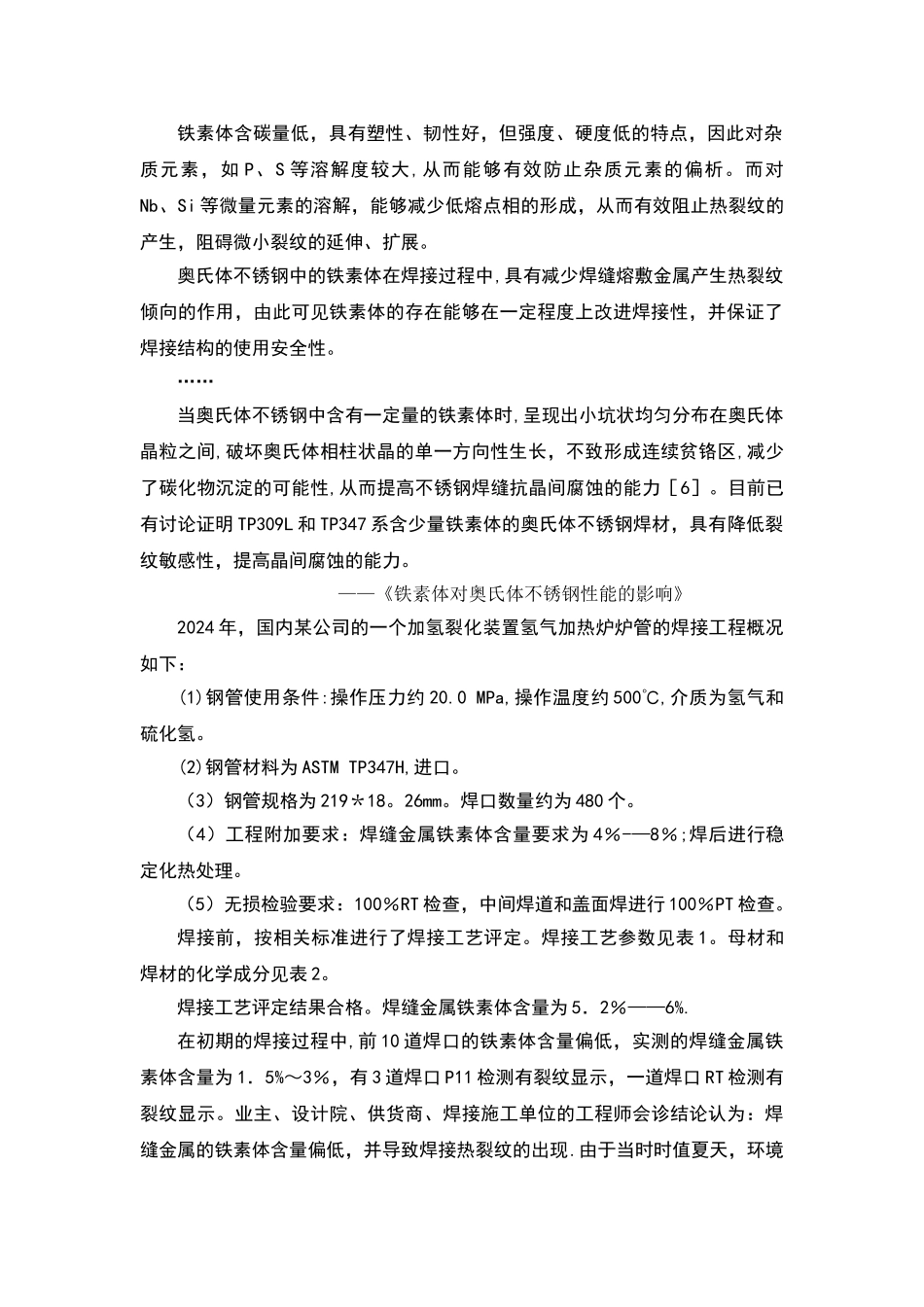

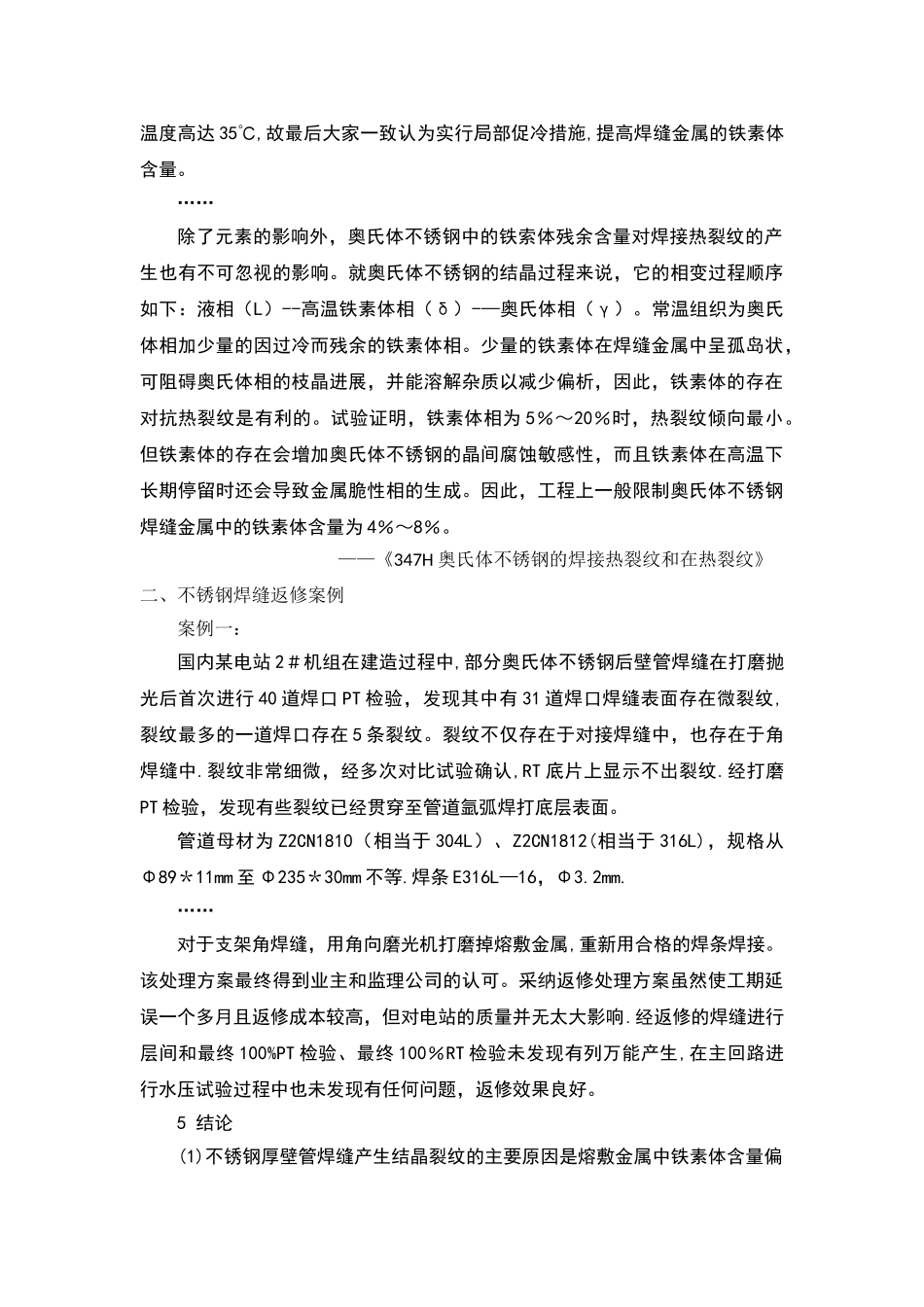

不锈钢焊缝裂纹相关文献摘要 在中国知网、万方数据库和百度等平台搜索“不锈钢"、“焊接”、“裂纹"、“返修"、“补焊”、“带裂纹运行"、“热裂纹”、“铁素体”等关键字,查找相关文献，找到了介绍不锈钢焊缝裂纹产生原因的文献，没有查到 TP347HFG不锈钢管+12Cr18Ni9 不锈扁钢的焊缝裂纹返修实例，也没有查到应用于锅炉受热面的不锈钢管+不锈钢扁钢的焊缝裂纹返修实例。一、不锈钢焊缝裂纹产生原因从裂纹产生的原因及奥氏体不锈钢焊接特点分析,裂纹是在液态金属凝固时产生的结晶裂纹。主要原因是焊缝金属中铁素体含量低，焊缝熔敷金属中P、Si 含量高及不锈钢厚壁管焊接过程中拘束应力大等要素共同作用的结果。1.焊缝熔敷金属中 δ 铁素体含量偏低Z2CN1810（相当于 304L）、Z2CN1812（相当于 316L）两种材料焊缝组织均为双相组织,奥氏体基体上含有少量的 δ 铁素体,δ 铁素体一般在 5%～12％之间.这些少量的铁素体在不锈钢焊缝中发挥着及其重要的作用，一方面可以打乱单一奥氏体柱状晶的方向性，细化晶粒，从而避开贫铬层贯穿于晶界构成腐蚀介质的集中通道，防止晶间腐蚀和结晶裂纹的产生.另一方面焊缝中少量的 δ铁素体可以破坏焊缝结晶时低熔共晶体液态薄膜的连续性，提高焊缝的抗结晶能力.2.奥氏体不锈钢焊接应力大奥氏体不锈钢导热系数小，线膨胀系数大，在焊接局部加热和冷却条件下，接头在冷却过程中形成非常大的拉应力，这一点在厚壁焊缝中尤为明显.单纯的铁素体含量低、杂质含量高并不能形成结晶裂纹，只有在较大的拉伸应力之下才能形成结晶裂纹,这也是结晶裂纹产生的必要条件。——《奥氏体不锈钢管道焊缝裂纹产生原因分析》铁素体对奥氏体不锈钢焊接的影响主要从以下两个方面考虑：焊缝热裂纹,焊缝的脆化.奥氏体不锈钢焊接热裂纹主要是由于焊缝及熔合区的 P、S 夹杂及低熔点相的偏聚，碳化铬的大量析出造成的.同时奥氏体钢的导热系数小、线膨胀系数大,焊缝金属凝固过程中存在较大拉应力也是产生热裂纹的重要原因.铁素体含碳量低，具有塑性、韧性好，但强度、硬度低的特点，因此对杂质元素，如 P、S 等溶解度较大,从而能够有效防止杂质元素的偏析。而对Nb、Si 等微量元素的溶解，能够减少低熔点相的形成，从而有效阻止热裂纹的产生，阻碍微小裂纹的延伸、扩展。奥氏体不锈钢中的铁素体在焊接过程中,具有减少焊缝熔敷金属产生热裂纹倾向的作用，由此可见铁素体的存在能够在一定程度上改进焊接性，并保证了焊接结构的使...
