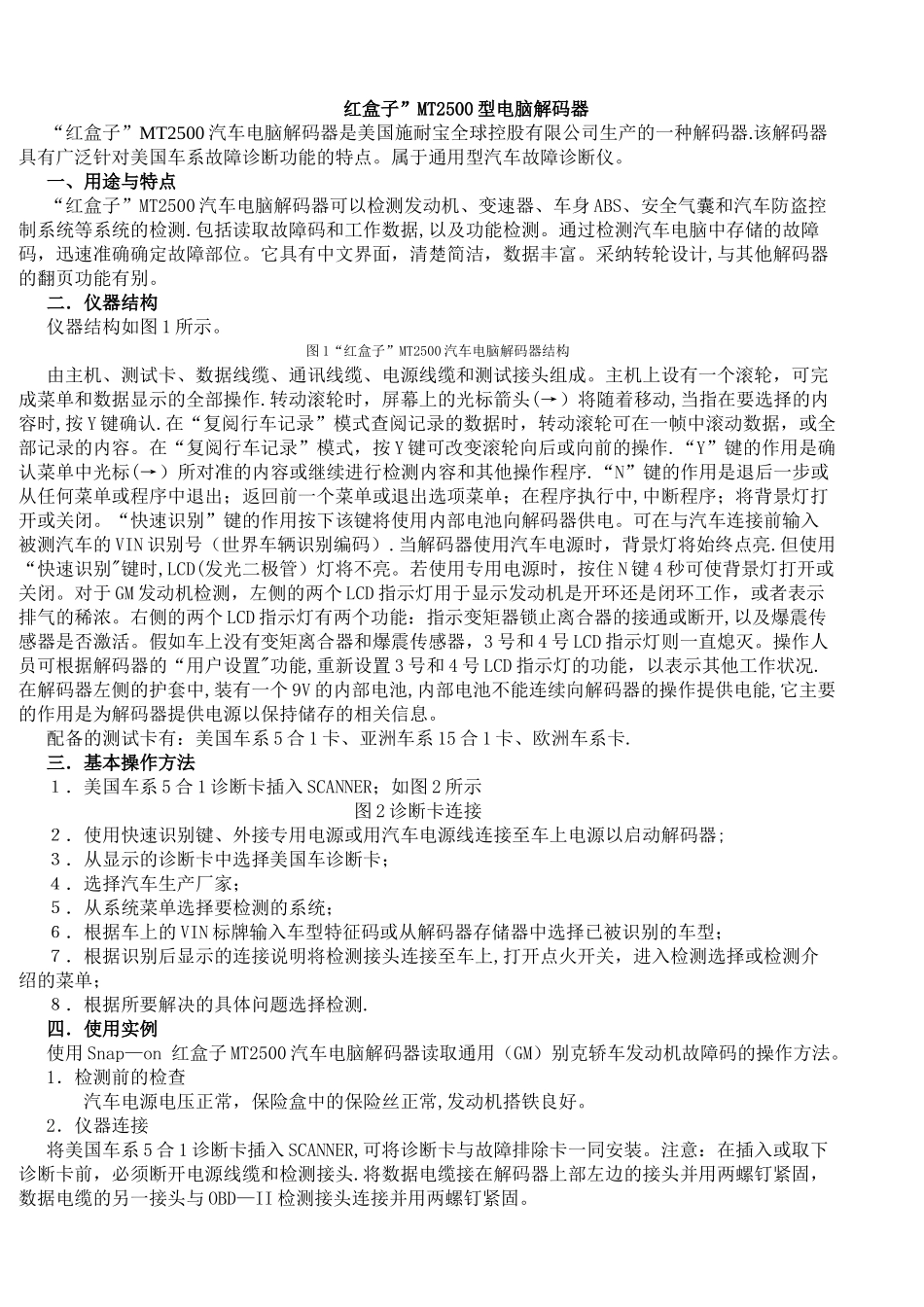

专用检测设备_第1页
1/3

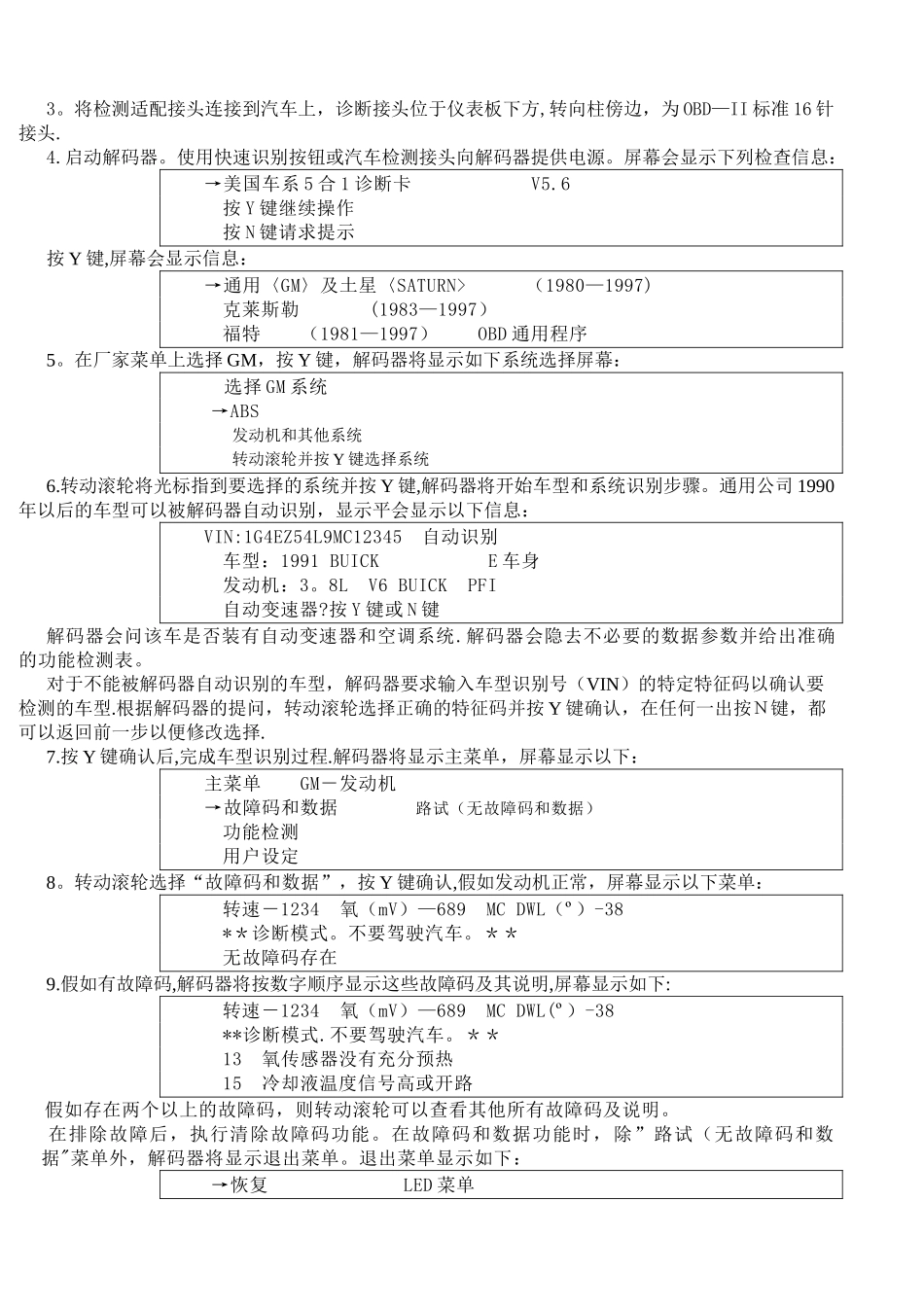

专用检测设备_第2页
2/3

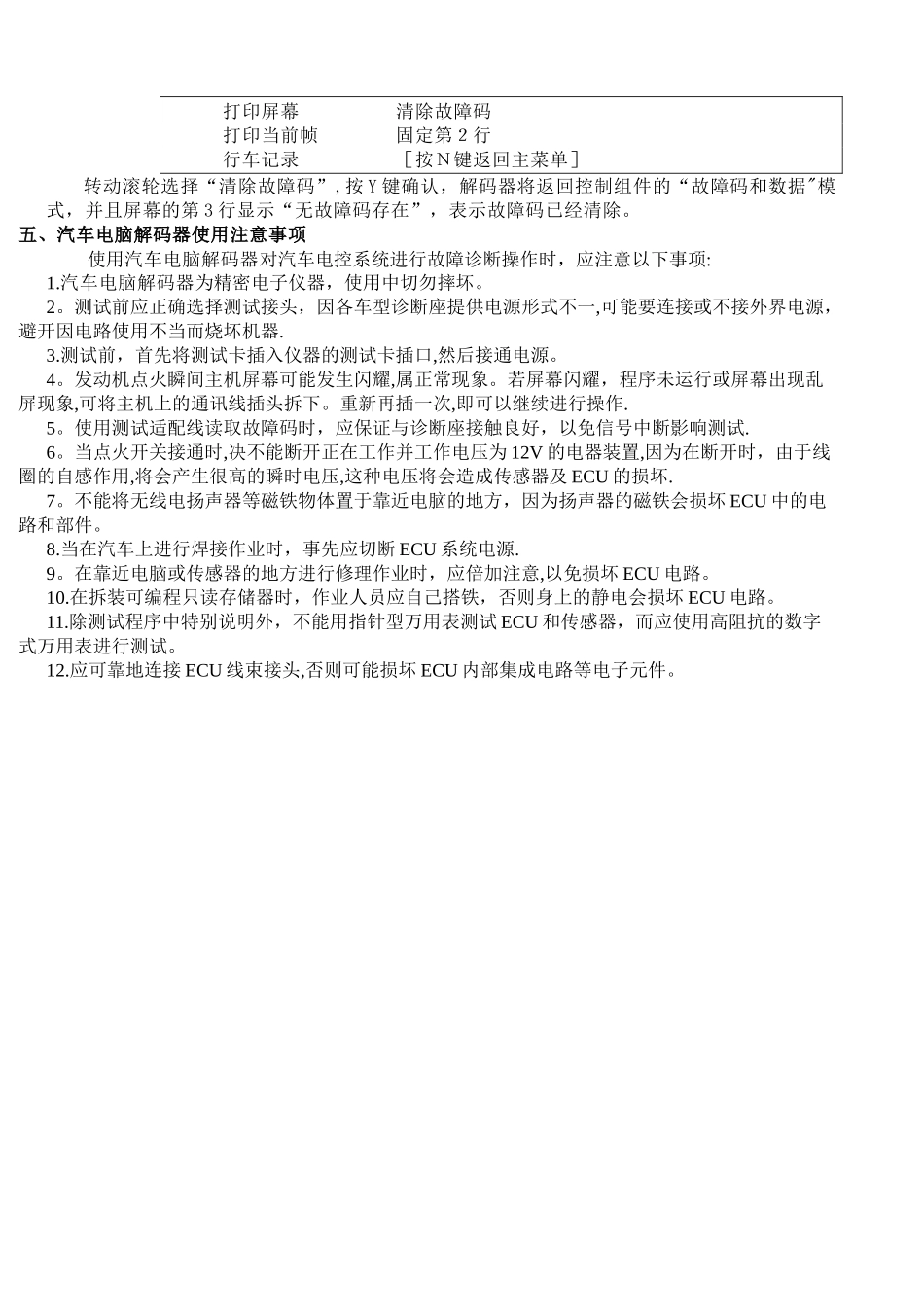

专用检测设备_第3页
3/3
红盒子”MT2500 型电脑解码器“红盒子”MT2500 汽车电脑解码器是美国施耐宝全球控股有限公司生产的一种解码器.该解码器具有广泛针对美国车系故障诊断功能的特点。属于通用型汽车故障诊断仪。一、用途与特点“红盒子”MT2500 汽车电脑解码器可以检测发动机、变速器、车身 ABS、安全气囊和汽车防盗控制系统等系统的检测.包括读取故障码和工作数据,以及功能检测。通过检测汽车电脑中存储的故障码,迅速准确确定故障部位。它具有中文界面,清楚简洁,数据丰富。采纳转轮设计,与其他解码器的翻页功能有别。二.仪器结构仪器结构如图 1 所示。图 1“红盒子”MT2500 汽车电脑解码器结构由主机、测试卡、数据线缆、通讯线缆、电源线缆和测试接头组成。主机上设有一个滚轮,可完成菜单和数据显示的全部操作.转动滚轮时,屏幕上的光标箭头(→)将随着移动,当指在要选择的内容时,按 Y 键确认.在“复阅行车记录”模式查阅记录的数据时,转动滚轮可在一帧中滚动数据,或全部记录的内容。在“复阅行车记录”模式,按 Y 键可改变滚轮向后或向前的操作.“Y”键的作用是确认菜单中光标(→)所对准的内容或继续进行检测内容和其他操作程序.“N”键的作用是退后一步或从任何菜单或程序中退出;返回前一个菜单或退出选项菜单;在程序执行中,中断程序;将背景灯打开或关闭。“快速识别”键的作用按下该键将使用内部电池向解码器供电。可在与汽车连接前输入被测汽车的 VIN 识别号(世界车辆识别编码).当解码器使用汽车电源时,背景灯将始终点亮.但使用“快速识别"键时,LCD(发光二极管)灯将不亮。若使用专用电源时,按住 N 键 4 秒可使背景灯打开或关闭。对于 GM 发动机检测,左侧的两个 LCD 指示灯用于显示发动机是开环还是闭环工作,或者表示排气的稀浓。右侧的两个 LCD 指示灯有两个功能:指示变矩器锁止离合器的接通或断开,以及爆震传感器是否激活。假如车上没有变矩离合器和爆震传感器,3 号和 4 号 LCD 指示灯则一直熄灭。操作人员可根据解码器的“用户设置"功能,重新设置 3 号和 4 号 LCD 指示灯的功能,以表示其他工作状况.在解码器左侧的护套中,装有一个 9V 的内部电池,内部电池不能连续向解码器的操作提供电能,它主要的作用是为解码器提供电源以保持储存的相关信息。配备的测试卡有:美国车系 5 合 1 卡、亚洲车系 15 合 1 卡、欧洲车系卡.三.基本操作方法1.美国车系 5 合 1 诊断卡插入 SCANNER;如图 ...
