东海JL施工电梯基础方案-

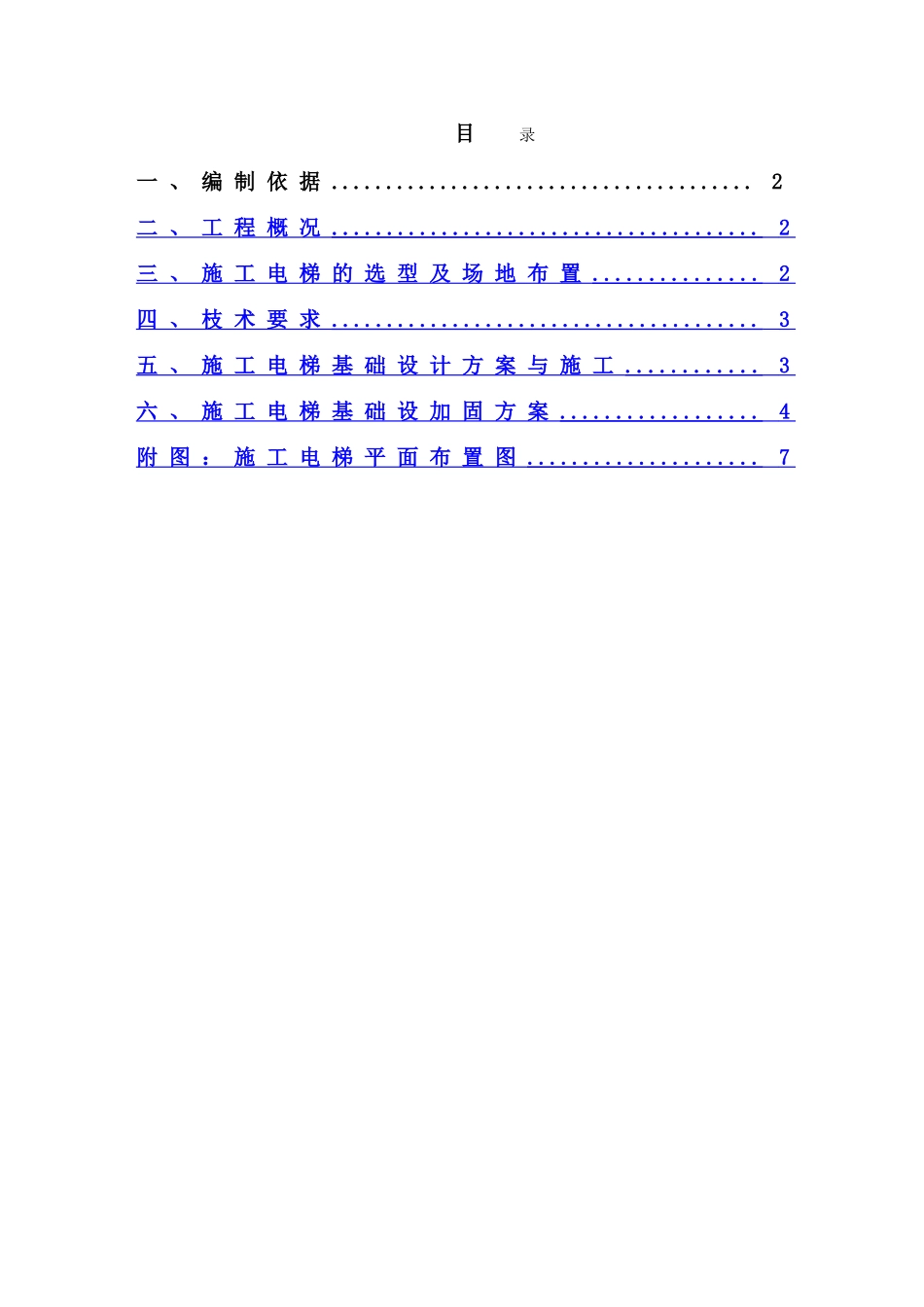

目 录一 、 编 制 依 据 ....................................... 2二 、 工 程 概 况 ....................................... 2 三 、 施 工 电 梯 的 选 型 及 场 地 布 置 ............... 2 四 、 枝 术 要 求 ....................................... 3 五 、 施 工 电 梯 基 础 设 计 方 案 与 施 工 ............ 3 六 、 施 工 电 梯 基 础 设 加 固 方 案 .................. 4 附 图 ： 施 工 电 梯 平 面 布 置 图 ..................... 7 一、编制依据1、建筑机械使用安全技术规程（JGJ_33-2001)2、泉州东海滨城一期 JL 地块施工图纸3、厦门康柏机械集团有限公司提供的施工升降机使用说明书4、施工现场总平面布置图二、工程概况工程建设概况一览表工程名称泉州东海滨城一期 JL 地块工程地址泉州东海大道南侧建设单位泉州东海开发有限公司勘察单位福建省泉州工程勘探院设计单位中国建筑技术集团有限公司监理单位厦门象屿工程咨询管理有限公司质量监督部门泉州市丰泽区建筑工程质量监督站总包单位中建七局第三建筑有限公司合同工期870 天合同质量目标合格总投资额2。7 亿合同工程投资额2。7 亿工程主要功能或用途本工程共布置 4 幢高层及裙房商业，地下室三层(局部两层）为地下自行车库、机动车停车库房、附属设备用房。1～3 层地下室为停车场、设备用房及人防设施.其中 1＃、4#楼为底部六层商业裙房的综合楼（21—27 层),消防控高 100 米.2#、3#楼为底部一、二层为商业的住宅楼（37—39 层），消防控高120 米。三、施工电梯的选型及场地布置根据施工需要，现场设置 6 部施工电梯，1＃楼设置两部双笼人货施工电梯,总高度分别为:101m（A 栋）、91m（B 栋);2＃、3＃西段、3＃楼东段、4＃楼各设置一部双笼人货施工电梯,总高度分别为:116m、119m、116m、81m.施工电梯型号均为厦门市康柏机械集团有限公司生产的 SC200/200TDE 型施工电梯，各项技术指标合格.主要技术参数额定载重量kg2 × 2000额定安装载重量kg2 × 700吊笼内部尺寸长×宽×高3．2m×1。23m×2。4m提升速度m／min30电机功率KW11 ×2标准节重量kg185标准节长度mm1508吊笼重量kg1900外笼重量kg1200由于施工场地狭小,商场占地面积较大,地下室顶板场地有限，根据各主楼周边具体情况、建筑造型，1＃楼两部施工电梯、3#楼东段施工电梯置于地下室顶板非主楼...
