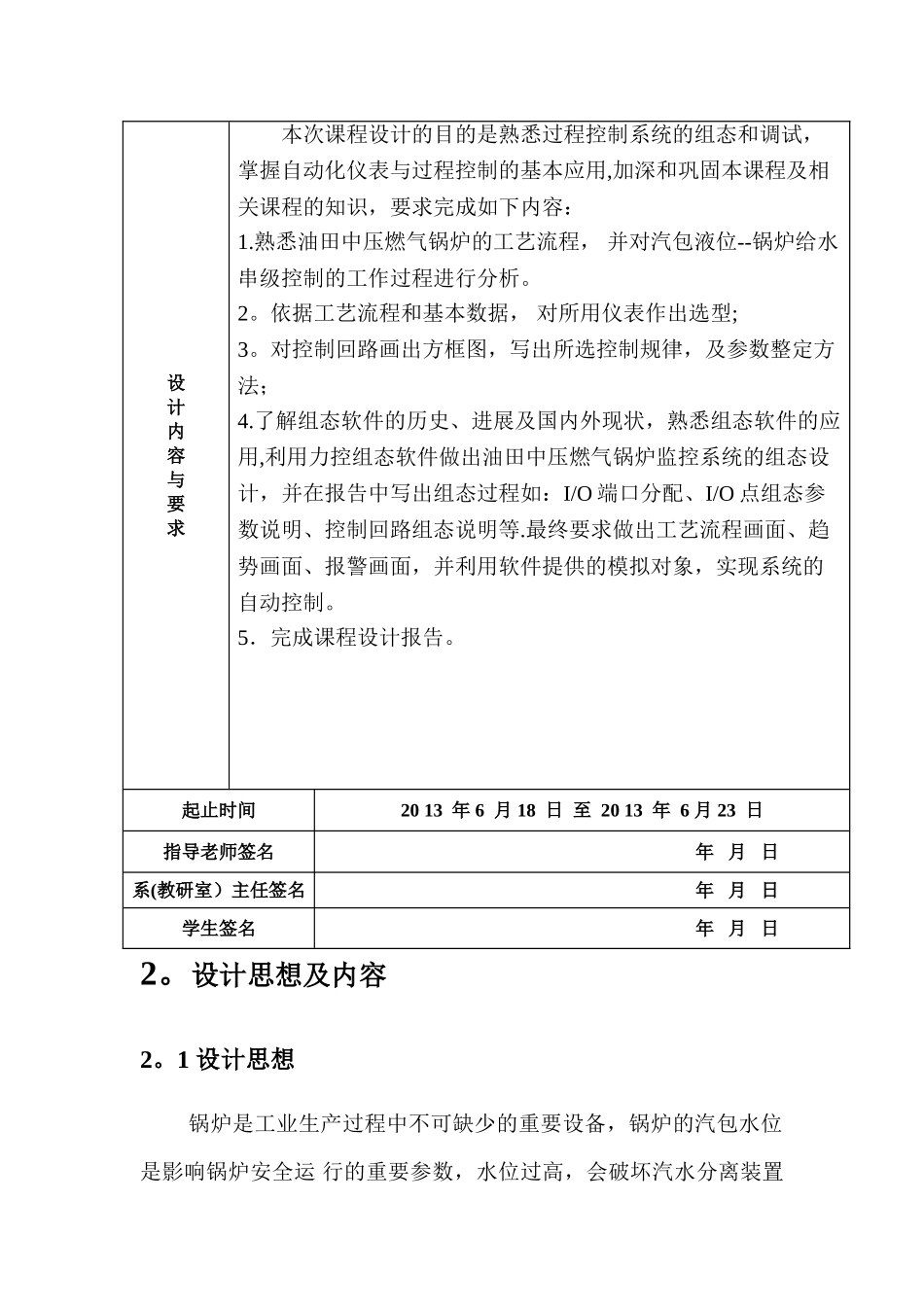

西安石油大学课 程 设 计电子工程学院自动化专业自动化 1002 班题 目 中压燃气锅炉控制系统设计学 生 指导老师 汤楠 二○一三年六月1. 课程设计任务书…………………12. 设计思想及内容…………………23. 运行结果…………………………74. 元器件清单………………………85. 个人小结…………………………96. 参考目录……………………………9 《 自动化仪表及过程控制 》1。1 课程设计任务书题 目 中压燃气锅炉控制系统设计——-汽包控制学生姓名学号407专业班级自动化 1002设计内容与要求本次课程设计的目的是熟悉过程控制系统的组态和调试，掌握自动化仪表与过程控制的基本应用,加深和巩固本课程及相关课程的知识，要求完成如下内容：1.熟悉油田中压燃气锅炉的工艺流程， 并对汽包液位--锅炉给水串级控制的工作过程进行分析。2。依据工艺流程和基本数据， 对所用仪表作出选型;3。对控制回路画出方框图，写出所选控制规律，及参数整定方法；4.了解组态软件的历史、进展及国内外现状，熟悉组态软件的应用,利用力控组态软件做出油田中压燃气锅炉监控系统的组态设计，并在报告中写出组态过程如：I/O 端口分配、I/O 点组态参数说明、控制回路组态说明等.最终要求做出工艺流程画面、趋势画面、报警画面，并利用软件提供的模拟对象，实现系统的自动控制。5．完成课程设计报告。起止时间20 13 年 6 月 18 日 至 20 13 年 6 月 23 日指导老师签名年 月 日系(教研室）主任签名年 月 日学生签名年 月 日2。设计思想及内容2。1 设计思想 锅炉是工业生产过程中不可缺少的重要设备，锅炉的汽包水位是影响锅炉安全运 行的重要参数，水位过高，会破坏汽水分离装置的正常工作，严重时会导致蒸汽带水增多，增加在管壁上的结垢和影响蒸汽质量.水位过低,则会破坏水循环，引起水冷壁管的破裂，严重时会造成干锅，损坏汽包，所以其值过高过低都可能造成重大事故.故在设计中内、外贿赂中采纳 PID 控制快速消除通道的给水扰动和蒸汽扰动,使系统达到稳定的状态。本题的设计基本工艺流程如下：温度约 60℃的预热锅炉给水经锅炉盘管烧热后进入汽包，在汽包中,高温高压的水汽化,产生中压蒸汽(温度约 150℃，压力 1。5MPa），中压蒸汽经计量后由中压总管分送各用户。设计产汽量为 10 吨/小时，燃气为天然气，燃气压力为 0.4MPa，温度约 10℃。2。2 设计内容 一、开发系统的设计⑴ 各窗口页面的设计本设计分为...
