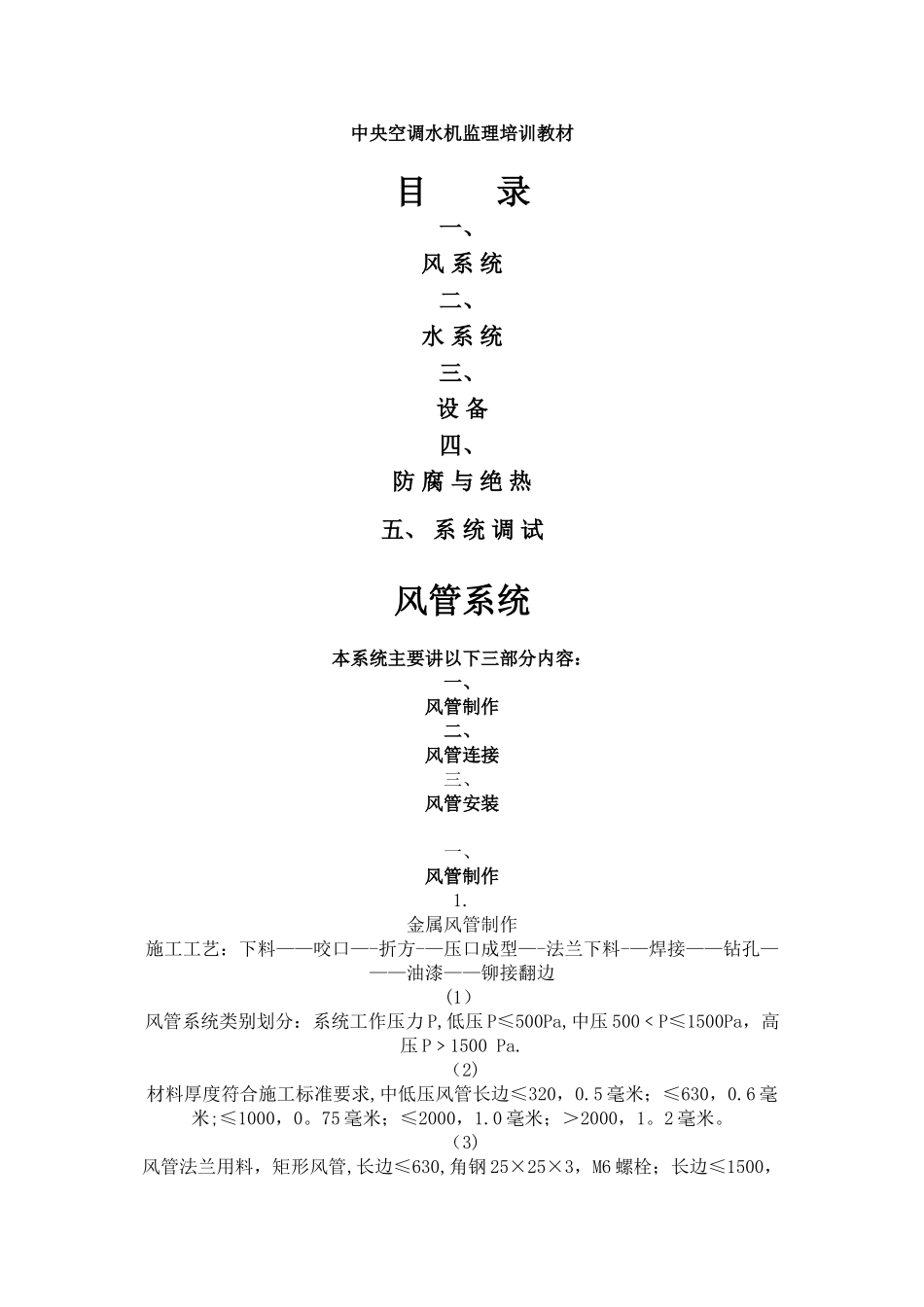

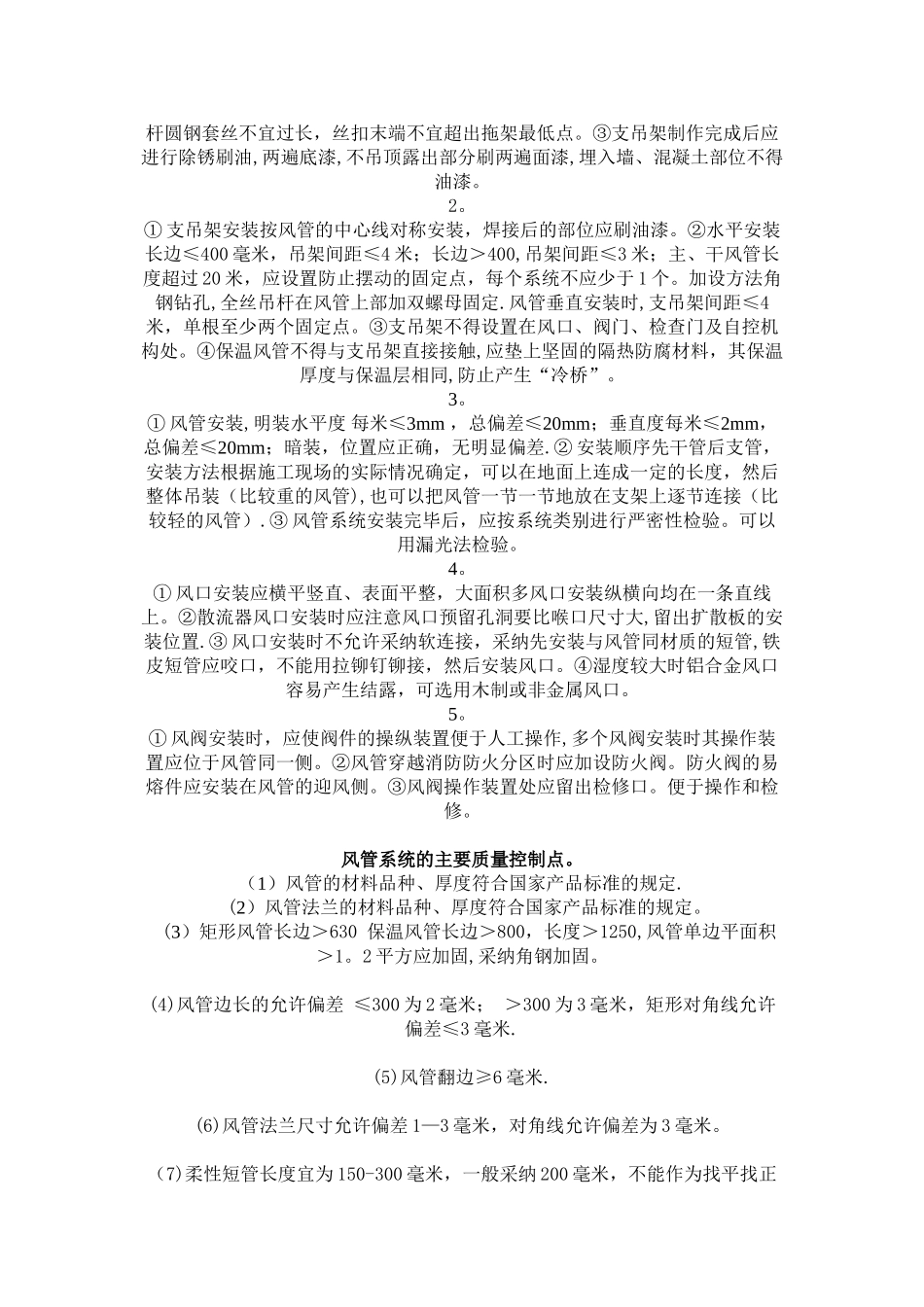

中央空调水机监理培训教材目 录一、风 系 统二、水 系 统三、设 备四、防 腐 与 绝 热五、 系 统 调 试风管系统本系统主要讲以下三部分内容：一、风管制作二、风管连接三、风管安装一、风管制作1.金属风管制作施工工艺：下料——咬口—-折方-—压口成型—-法兰下料-—焊接——钻孔———油漆——铆接翻边(1）风管系统类别划分：系统工作压力 P,低压 P≤500Pa,中压 500﹤P≤1500Pa，高压 P﹥1500 Pa.（2)材料厚度符合施工标准要求,中低压风管长边≤320，0.5 毫米；≤630，0.6 毫米;≤1000，0。75 毫米；≤2000，1.0 毫米；＞2000，1。2 毫米。（3)风管法兰用料，矩形风管,长边≤630,角钢 25×25×3，M6 螺栓；长边≤1500，角钢 30×30×3 ，M8 螺栓；长边≤2500,角钢 40×40×4,M8 螺栓.矩形法兰四角必须有螺栓孔，法兰平整度允许偏差 2mm,为保证平整度法兰角钢放在平台上进行焊接，焊接使用模具卡紧。（4）矩形风管长边＞630 保温风管长边＞800 长度＞1250 或单边平面积＞1。2 平方要加固.加固方法：用角钢加固上下两面，用拉铆钉铆接。（5）风管长边外边长≤300 允许偏差 2 毫米；＞300 允许偏差 3 毫米；矩形对角线允许偏差≤3 毫米。 （6）风管翻边宽度一致≥6 毫米.2、非金属风管制作3、帆布软连接制作(1）可采纳防火带胶帆布材料，防止产生结露.(2）长度一般为 150—300 毫米，不宜作为变径管，变形缝处柔性短管为变形缝的宽度加 100 毫米以上。(3）柔性短管缝制可用手工或机械，但必须保证严密。（4）柔性短管与法兰组装可采纳钢板压条的方式，通过铆接使二者联合起来。（5）柔性短管不得出现扭曲现象，两侧法兰平行。二、风管连接1。法兰密封垫料选用橡胶板或石棉橡胶板等材料，法兰垫料尽量减少接头，接头形式采纳阶梯形，接头处应涂密封胶。2。拧紧螺栓时应十字交叉逐步均匀的拧紧，风管连接好后,以两端法兰为准,检查风管连接是否平直。3.连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。4.柔性短管安装应松紧适当，不得扭曲,安装在风机吸入口的柔性短管可安装得绷紧一些，防止风机启动后被吸入而减少截面尺寸，安装时不得把柔性短管当成找平找正的连接管或异经管。三、风管安装1.支吊架制作：①支吊架开孔必须采纳台钻或手电钻不得用氧乙炔焰开孔.② 吊杆圆钢套丝不宜过长，丝扣末端不宜超出拖架最低点。③支吊架制作完成后应进行除锈刷油,两遍底漆,不吊顶露出部分刷两遍面漆,埋入墙、...
