中小学及幼儿园防雷改造工程设计方案

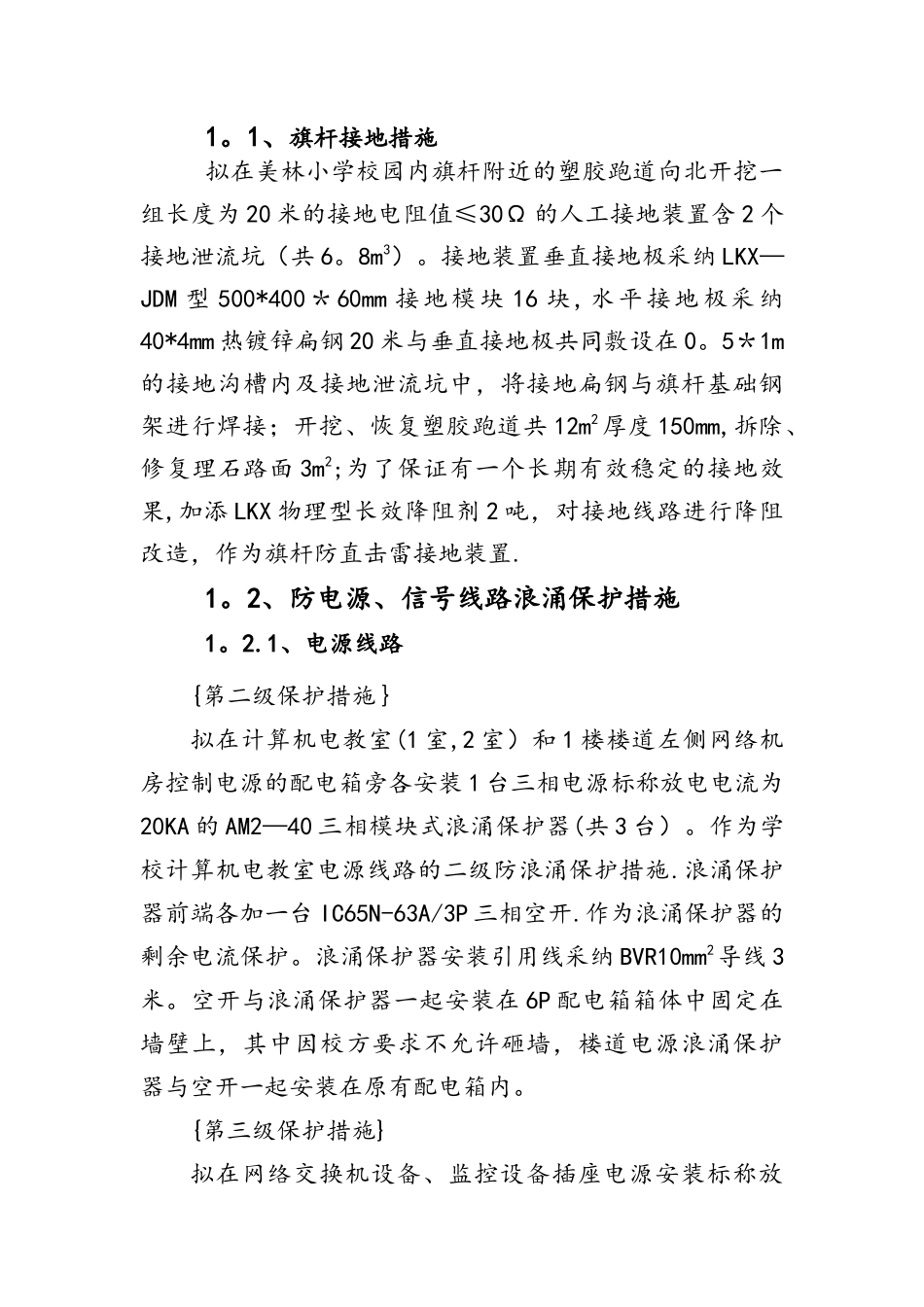

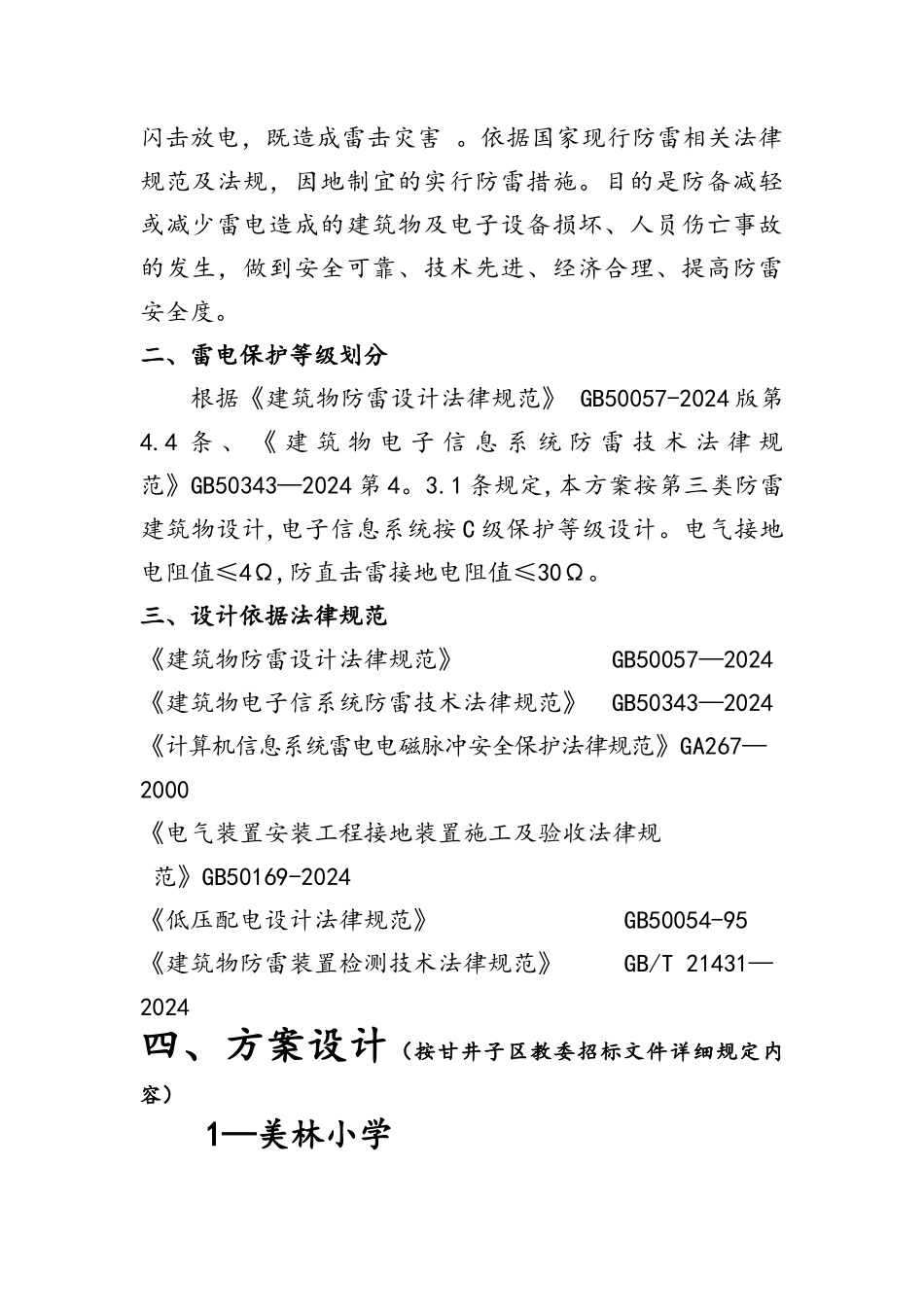

大连市甘井子区教育局中小学及幼儿园（工程二标段）防雷改造工程设 计施 工方 案设计单位：大连港航机电设备有限公司公司资质：防雷工程专业设计乙级资质防雷工程专业施工乙级资质编制： 校对：审核： 批准：联系电话：E—mail：日 期：二〇一五年九月二日一、现场勘察情况本方案应甘井子区教育局邀请,我单位派员对二标段泡崖小学、美林小学等 24 所学校，教学楼防雷安全措施实地考察,结合大连市天合建设工程招标代理有限公司相关文件制定施工方案.据大连气象台统计,大连地区近几年雷暴日已达 30 天左右,呈逐年上升趋势，每平方公里年平均雷击大地的落雷次数 30 次.属于雷电灾害多发地区.因各教学楼师生众多，有雷雨天气会产生闪电感应对地面人员、建筑物及设备多次闪击放电，既造成雷击灾害 。依据国家现行防雷相关法律规范及法规，因地制宜的实行防雷措施。目的是防备减轻或减少雷电造成的建筑物及电子设备损坏、人员伤亡事故的发生，做到安全可靠、技术先进、经济合理、提高防雷安全度。二、雷电保护等级划分根据《建筑物防雷设计法律规范》 GB50057-2024 版第4.4 条 、 《 建 筑 物 电 子 信 息 系 统 防 雷 技 术 法 律 规范》GB50343—2024 第 4。3.1 条规定,本方案按第三类防雷建筑物设计,电子信息系统按 C 级保护等级设计。电气接地电阻值≤4Ω,防直击雷接地电阻值≤30Ω。三、设计依据法律规范《建筑物防雷设计法律规范》 GB50057—2024《建筑物电子信系统防雷技术法律规范》 GB50343—2024《计算机信息系统雷电电磁脉冲安全保护法律规范》GA267—2000《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024《低压配电设计法律规范》 GB50054-95《建筑物防雷装置检测技术法律规范》 GB/T 21431—2024四、方案设计（按甘井子区教委招标文件详细规定内容）1—美林小学1。1、旗杆接地措施拟在美林小学校园内旗杆附近的塑胶跑道向北开挖一组长度为 20 米的接地电阻值≤30Ω 的人工接地装置含 2 个接地泄流坑（共 6。8m3）。接地装置垂直接地极采纳 LKX—JDM 型 500*400＊60mm 接地模块 16 块,水平接地极采纳40*4mm 热镀锌扁钢 20 米与垂直接地极共同敷设在 0。5＊1m的接地沟槽内及接地泄流坑中，将接地扁钢与旗杆基础钢架进行焊接；开挖、恢复塑胶跑道共 12m2厚度 150mm,拆除、修复理石路面 3m2;为了保证有一个长期有效稳定的接地效果,加添 LKX 物理型长效降阻剂 2...
