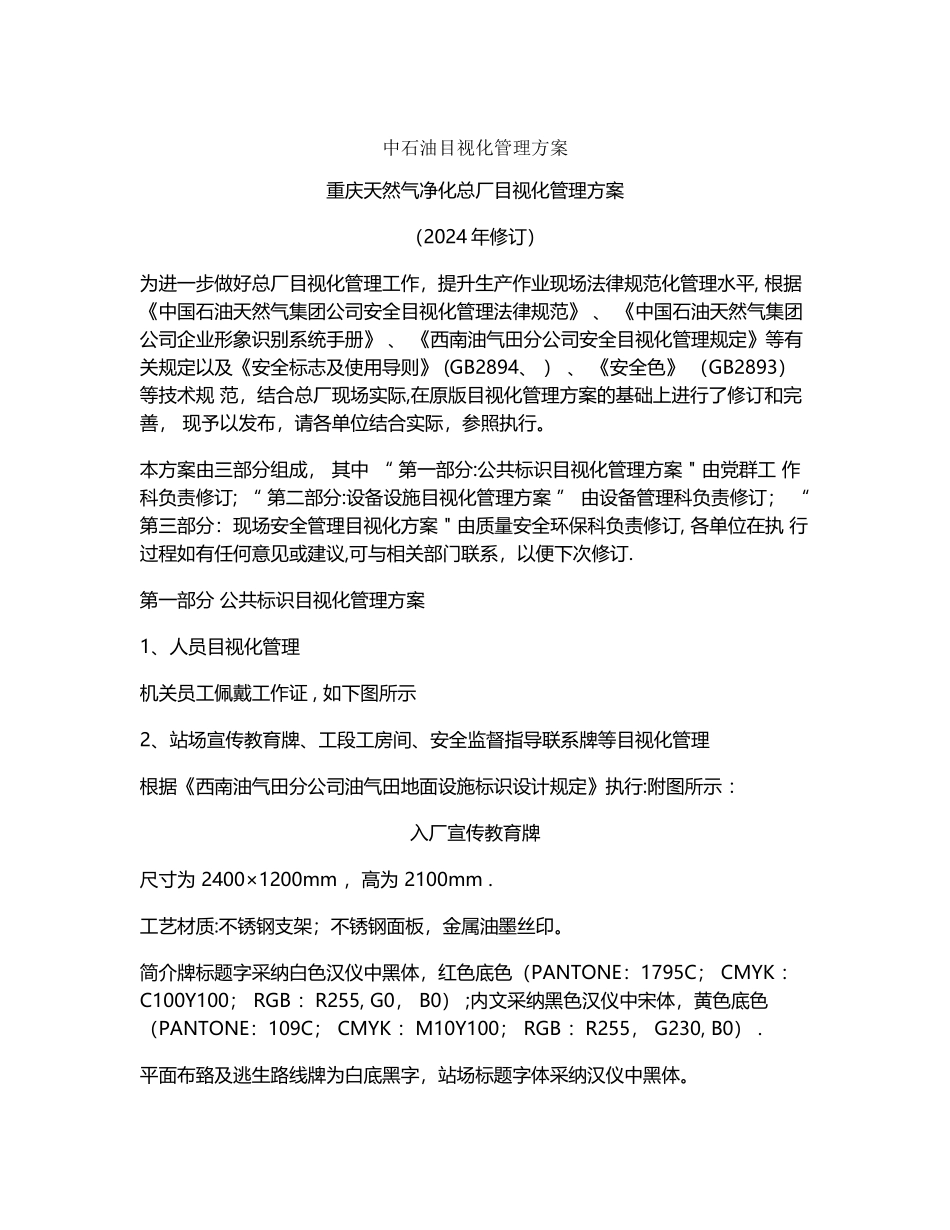

中石油目视化管理方案重庆天然气净化总厂目视化管理方案（2024 年修订）为进一步做好总厂目视化管理工作，提升生产作业现场法律规范化管理水平, 根据《中国石油天然气集团公司安全目视化管理法律规范》 、 《中国石油天然气集团 公司企业形象识别系统手册》 、 《西南油气田分公司安全目视化管理规定》等有 关规定以及《安全标志及使用导则》 (GB2894、 ） 、 《安全色》 （GB2893）等技术规 范，结合总厂现场实际,在原版目视化管理方案的基础上进行了修订和完善， 现予以发布，请各单位结合实际，参照执行
本方案由三部分组成， 其中 “ 第一部分:公共标识目视化管理方案 " 由党群工 作科负责修订; “ 第二部分:设备设施目视化管理方案 ” 由设备管理科负责修订； “ 第三部分：现场安全管理目视化方案 " 由质量安全环保科负责修订, 各单位在执 行过程如有任何意见或建议,可与相关部门联系，以便下次修订
第一部分 公共标识目视化管理方案1、人员目视化管理机关员工佩戴工作证 , 如下图所示2、站场宣传教育牌、工段工房间、安全监督指导联系牌等目视化管理根据《西南油气田分公司油气田地面设施标识设计规定》执行:附图所示 ：入厂宣传教育牌尺寸为 2400×1200mm ，高为 2100mm
工艺材质:不锈钢支架；不锈钢面板，金属油墨丝印
简介牌标题字采纳白色汉仪中黑体，红色底色（PANTONE：1795C； CMYK ： C100Y100； RGB ：R255, G0， B0） ;内文采纳黑色汉仪中宋体，黄色底色 （PANTONE：109C； CMYK ：M10Y100； RGB ：R255， G230, B0）
平面布臵及逃生路线牌为白底黑字，站场标题字体采纳汉仪中黑体

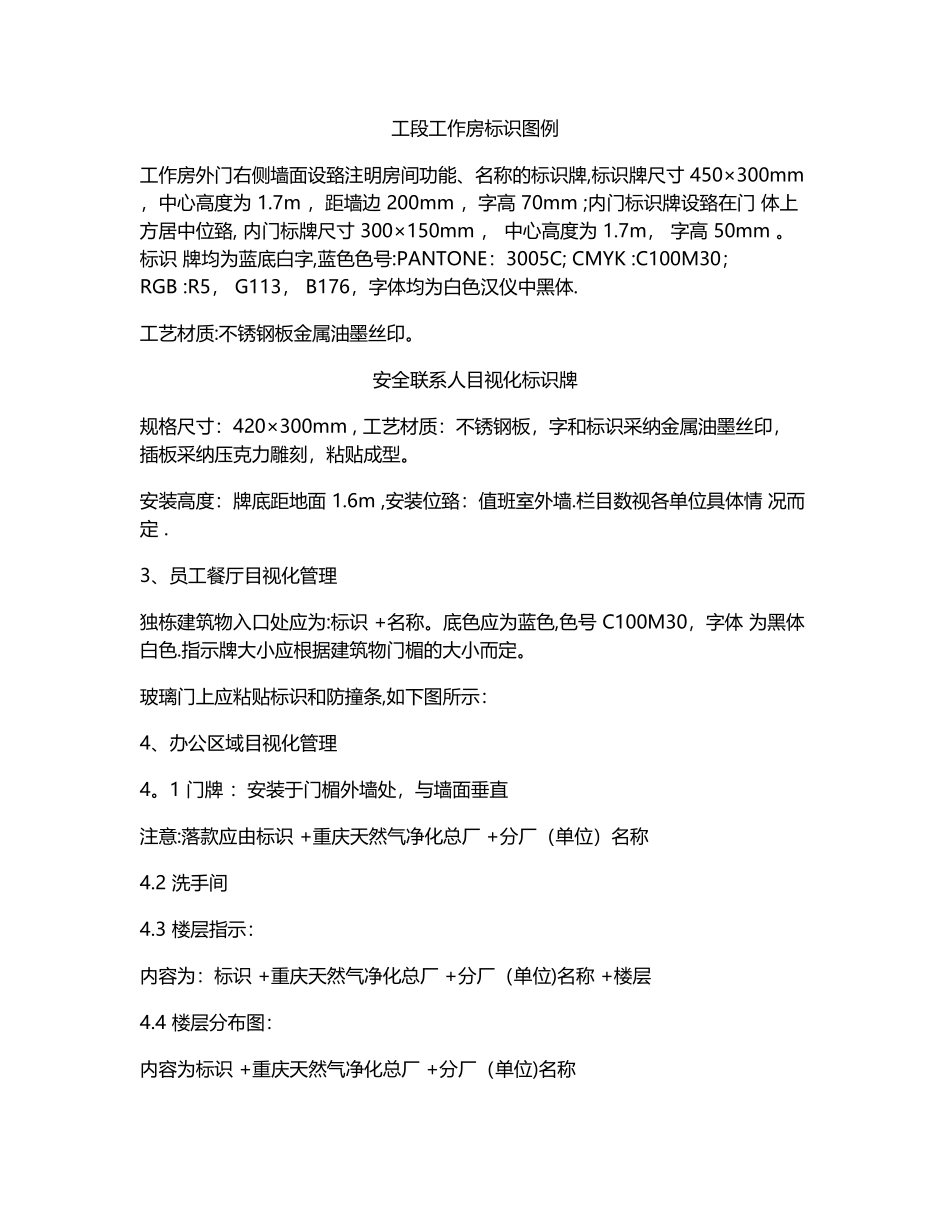

工段工作房标识图例工作房外门右侧墙面设臵注明房间功能、名称的标识牌,标识牌尺寸 450×300mm ，中心高度为 1
