临时用电施工组织设计的编制指导资料

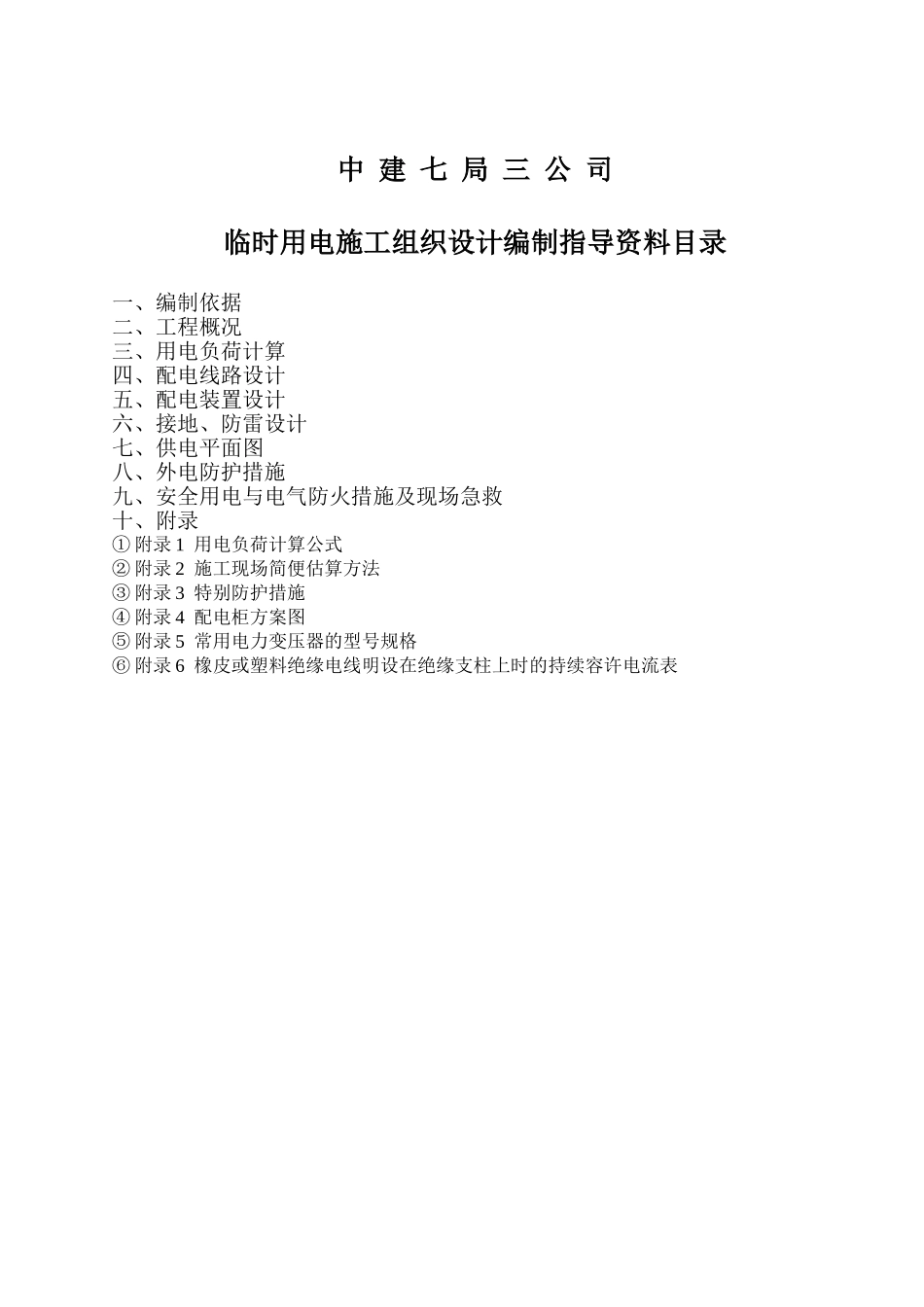

中 建 七 局 三 公 司临时用电施工组织设计编制指导资料目录一、编制依据二、工程概况三、用电负荷计算四、配电线路设计五、配电装置设计六、接地、防雷设计七、供电平面图八、外电防护措施九、安全用电与电气防火措施及现场急救十、附录① 附录 1 用电负荷计算公式② 附录 2 施工现场简便估算方法③ 附录 3 特别防护措施④ 附录 4 配电柜方案图⑤ 附录 5 常用电力变压器的型号规格⑥ 附录 6 橡皮或塑料绝缘电线明设在绝缘支柱上时的持续容许电流表一、编制依据1、《施工现场临时用电安全技术法律规范》（JGJ46-2024）2、《建设工程施工现场供用电安全法律规范》（GB50194-93）3、建设单位（或甲方)提供的有关资料4、工程施工组织设计提供的用电设备情况及施工进度计划5、安全环境管理手册(第 2024 版)二、工程概况(简介）1、施工现场地形、地貌、地址、结构工程位置。2、工程规模：单位工程的数量、建筑面积、层数、层高、总高度、结构类型、特点。3、施工进度安排:基础、主体、装饰、安装的施工时间。4、机械设备投入情况.5、施工现场的总平面布置：机械设备、建筑物位置、生活及服务设施的布局位置、距离。三、负荷计算(施工用电负荷计算举例）施工现场用电设备参数表（表 1）编号用电设备名称数量容量合计备注1塔式起重机1 台40。5KW40。5KWJc=25%,起升电机 22KW,行走电 机 7 。 5KW×2, 回 转 电 机3。5KW2物料提升机1 台3KW×26KW3卷扬机1 台7.5KW7.5KW钢筋冷拉 4沟通电焊机2 台21KVA×242KVAJc=65％，cosφ=0。875搅拌机2 台7。5KW×215KWcosφ=0。826灰浆机1 台4KW4KWcosφ=0。827电锯2 台2。8KW×25.6KW8切断机1 台4KW4KW9弯曲机1 台4KW4KW10插入式振捣器5 台1。1KW×55.5KW11平板振动器2 台1。5KW×23KW12砂轮切割机2 台2。2KW×24。4KW13潜水泵2 台3KW×26KW14照明器白炽灯、碘钨灯 共 6KW日光灯 共 2KW各用电设备组选取的 Kx 值和 cosφ 值（表 2)序号设备组名称需要系数 Kx功率因数 cosφ备注1塔吊、物料提升机、卷扬机0。750。7tgφ=1。022电焊机0。450。45tgφ=1。983搅拌机、灰浆机0.70.68tgφ=1。084电锯、切断机、弯曲机0.70。75tgφ=0.885插入式振捣器、平板振动0。70.65tgφ=1.17器6砂轮切割机、潜水泵0。30.65tgφ=1。177照明器① 白炽灯、碘钨灯② 日光灯11.210。55tgφ=0tgφ=1.52计算步骤：按各用电设备组选用的 Kx 值和 cosφ 值计算负荷各用电设备...
