主变压器卸车及就位施工方案

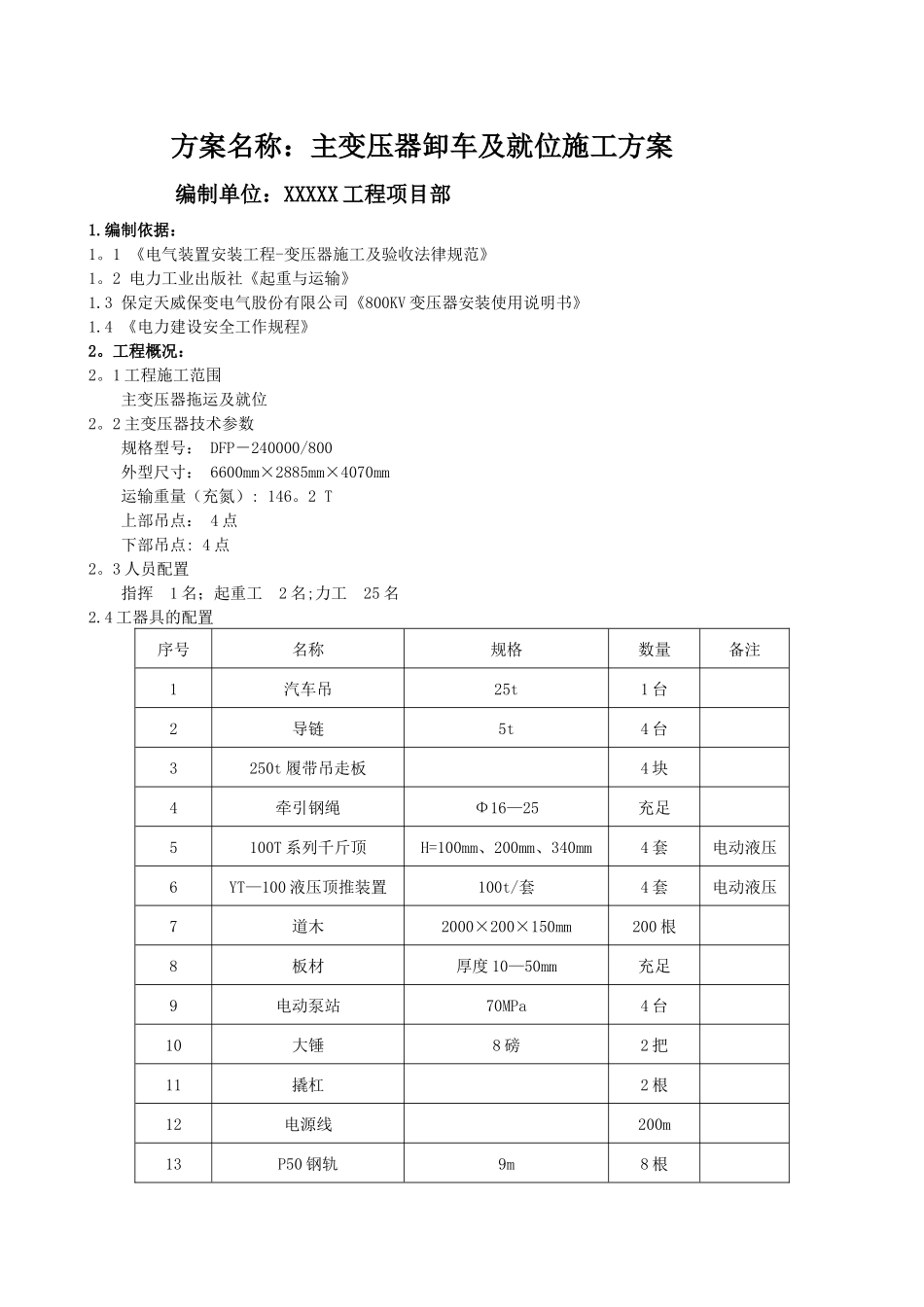

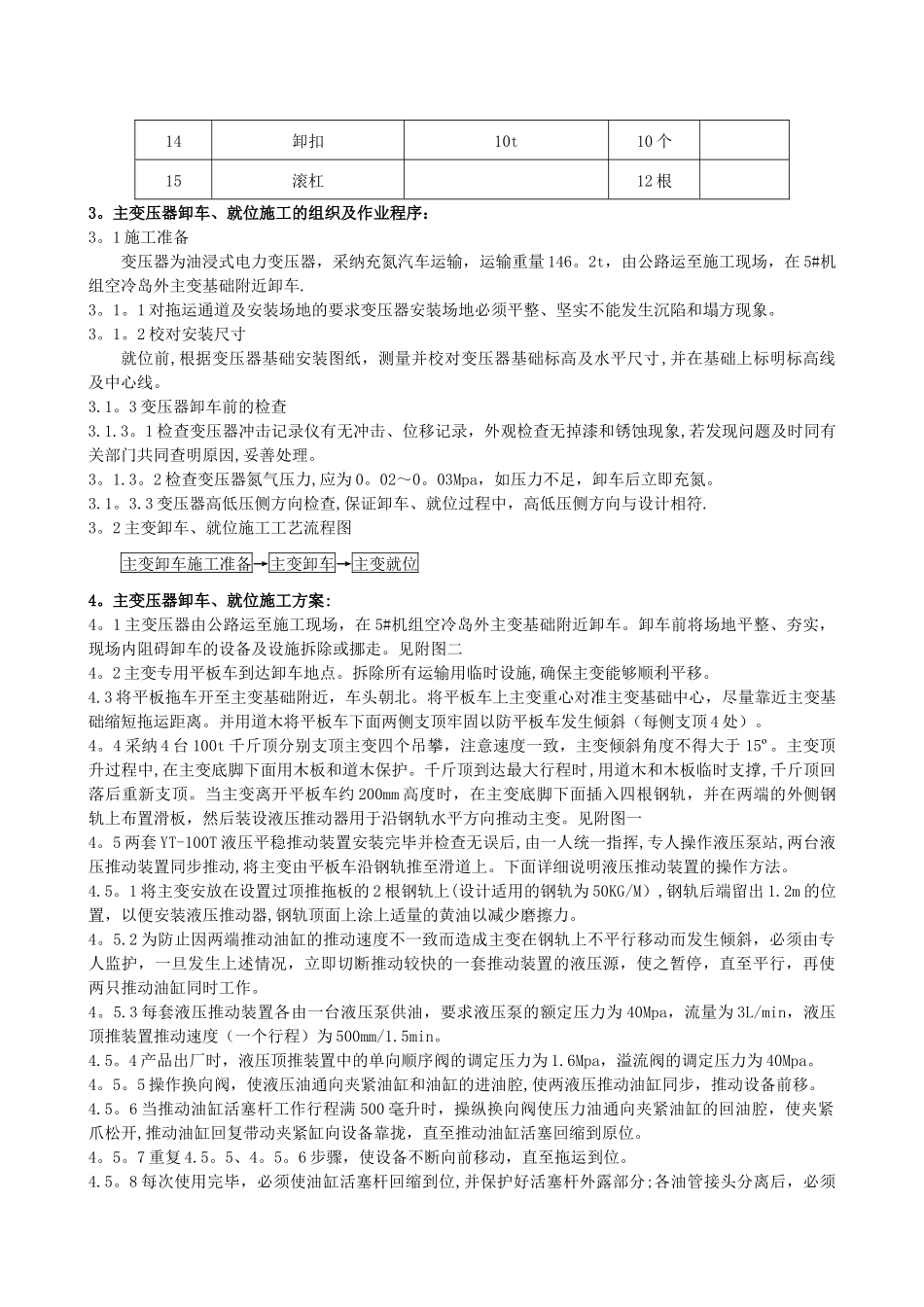

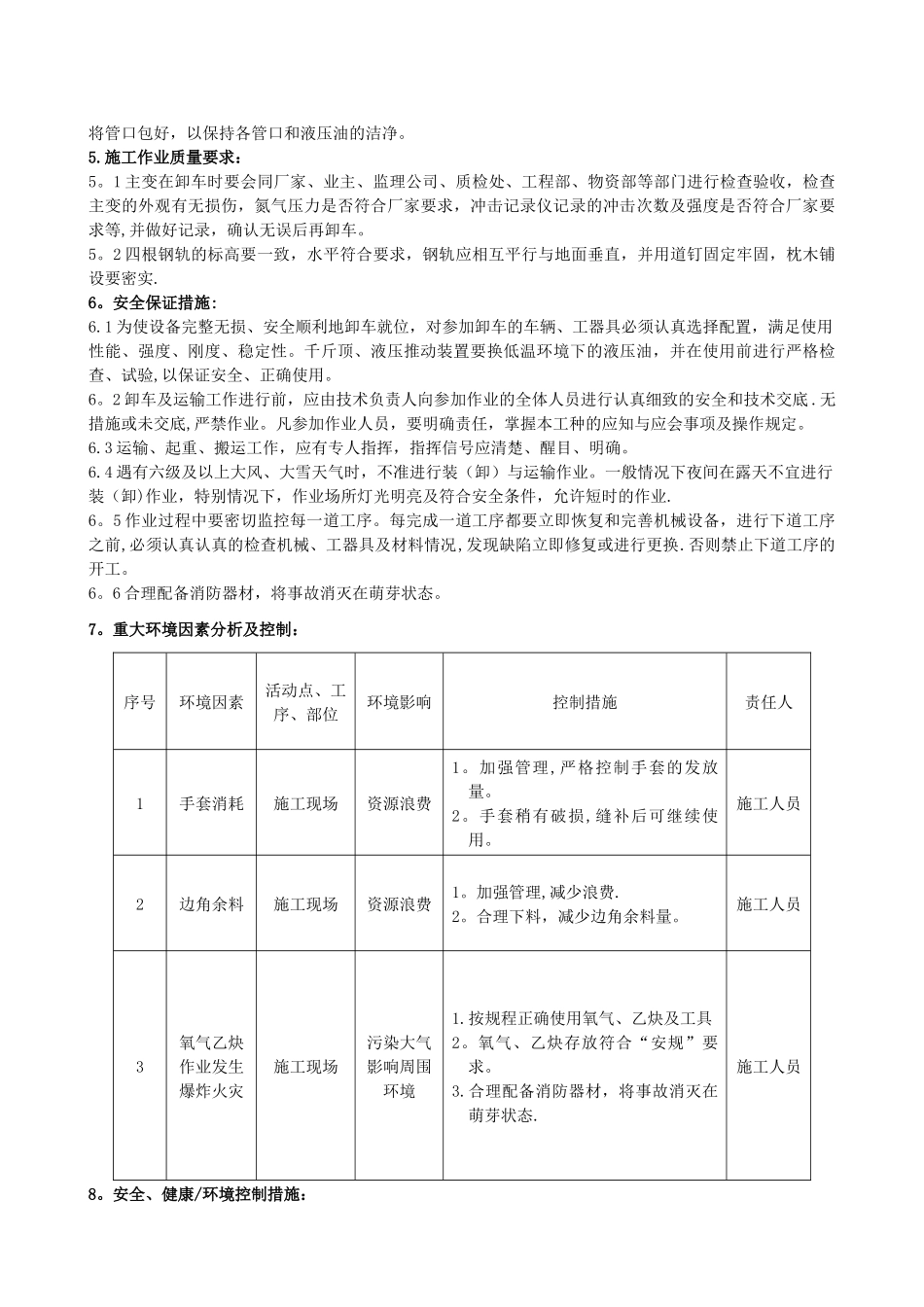

方案名称：主变压器卸车及就位施工方案 编制单位：XXXXX 工程项目部1.编制依据：1。1 《电气装置安装工程-变压器施工及验收法律规范》1。2 电力工业出版社《起重与运输》1.3 保定天威保变电气股份有限公司《800KV 变压器安装使用说明书》1.4 《电力建设安全工作规程》2。工程概况：2。1 工程施工范围主变压器拖运及就位2。2 主变压器技术参数规格型号： DFP－240000/800外型尺寸： 6600mm×2885mm×4070mm运输重量（充氮）: 146。2 T上部吊点： 4 点下部吊点: 4 点2。3 人员配置指挥 1 名；起重工 2 名;力工 25 名2.4 工器具的配置序号名称规格数量备注1汽车吊25t1 台2导链5t4 台3250t 履带吊走板4 块4牵引钢绳Φ16—25充足5100T 系列千斤顶H=100mm、200mm、340mm4 套电动液压6YT—100 液压顶推装置100t/套4 套电动液压7道木2000×200×150mm200 根8板材厚度 10—50mm充足9电动泵站70MPa4 台10大锤8 磅2 把11撬杠2 根12电源线200m13P50 钢轨9m8 根14卸扣10t10 个15滚杠12 根3。主变压器卸车、就位施工的组织及作业程序：3。1 施工准备变压器为油浸式电力变压器，采纳充氮汽车运输，运输重量 146。2t，由公路运至施工现场，在 5#机组空冷岛外主变基础附近卸车.3。1。1 对拖运通道及安装场地的要求变压器安装场地必须平整、坚实不能发生沉陷和塌方现象。3。1。2 校对安装尺寸就位前,根据变压器基础安装图纸，测量并校对变压器基础标高及水平尺寸,并在基础上标明标高线及中心线。3.1。3 变压器卸车前的检查3.1.3。1 检查变压器冲击记录仪有无冲击、位移记录，外观检查无掉漆和锈蚀现象,若发现问题及时同有关部门共同查明原因,妥善处理。3。1.3。2 检查变压器氮气压力,应为 0。02～0。03Mpa，如压力不足，卸车后立即充氮。3.1。3.3 变压器高低压侧方向检查,保证卸车、就位过程中，高低压侧方向与设计相符.3。2 主变卸车、就位施工工艺流程图主变卸车施工准备→主变卸车→主变就位4。主变压器卸车、就位施工方案:4。1 主变压器由公路运至施工现场，在 5#机组空冷岛外主变基础附近卸车。卸车前将场地平整、夯实，现场内阻碍卸车的设备及设施拆除或挪走。见附图二4。2 主变专用平板车到达卸车地点。拆除所有运输用临时设施,确保主变能够顺利平移。4.3 将平板拖车开至主变基础附近，车头朝北。将平板车上主变重心对准主变基础中心，尽量靠近主变基础缩短拖运距离。并用道木将平板车下面两侧支顶...
