主变压器液压推行就位技术方案(DOC)

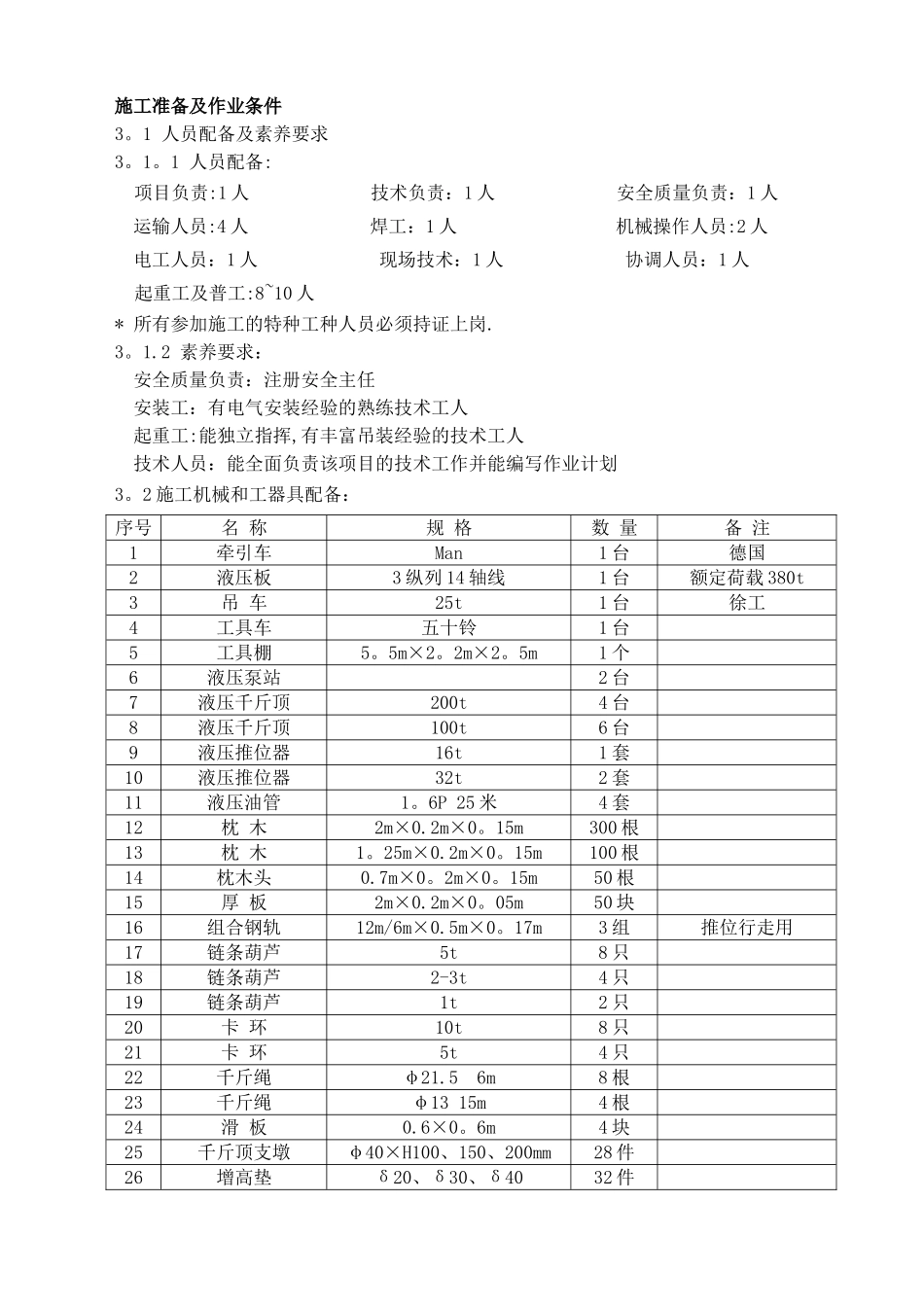

施工准备及作业条件3。1 人员配备及素养要求3。1。1 人员配备:项目负责:1 人 技术负责：1 人 安全质量负责：1 人 运输人员:4 人 焊工：1 人 机械操作人员:2 人 电工人员：1 人 现场技术：1 人 协调人员：1 人起重工及普工:8~10 人 * 所有参加施工的特种工种人员必须持证上岗.3。1.2 素养要求：安全质量负责：注册安全主任安装工：有电气安装经验的熟练技术工人起重工:能独立指挥,有丰富吊装经验的技术工人技术人员：能全面负责该项目的技术工作并能编写作业计划3。2 施工机械和工器具配备：序号名 称规 格数 量备 注1牵引车Man1 台德国2液压板3 纵列 14 轴线1 台额定荷载 380t3吊 车25t1 台徐工4工具车五十铃1 台5工具棚5。5m×2。2m×2。5m1 个6液压泵站2 台7液压千斤顶200t4 台8液压千斤顶100t6 台9液压推位器16t1 套10液压推位器32t2 套11液压油管1。6P 25 米4 套12枕 木2m×0.2m×0。15m300 根13枕 木1。25m×0.2m×0。15m100 根14枕木头0.7m×0。2m×0。15m50 根15厚 板2m×0.2m×0。05m50 块16组合钢轨12m/6m×0.5m×0。17m3 组推位行走用17链条葫芦5t8 只18链条葫芦2-3t4 只19链条葫芦1t2 只20卡 环10t8 只21卡 环5t4 只22千斤绳φ21.5 6m8 根23千斤绳φ13 15m4 根24滑 板0.6×0。6m4 块25千斤顶支墩φ40×H100、150、200mm28 件26增高垫δ20、δ30、δ4032 件27电源线盘220V／380V100m28榔 头10 磅、5 磅2 只29撬 棍φ32×1。2m/φ25×0.7m2 根30常用工具1 套31电动链条锯1 件32电焊机1 台33火 焊1 套34路基箱200mm×2000mm×9000mm4 块35路基箱200mm×1800mm×7000mm4 块36路基箱200mm×2000mm×12000mm2 块37润滑油1 桶＊全液压板技术参数：平板车货台高度：0。86～1。28m外形尺寸三纵列（m）：L×W×H＝1.60X×5。400×（0。86~1.28）轴数×轮数×轴距:30 轴×120 轮×1。6m轴载质量×单轮满载： 13.5t×3.3t转向机构:全轮牵引转向或控制转向悬挂方式：液压悬挂三点支撑转弯半径：（内）13。5m,（外)19m制动系统:双管路控制、双蹄片全轮制动*MAN 牵引车技术参数： 序号类 别参 数1牵引车辆号MAN 40。6042驱 动 形 式6×63发动机型号D2840LF214最 大 功 率600hp/1900rpm5最 大 扭 矩270KGM/1000 RPM6变 扭 器WSK4407变扭比2.08变 速 器ZF16S2519一档传动比11。4310分 动 箱MAN VG2500—211主 减 速 比5.9212轴 荷 K...
