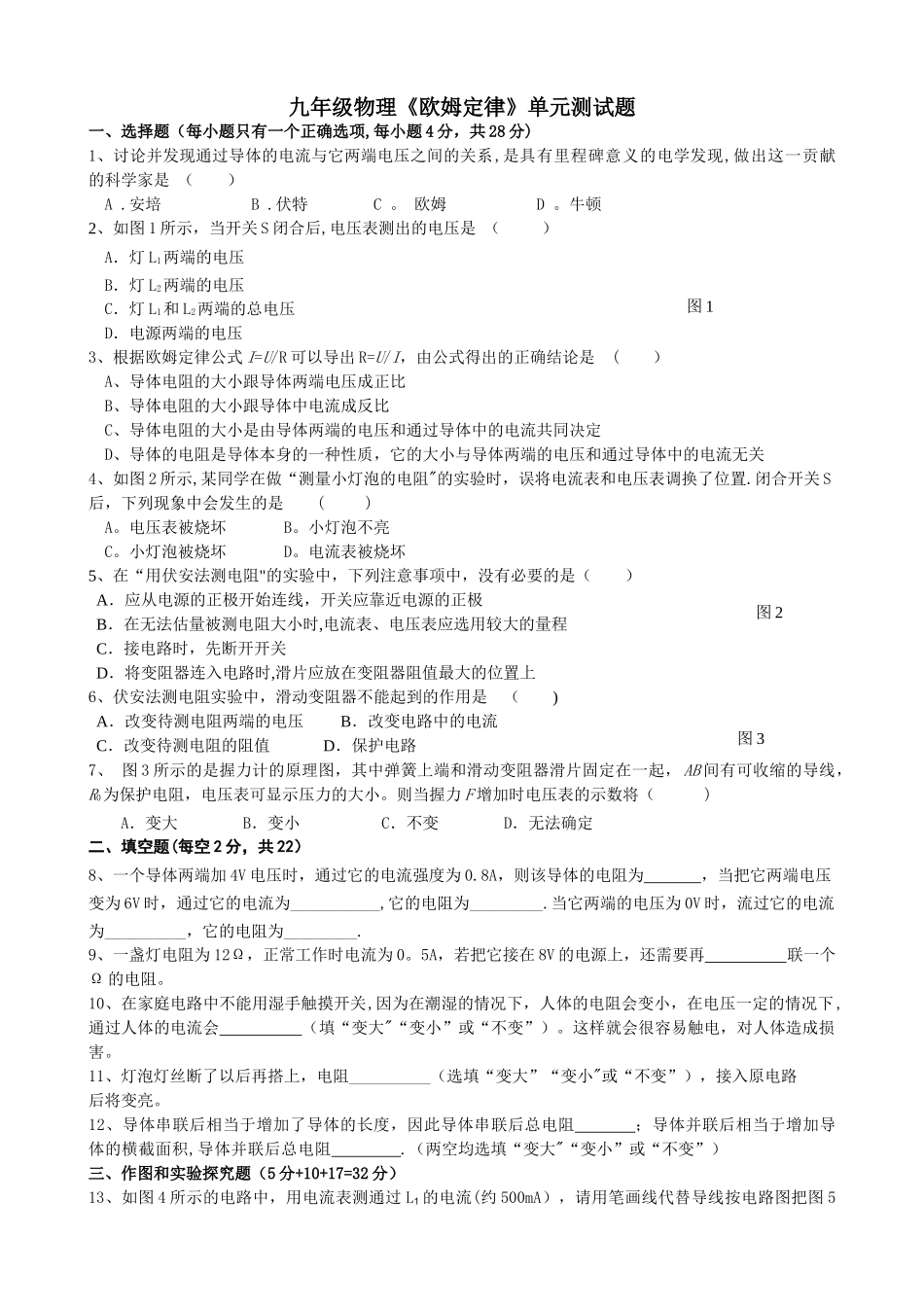

图 1图 2图 3九年级物理《欧姆定律》单元测试题 一、选择题（每小题只有一个正确选项,每小题 4 分，共 28 分)1、讨论并发现通过导体的电流与它两端电压之间的关系,是具有里程碑意义的电学发现,做出这一贡献的科学家是 （ ） A .安培 B .伏特 C 。 欧姆 D 。牛顿 2、如图 1 所示，当开关 S 闭合后,电压表测出的电压是 （ ） A．灯 L1两端的电压 B．灯 L2两端的电压 C．灯 L1和 L2两端的总电压 D．电源两端的电压3、根据欧姆定律公式 I=U/R 可以导出 R=U/I，由公式得出的正确结论是 ( ） A、导体电阻的大小跟导体两端电压成正比 B、导体电阻的大小跟导体中电流成反比 C、导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定 D、导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关4、如图 2 所示,某同学在做“测量小灯泡的电阻"的实验时，误将电流表和电压表调换了位置.闭合开关 S后，下列现象中会发生的是 ( ) A。电压表被烧坏B。小灯泡不亮 C。小灯泡被烧坏D。电流表被烧坏5、在“用伏安法测电阻"的实验中，下列注意事项中，没有必要的是（ ） A．应从电源的正极开始连线，开关应靠近电源的正极 B．在无法估量被测电阻大小时,电流表、电压表应选用较大的量程 C．接电路时，先断开开关 D．将变阻器连入电路时,滑片应放在变阻器阻值最大的位置上 6、伏安法测电阻实验中，滑动变阻器不能起到的作用是 （ ) A．改变待测电阻两端的电压 B．改变电路中的电流 C．改变待测电阻的阻值 D．保护电路 7、 图 3 所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力 F 增加时电压表的示数将（ )A．变大 B．变小 C．不变 D．无法确定 二、填空题(每空 2 分，共 22）8、一个导体两端加 4V 电压时，通过它的电流强度为 0.8A，则该导体的电阻为 ，当把它两端电压变为 6V 时，通过它的电流为___________,它的电阻为_________.当它两端的电压为 0V 时，流过它的电流为__________，它的电阻为_________.9、一盏灯电阻为 12Ω，正常工作时电流为 0。5A，若把它接在 8V 的电源上，还需要再 联一个 Ω 的电阻。10、在家庭电路中不能用湿手触摸开关,因为在潮湿的情况下，人体的电阻会变小，在电压一定的情况下,通过人体的电流会 （填“变大"“变...
