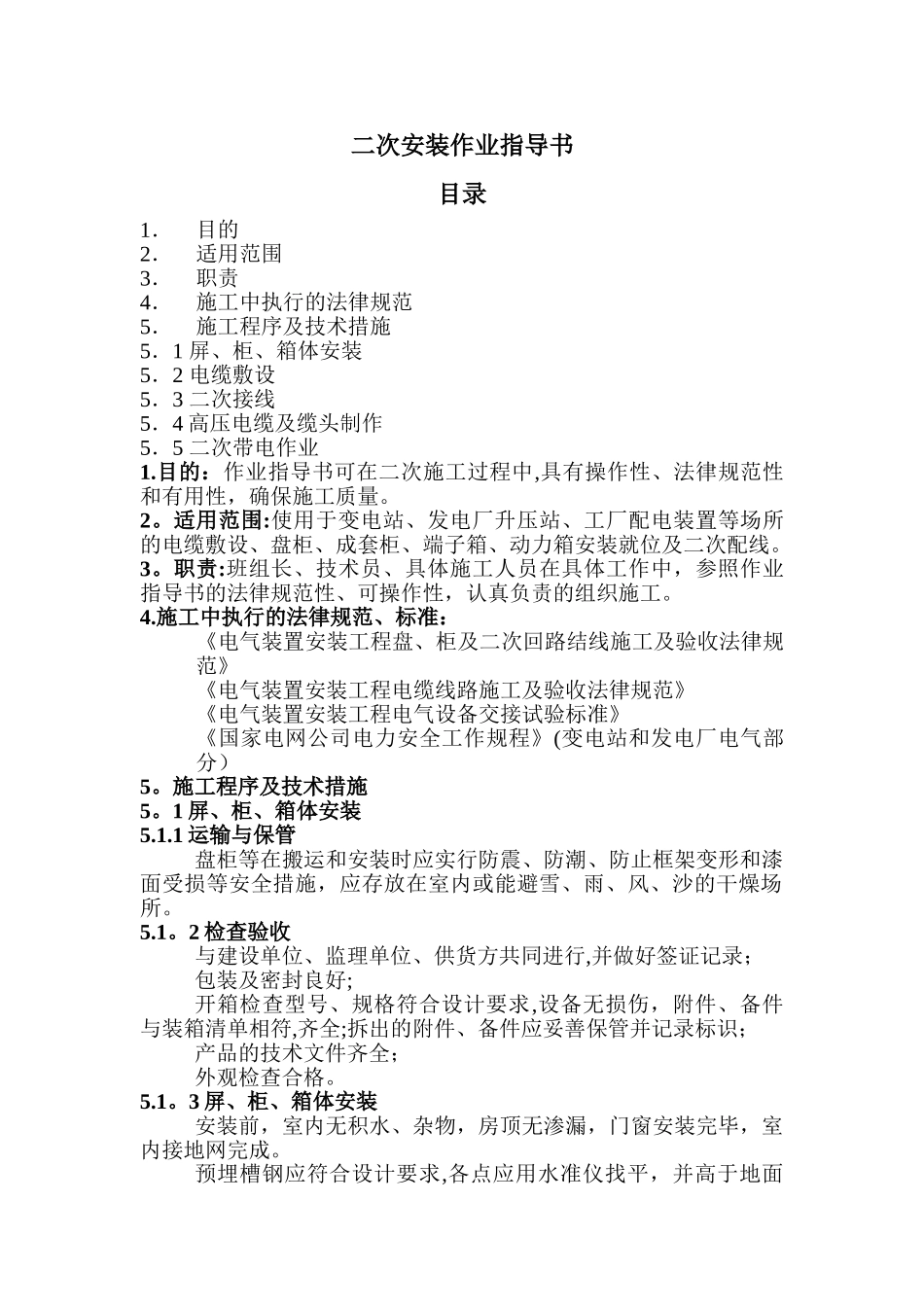

二次安装作业指导书

二次安装作业指导书目录1．目的2．适用范围3．职责4．施工中执行的法律规范5．施工程序及技术措施5．1 屏、柜、箱体安装5．2 电缆敷设5．3 二次接线5．4 高压电缆及缆头制作5．5 二次带电作业1.目的：作业指导书可在二次施工过程中,具有操作性、法律规范性和有用性，确保施工质量。2。适用范围:使用于变电站、发电厂升压站、工厂配电装置等场所的电缆敷设、盘柜、成套柜、端子箱、动力箱安装就位及二次配线。3。职责:班组长、技术员、具体施工人员在具体工作中，参照作业指导书的法律规范性、可操作性，认真负责的组织施工。4.施工中执行的法律规范、标准：《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》《电气装置安装工程电缆线路施工及验收法律规范》《电气装置安装工程电气设备交接试验标准》《国家电网公司电力安全工作规程》(变电站和发电厂电气部分）5。施工程序及技术措施5。1 屏、柜、箱体安装5.1.1 运输与保管盘柜等在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施，应存放在室内或能避雪、雨、风、沙的干燥场所。5.1。2 检查验收与建设单位、监理单位、供货方共同进行,并做好签证记录；包装及密封良好;开箱检查型号、规格符合设计要求,设备无损伤，附件、备件与装箱清单相符,齐全;拆出的附件、备件应妥善保管并记录标识；产品的技术文件齐全；外观检查合格。5.1。3 屏、柜、箱体安装安装前，室内无积水、杂物，房顶无渗漏，门窗安装完毕，室内接地网完成。预埋槽钢应符合设计要求,各点应用水准仪找平，并高于地面5mm 或按设计要求进行，上部不得涂漆，预埋件或预埋槽钢牢固并接地良好。室内铜排接地的安装应符合设计要求，如接地和火焊.并宜在电缆敷设和屏柜安装前进行，避开动火。基础型钢安装的允许偏差项目允许偏差mm/mMm/全长不直度＜1＜5水平度＜1＜5位置偏差和不平行度＜5盘、柜安装的允许偏差项目允许偏差（mm）垂直度（每米）＜1．5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘间＜1成列盘面＜5盘间接缝＜2盘柜就位前,应认真核对图纸,进行图纸会审后确定位置,主控制盘、继电保护盘、自动装置盘应认真核对屏内设备,包括端子排、元件，对于保护屏应核对光纤接线盒，分清专用光纤和复用光纤，分清高频收发信机，信息采集器等并确定位置。成套低压柜安装时进、出口侧母线相序应与设计相符；核对柜内开关容量应与设计相符；柜面出线回路和顺序与设计相符。主控制盘、继电保护...
