二环东路窑头大沟桥施工方案

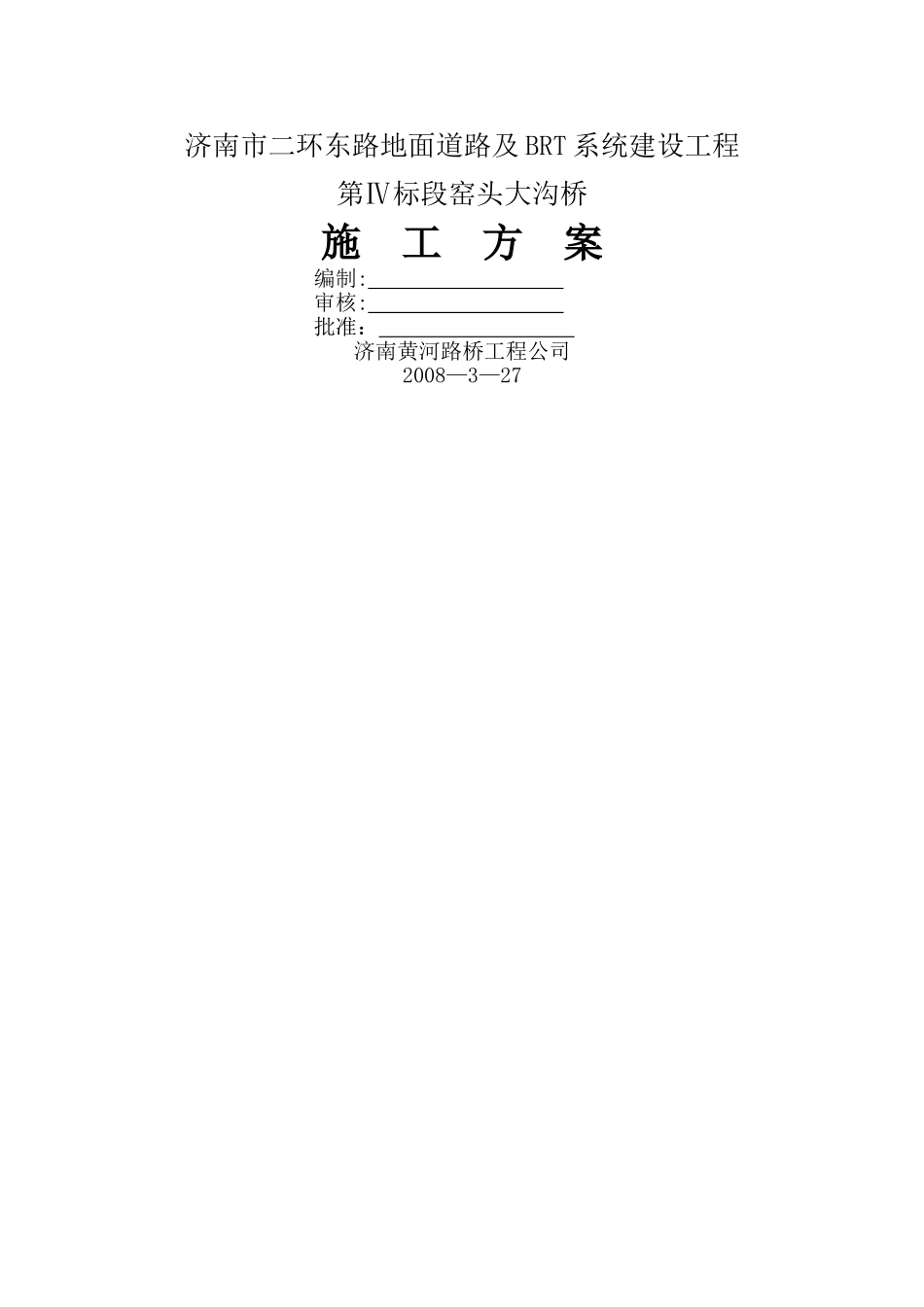

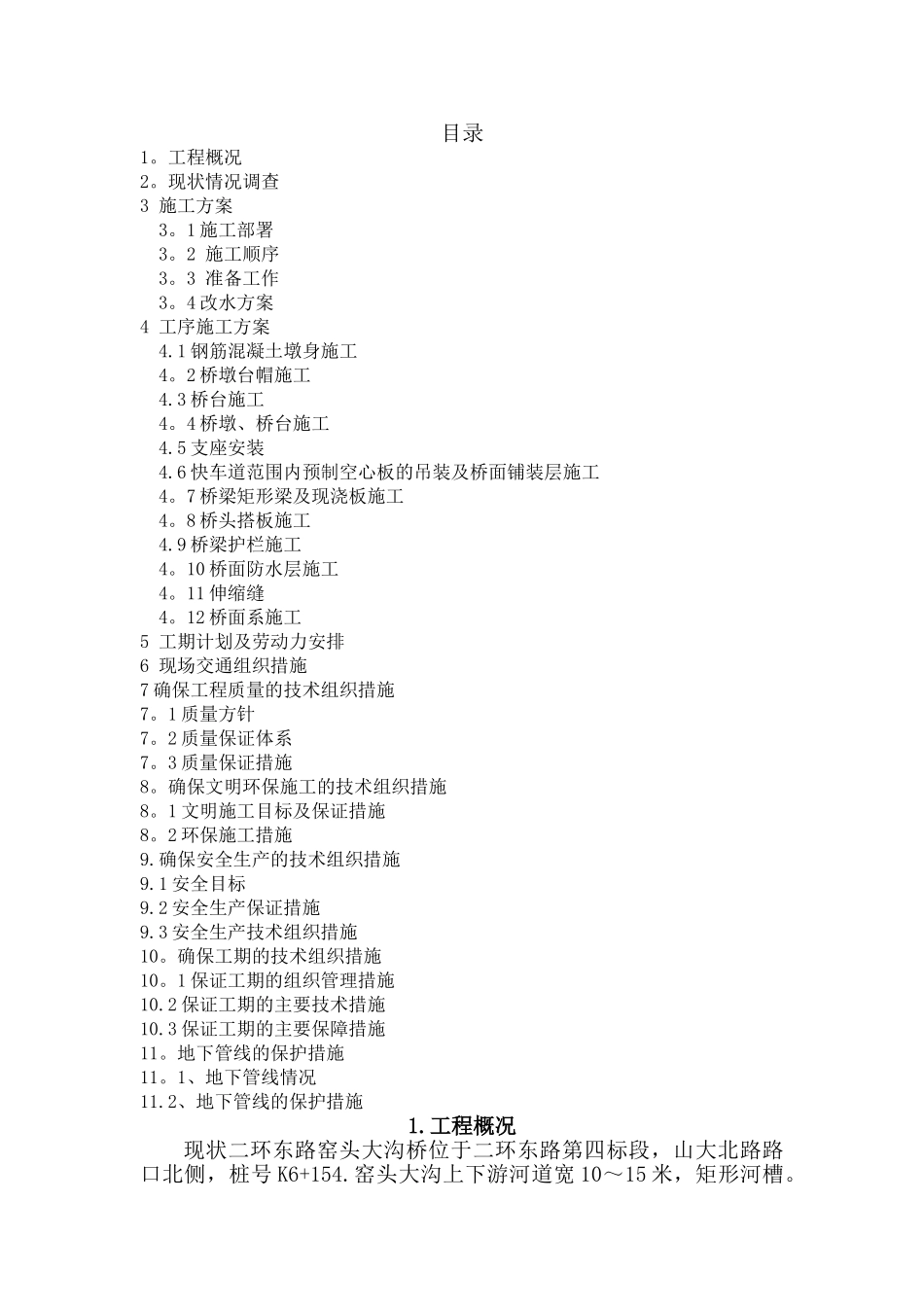

济南市二环东路地面道路及 BRT 系统建设工程第Ⅳ标段窑头大沟桥施 工 方 案编制: 审核: 批准： 济南黄河路桥工程公司2008—3—27目录1。工程概况2。现状情况调查3 施工方案3。1 施工部署3。2 施工顺序3。3 准备工作3。4 改水方案4 工序施工方案4.1 钢筋混凝土墩身施工4。2 桥墩台帽施工4.3 桥台施工4。4 桥墩、桥台施工4.5 支座安装4.6 快车道范围内预制空心板的吊装及桥面铺装层施工4。7 桥梁矩形梁及现浇板施工4。8 桥头搭板施工4.9 桥梁护栏施工4。10 桥面防水层施工4。11 伸缩缝4。12 桥面系施工5 工期计划及劳动力安排6 现场交通组织措施7 确保工程质量的技术组织措施7。1 质量方针7。2 质量保证体系7。3 质量保证措施8。确保文明环保施工的技术组织措施8。1 文明施工目标及保证措施8。2 环保施工措施9.确保安全生产的技术组织措施9.1 安全目标9.2 安全生产保证措施9.3 安全生产技术组织措施10。确保工期的技术组织措施10。1 保证工期的组织管理措施10.2 保证工期的主要技术措施10.3 保证工期的主要保障措施11。地下管线的保护措施11。1、地下管线情况11.2、地下管线的保护措施1.工程概况现状二环东路窑头大沟桥位于二环东路第四标段，山大北路路口北侧，桩号 K6+154.窑头大沟上下游河道宽 10～15 米，矩形河槽。现状旧桥为两跨 2＊7。5 米板桥，宽 50 米.由于不能满足二环东路道路通行及窑头大沟防洪要求,故在本次建设工程中拆除重建。新建桥为三跨 10。1 米的简支板桥，桥长 30。3 米，斜度为 27度。全桥共分四幅，中间两幅为机动车桥，采纳钢筋砼预制板，外侧两幅桥为慢行一体，采纳钢筋砼简支梁，间距 2.5 米，相邻梁之间的空挡布置电力、通信、热力、燃气、路灯等多种管线。为了使桥梁建成后滨河路继续通行，将桥梁的南边跨上下游渐变段临时棚盖起来，待河道两侧房屋拆除、上下游河道拓宽后一并拆除。10。1 米空心板厚 50 厘米,混凝土梁厚 50 厘米,高 67~100 厘米不等。下部基础采纳钢筋砼柔性基础，桥台厚度 80 厘米，桥墩厚度 70 厘米。在桥梁西侧设置栏杆。2。现状情况调查2。1 新旧桥梁之间的关系2.2 现有管线主要管线有：热力、路灯、煤气、自来水、电讯、电力污水管线,管线情况复杂。沿线消防栓、公交站牌等公用设施以及停车场、花坛等设施均需拆除。所有影响桥梁施工的管线，应在开工之初积极联系各管线单位进行迁移工作，以保证桥梁工程的顺利进行，目前东...
