基于BIM模型的装饰工程的放线任务解决方案

基于BIM模型的装饰工程的放线任务解决方案_第1页
1/4

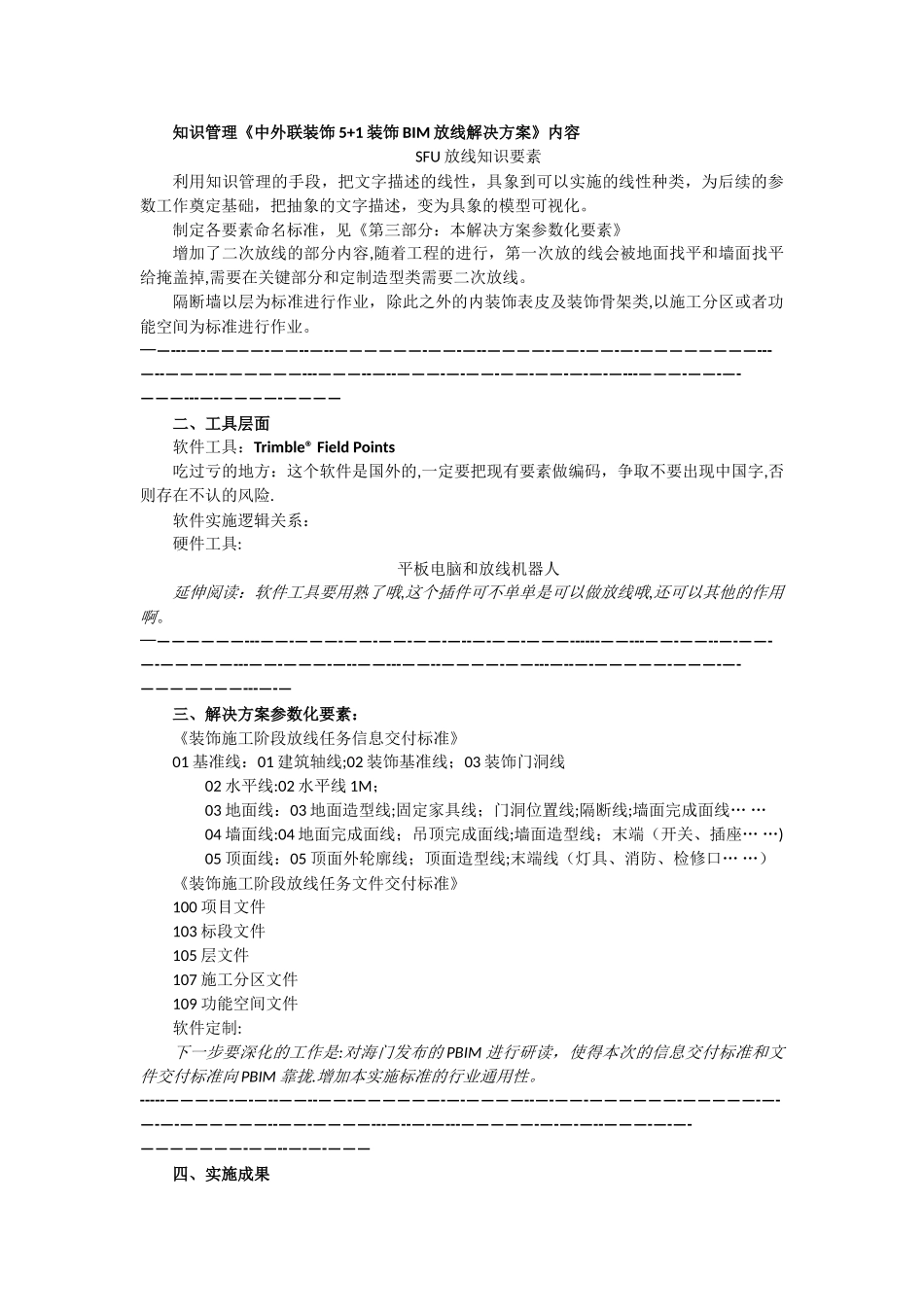

基于BIM模型的装饰工程的放线任务解决方案_第2页
2/4

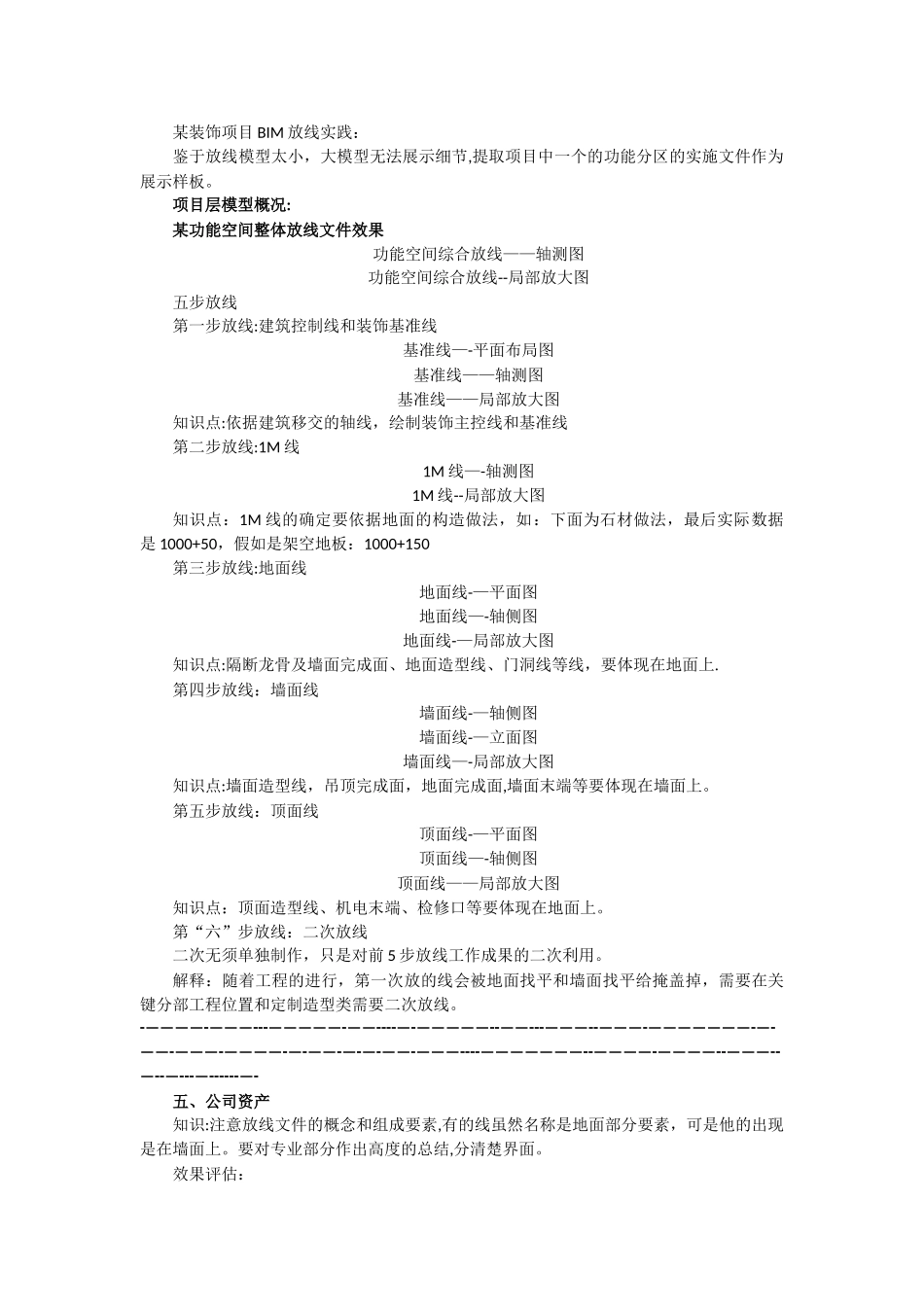

基于BIM模型的装饰工程的放线任务解决方案_第3页
3/4
基于 BIM 模型的装饰工程放线任务解决方案基于 BIM 模型的装饰工程放线任务解决方案现状:BIM 模型在经过系列的动作后,我们确认它已经完美了.因为每个人说它很重要,是我们所有人的工作依据,使得它太自信了,静静地躺在我们电脑里面,养尊处优的待在有空调的办公室里面。如何让他从电脑上站起来,走出屏幕,进入现场是一个当下需要解决的问题:调教它,让它掌握施工场地上最原始的沟通语言,进入现场和一线的工人同时工作。告诉他:醒醒了,你是为所有人服务的,起来!走两步……解决方案目标:在办公室里利用 BIM 模型完成现场 80%的放线作业,促使电脑里面的装饰 BIM 模型为现场的施工作业提供实施依据,半间接或干脆直接的把模型落在地面上,你就拿着文件在现场这么干。把专业的、复杂的 BIM 语言通过一个工具,转换为施工场地现场能实施的语言。工作任务范围说明:说明:1.现场数据采集完毕;2.装饰 BIM 深化模型已经实施完毕;3.工期紧张,要求在施工准备阶段,完成厂家定制产品的下料工作:4.本方案解决聚焦:装饰放线文件任务包(基于施工节点的深化装饰 BIM 模型);装饰放线的基本概念:装饰施工单位在中标后,进场与土建单位进行主控线及各楼层标高控制线的移交工作,结合项目的建筑总平面图与装饰设计图,在现场进行放线工作,围绕放线依据开展生产活动。主要目的是核对装饰施工各层的平面总图上理论尺寸与现场是否符合,为现场的深化设计提供第一次实际数据。为设计师调整和确认方案提供可靠的依据.装饰放线的重要性:放线工作的质量直接影响到工期,因为放线的背后是多种类厂家的定制下料.尤其是工期紧张的项目,放线工作特别关键。实施解决路径:专项课题实施流程———-——-—--—-——--————---———--———-———--——-—-——-————---——---———---——-——-—-————-——-—-——-——-—-—————-—-—-——-—--—---———-—-——--——--————-—一、专业知识:为了使得本解决方案通用且科学,决定在公司已有装饰放线知识的基础上,汇总装饰百强企业的先进技术经验,进行放线知识管理.在收集的过程中,发现《金螳螂五步放线法》对社会公开,且为多个公司采纳并借鉴,因此决定以金螳螂五步放线法为主体开展本任务的参数化工作.收集到资料多为碎片式的、框架内容,无具体实施细节.需要结合公司自身工程经验,进行了知识管理。拆解工作:《金螳螂五步放线法》内容:金螳螂五步放线法架构要素金螳...
