2025年电力系统继电保护知识点总结文字部分

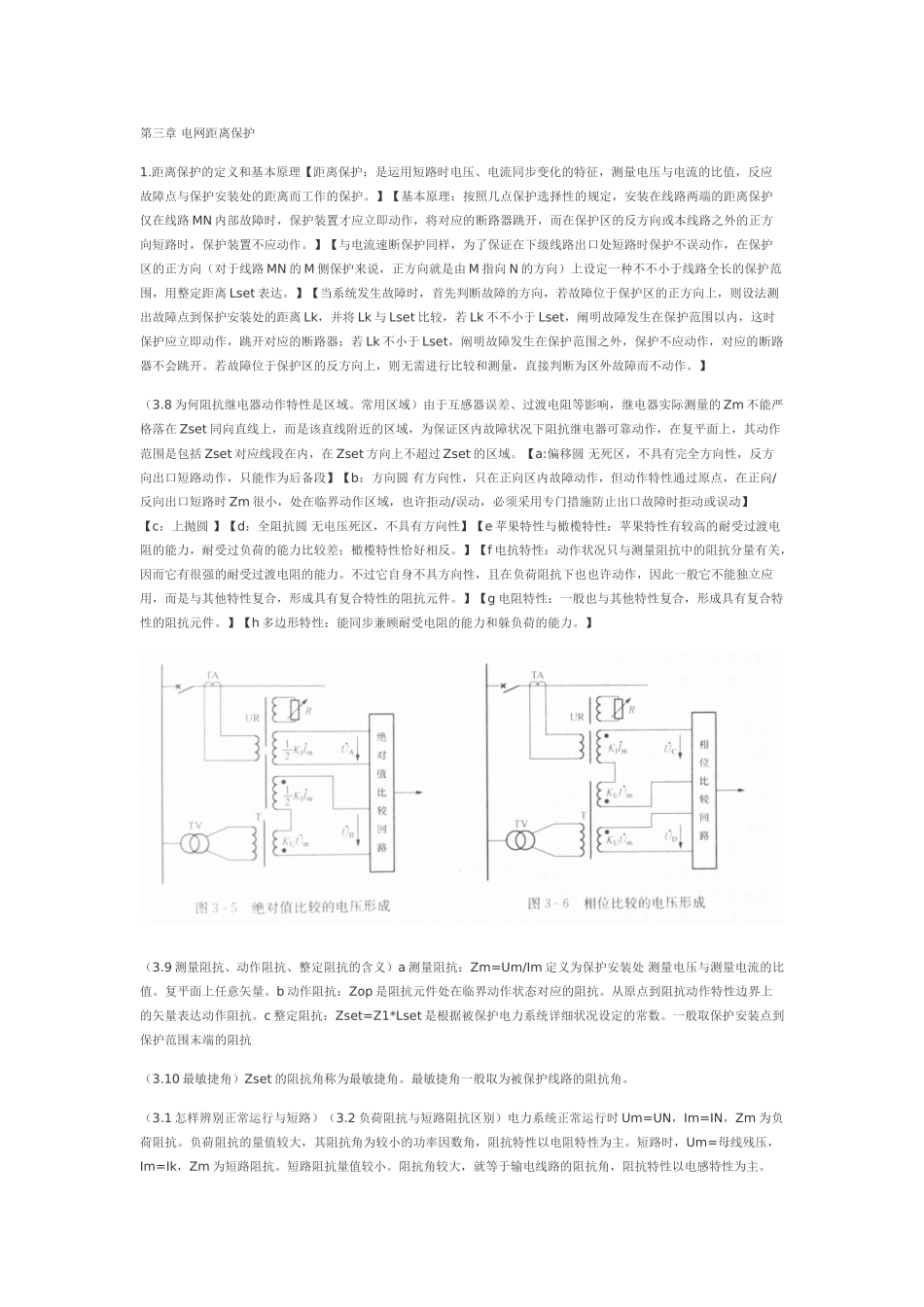

2025年电力系统继电保护知识点总结文字部分_第1页
1/13

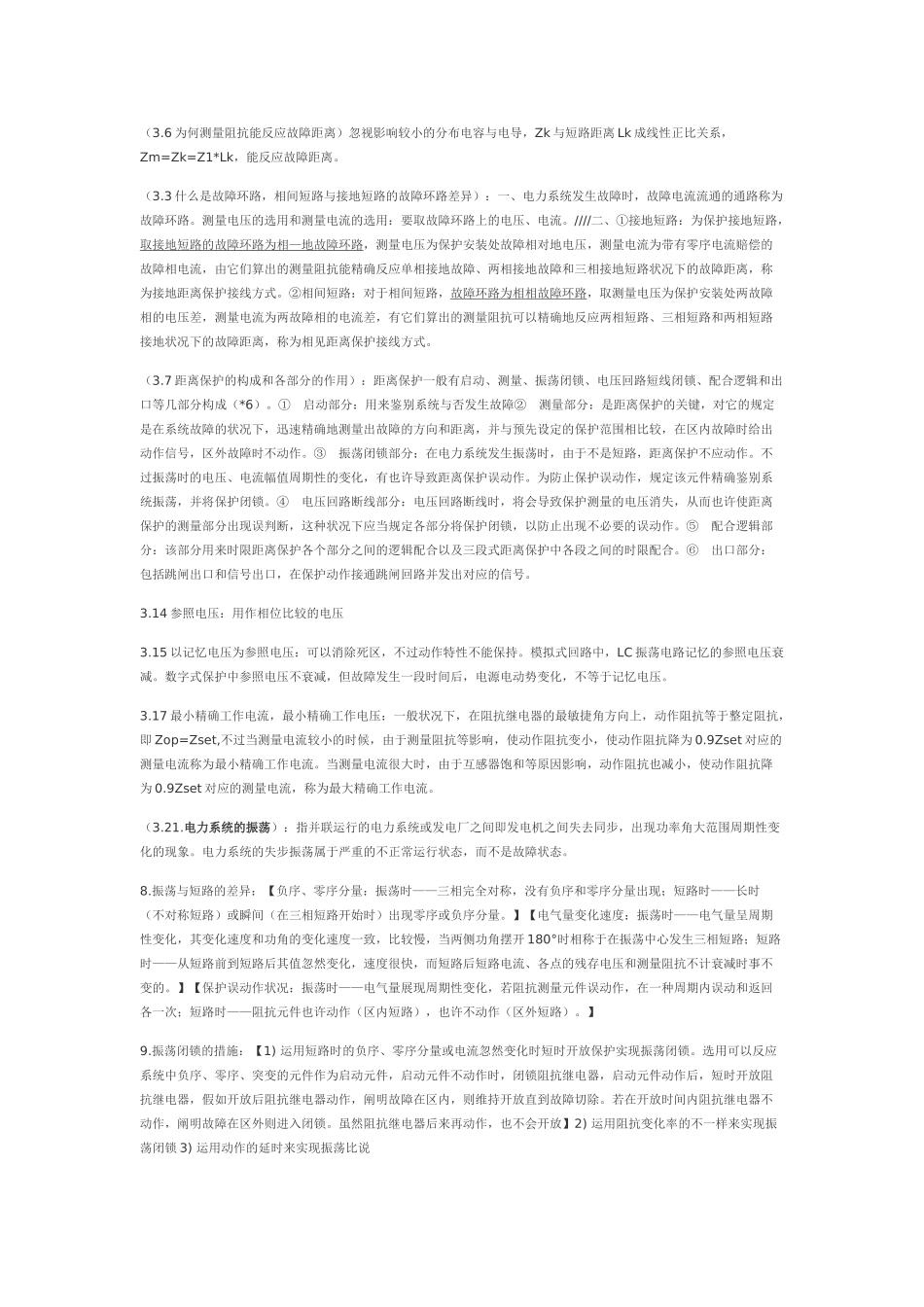

2025年电力系统继电保护知识点总结文字部分_第2页
2/13

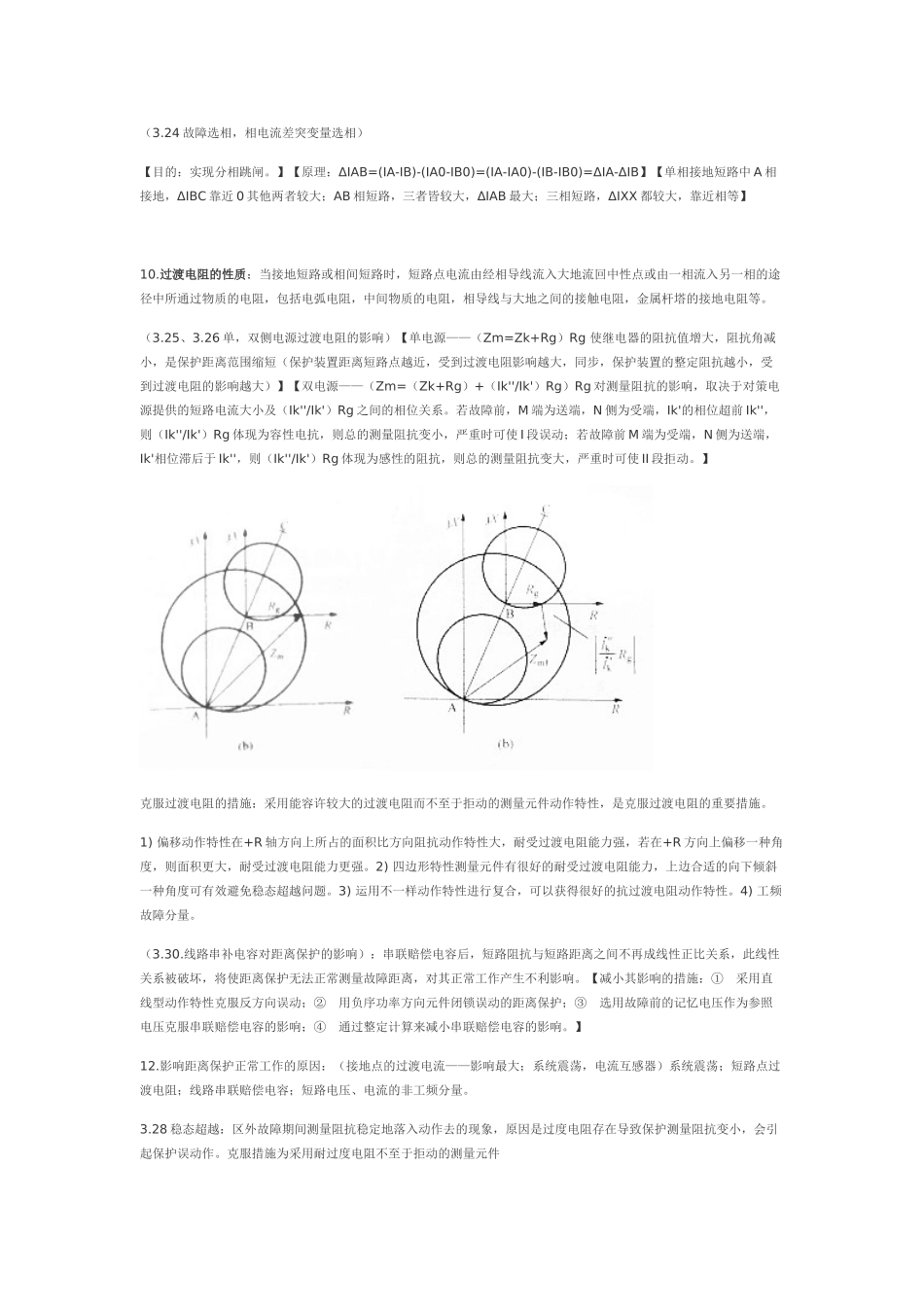

2025年电力系统继电保护知识点总结文字部分_第3页
3/13
第三章 电网距离保护1.距离保护的定义和基本原理【距离保护:是运用短路时电压、电流同步变化的特征,测量电压与电流的比值,反应故障点与保护安装处的距离而工作的保护。】【基本原理:按照几点保护选择性的规定,安装在线路两端的距离保护仅在线路 MN 内部故障时,保护装置才应立即动作,将对应的断路器跳开,而在保护区的反方向或本线路之外的正方向短路时,保护装置不应动作。】【与电流速断保护同样,为了保证在下级线路出口处短路时保护不误动作,在保护区的正方向(对于线路 MN 的 M 侧保护来说,正方向就是由 M 指向 N 的方向)上设定一种不不小于线路全长的保护范围,用整定距离 Lset 表达。】【当系统发生故障时,首先判断故障的方向,若故障位于保护区的正方向上,则设法测出故障点到保护安装处的距离 Lk,并将 Lk 与 Lset 比较,若 Lk 不不小于 Lset,阐明故障发生在保护范围以内,这时保护应立即动作,跳开对应的断路器;若 Lk 不小于 Lset,阐明故障发生在保护范围之外,保护不应动作,对应的断路器不会跳开。若故障位于保护区的反方向上,则无需进行比较和测量,直接判断为区外故障而不动作。】(3.8 为何阻抗继电器动作特性是区域。常用区域)由于互感器误差、过渡电阻等影响,继电器实际测量的 Zm 不能严格落在 Zset 同向直线上,而是该直线附近的区域,为保证区内故障状况下阻抗继电器可靠动作,在复平面上,其动作范围是包括 Zset 对应线段在内,在 Zset 方向上不超过 Zset 的区域。【a:偏移圆 无死区,不具有完全方向性,反方向出口短路动作,只能作为后备段】【b:方向圆 有方向性,只在正向区内故障动作,但动作特性通过原点,在正向/反向出口短路时 Zm 很小,处在临界动作区域,也许拒动/误动,必须采用专门措施防止出口故障时拒动或误动】【c:上抛圆 】【d:全阻抗圆 无电压死区,不具有方向性】【e 苹果特性与橄榄特性:苹果特性有较高的耐受过渡电阻的能力,耐受过负荷的能力比较差;橄榄特性恰好相反。】【f 电抗特性:动作状况只与测量阻抗中的阻抗分量有关,因而它有很强的耐受过渡电阻的能力。不过它自身不具方向性,且在负荷阻抗下也也许动作,因此一般它不能独立应用,而是与其他特性复合,形成具有复合特性的阻抗元件。】【g 电阻特性:一般也与其他特性复合,形成具有复合特性的阻抗元件。】【h 多边形特性:能同步兼顾耐受电阻的能力和躲负荷的能力。】(3.9 ...
