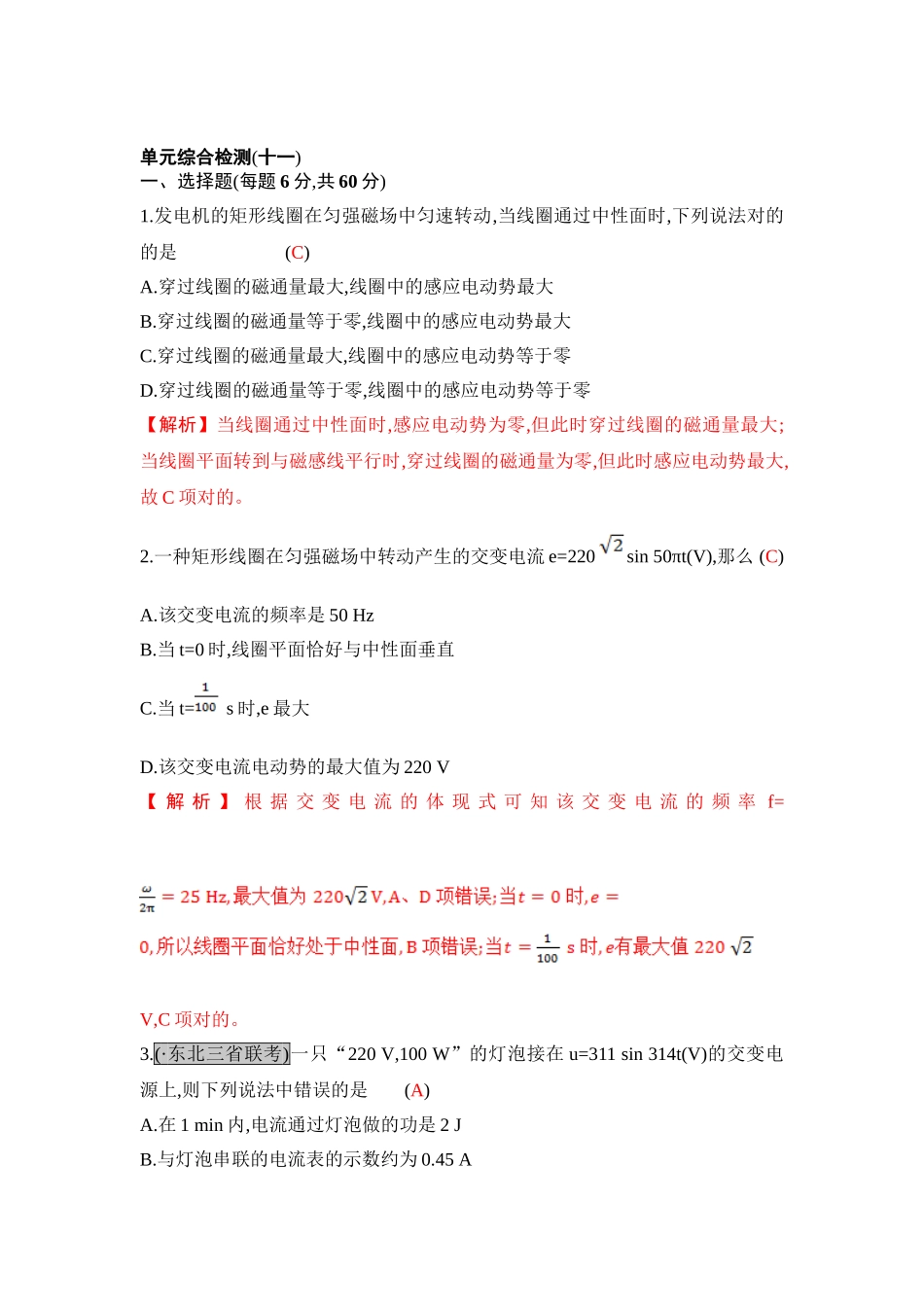

单元综合检测(十一) 一、选择题(每题 6 分,共 60 分)1.发电机的矩形线圈在匀强磁场中匀速转动,当线圈通过中性面时,下列说法对的的是(C)A.穿过线圈的磁通量最大,线圈中的感应电动势最大B.穿过线圈的磁通量等于零,线圈中的感应电动势最大C.穿过线圈的磁通量最大,线圈中的感应电动势等于零D.穿过线圈的磁通量等于零,线圈中的感应电动势等于零【解析】当线圈通过中性面时,感应电动势为零,但此时穿过线圈的磁通量最大;当线圈平面转到与磁感线平行时,穿过线圈的磁通量为零,但此时感应电动势最大,故 C 项对的。2.一种矩形线圈在匀强磁场中转动产生的交变电流 e=220 sin 50πt(V),那么 (C)A.该交变电流的频率是 50 HzB.当 t=0 时,线圈平面恰好与中性面垂直C.当 t= s 时,e 最大D.该交变电流电动势的最大值为 220 V【 解 析 】 根 据 交 变 电 流 的 体 现 式 可 知 该 交 变 电 流 的 频 率 f= V,C 项对的。3.(·东北三省联考)一只“220 V,100 W”的灯泡接在 u=311 sin 314t(V)的交变电源上,则下列说法中错误的是(A)A.在 1 min 内,电流通过灯泡做的功是 2 JB.与灯泡串联的电流表的示数约为 0.45 AC.与灯泡并联的电压表的示数为 220 VD.通过灯泡的电流的体现式为 i=0.64 sin 314t(A)【 解 析 】 由 交 变 电 流 的 体 现 式 可 知 该 交 变 电 流 的 有 效 值 为×0.45 A≈0.64 A,D 项对的。4.如图所示,一种理想变压器,初级线圈的匝数为 n1,a、b 接交流电源,次级线圈匝数为 n2,与负载电阻 R 相连接,R=40 Ω。图中电压表的示数为 100 V,初级线圈的电流为 0.4 A。下列说法对的的是(C)A.次级线圈中电流的最大值为 1 AB.初级和次级线圈的匝数比 n1∶n2=2∶5C.假如将另一种阻值为 R 的电阻与负载电阻并联,图中电流表的示数为 2 AD.假如将另一种阻值为 R 的电阻与负载电阻串联,变压器消耗的电功率是 80 W【解析】交流电源输送给变压器的功率 P1=I1U1=0.4×100 W=40 W,由于 P1=P2,因此P2=40 W,又P2=22=20 W,D 项错误。5.如图所示,甲是远距离输电线路的示意图,乙是发电机输出电压随时间变化的图象,则(D)A.顾客用电器上交流电的频率是 100 HzB.发电机输出交流电的电压有效值是 500 VC.输出线的电流只由降压变压器原副线圈的匝数比决定D.当顾客用电器的总电阻增大时,输电线上损失的功率减小【解析】从图乙得交流电的频率是 50 Hz,变压...
