2025年高考物理第一轮总复习考点集训检测VIP专享

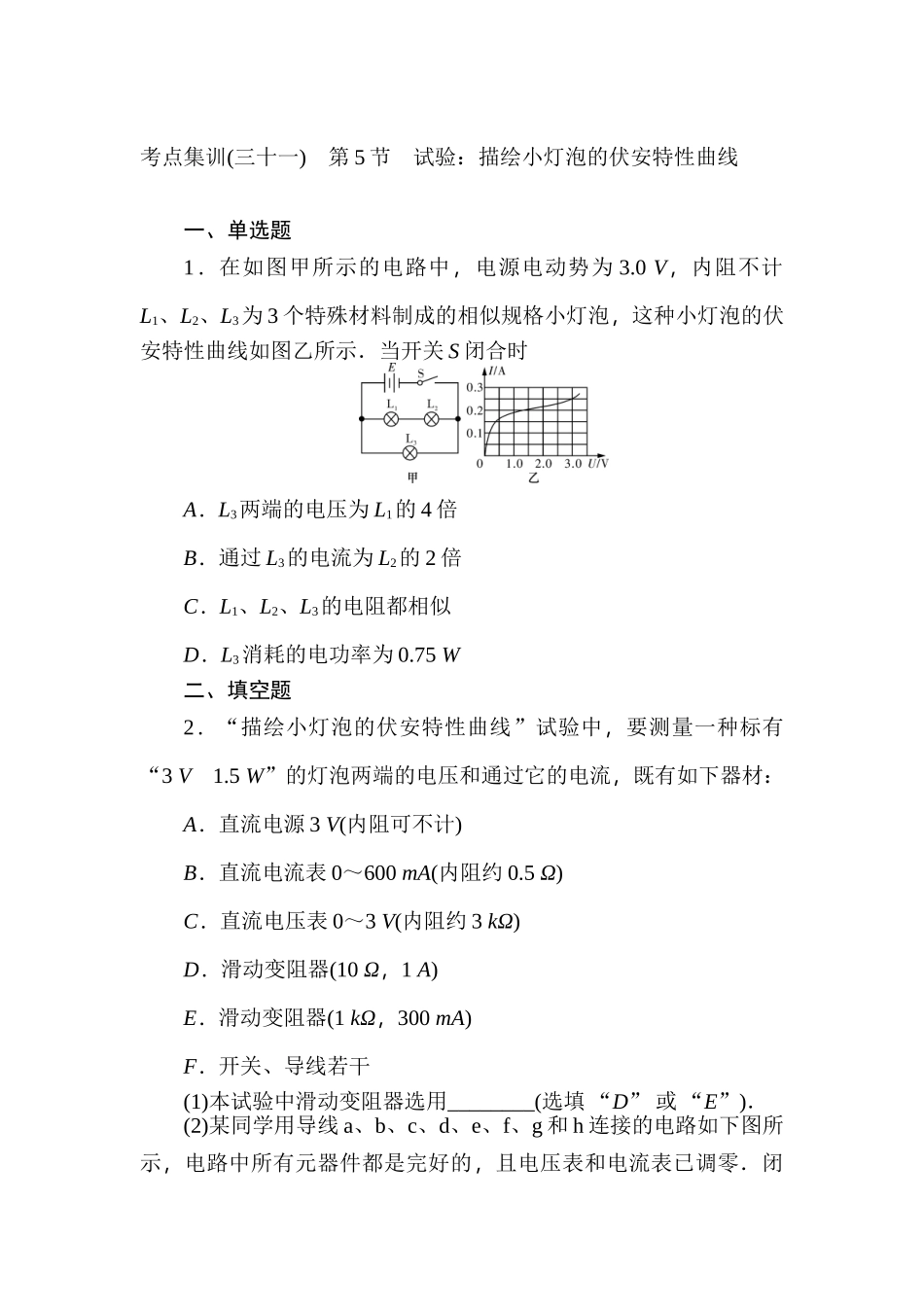

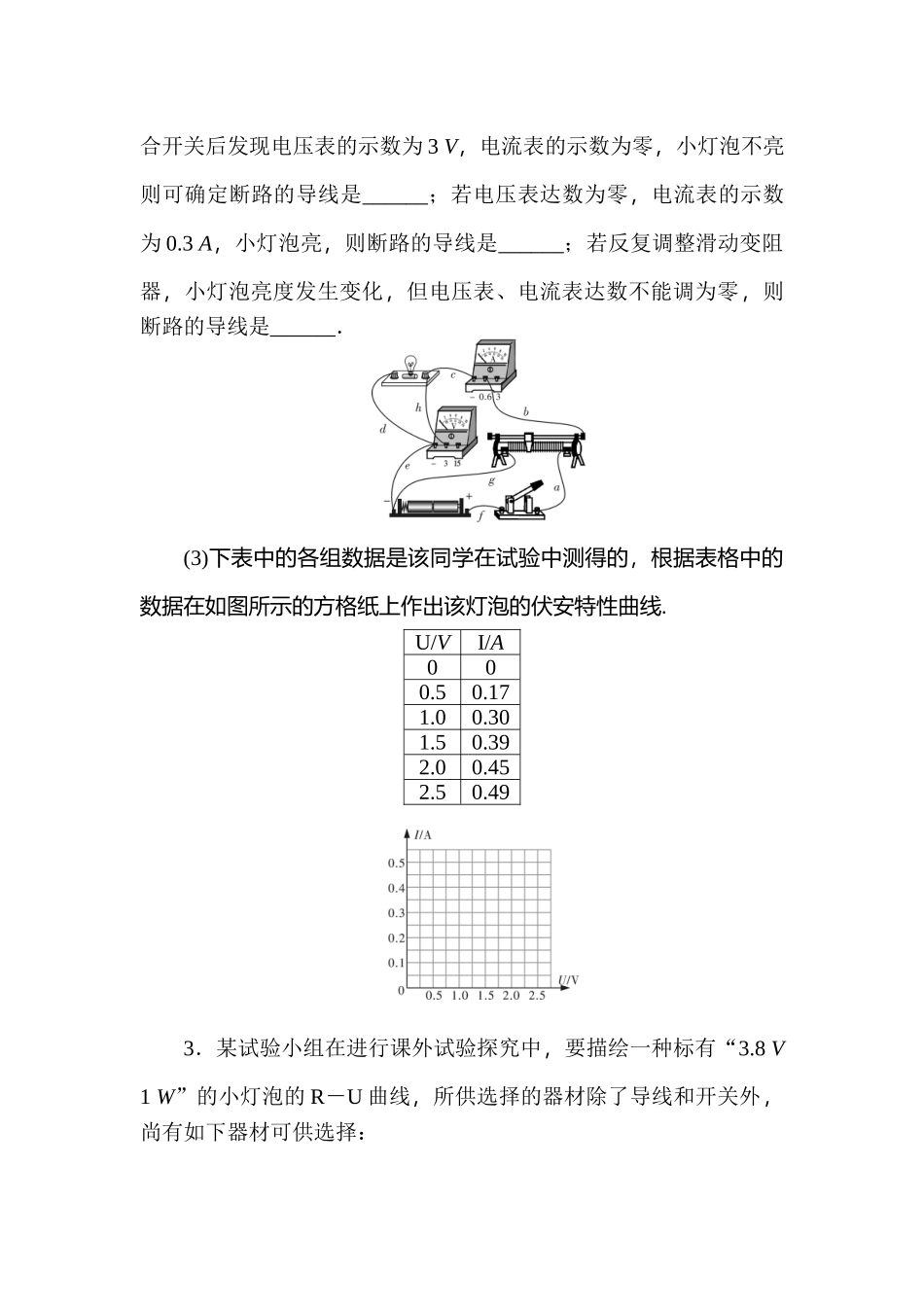

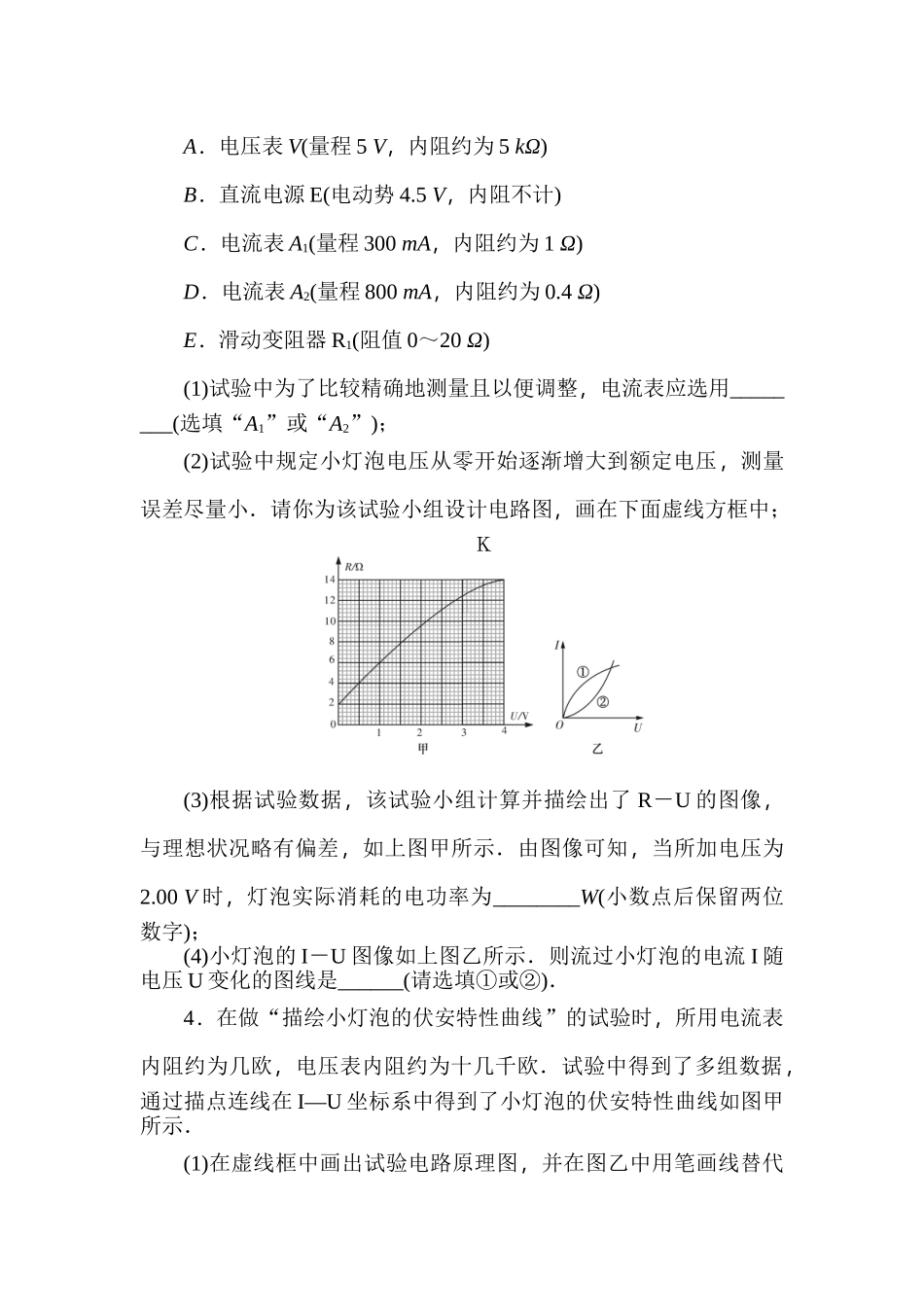

考点集训(三十一) 第 5 节 试验：描绘小灯泡的伏安特性曲线 一、单选题1．在如图甲所示的电路中，电源电动势为 3.0 V，内阻不计L1、L2、L3为 3 个特殊材料制成的相似规格小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关 S 闭合时A．L3两端的电压为 L1的 4 倍B．通过 L3的电流为 L2的 2 倍C．L1、L2、L3的电阻都相似D．L3消耗的电功率为 0.75 W二、填空题2．“描绘小灯泡的伏安特性曲线”试验中，要测量一种标有“3 V 1.5 W”的灯泡两端的电压和通过它的电流，既有如下器材：A．直流电源 3 V(内阻可不计)B．直流电流表 0～600 mA(内阻约 0.5 Ω)C．直流电压表 0～3 V(内阻约 3 kΩ)D．滑动变阻器(10 Ω，1 A)E．滑动变阻器(1 kΩ，300 mA)F．开关、导线若干(1)本试验中滑动变阻器选用________(选填 “D” 或 “E”)．(2)某同学用导线 a、b、c、d、e、f、g 和 h 连接的电路如下图所示，电路中所有元器件都是完好的，且电压表和电流表已调零．闭合开关后发现电压表的示数为 3 V，电流表的示数为零，小灯泡不亮则可确定断路的导线是______；若电压表达数为零，电流表的示数为 0.3 A，小灯泡亮，则断路的导线是______；若反复调整滑动变阻器，小灯泡亮度发生变化，但电压表、电流表达数不能调为零，则断路的导线是______．(3)下表中的各组数据是该同学在试验中测得的，根据表格中的数据在如图所示的方格纸上作出该灯泡的伏安特性曲线.U/VI/A000.50.171.00.301.50.392.00.452.50.493．某试验小组在进行课外试验探究中，要描绘一种标有“3.8 V 1 W”的小灯泡的 R－U 曲线，所供选择的器材除了导线和开关外，尚有如下器材可供选择：A．电压表 V(量程 5 V，内阻约为 5 kΩ)B．直流电源 E(电动势 4.5 V，内阻不计)C．电流表 A1(量程 300 mA，内阻约为 1 Ω)D．电流表 A2(量程 800 mA，内阻约为 0.4 Ω)E．滑动变阻器 R1(阻值 0～20 Ω)(1)试验中为了比较精确地测量且以便调整，电流表应选用________(选填“A1”或“A2”)；(2)试验中规定小灯泡电压从零开始逐渐增大到额定电压，测量误差尽量小．请你为该试验小组设计电路图，画在下面虚线方框中；Ｋ(3)根据试验数据，该试验小组计算并描绘出了 R－U 的图像，与理想状况略有偏差，如上图甲所示．由图像可知，当所加电压为2.00 V 时，灯泡实际消耗的电功率为________W(小数点后保留两位数字)；(4)小灯泡的 I－U 图像如上...
