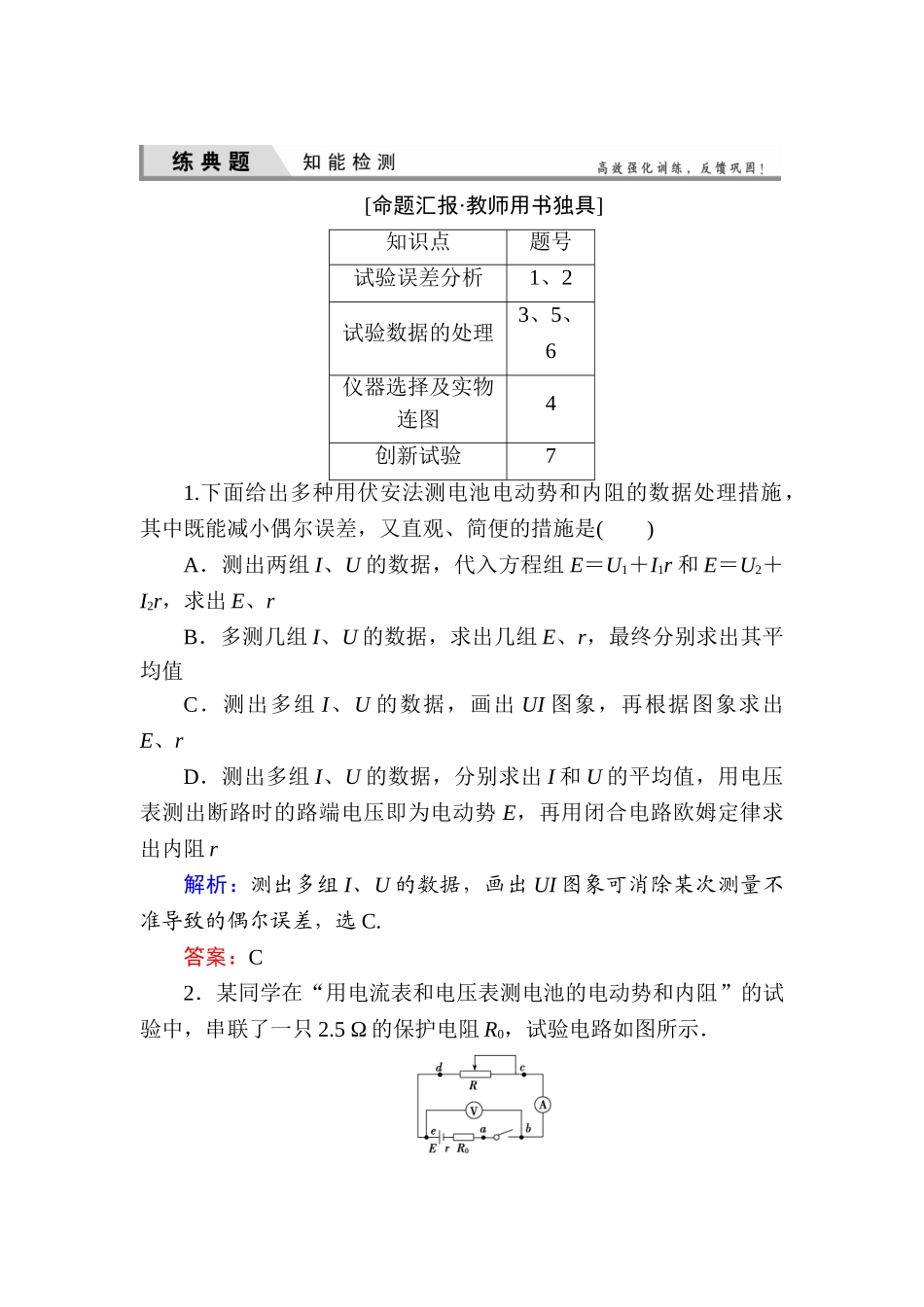

[命题汇报·教师用书独具]知识点题号试验误差分析1、2试验数据的处理3、5、6仪器选择及实物连图4创新试验71.下面给出多种用伏安法测电池电动势和内阻的数据处理措施，其中既能减小偶尔误差，又直观、简便的措施是( )A．测出两组 I、U 的数据，代入方程组 E＝U1＋I1r 和 E＝U2＋I2r，求出 E、rB．多测几组 I、U 的数据，求出几组 E、r，最终分别求出其平均值C．测出多组 I、U 的数据，画出 UI 图象，再根据图象求出E、rD．测出多组 I、U 的数据，分别求出 I 和 U 的平均值，用电压表测出断路时的路端电压即为电动势 E，再用闭合电路欧姆定律求出内阻 r解析：测出多组 I、U 的数据，画出 UI 图象可消除某次测量不准导致的偶尔误差，选 C.答案：C2．某同学在“用电流表和电压表测电池的电动势和内阻”的试验中，串联了一只 2.5 Ω 的保护电阻 R0，试验电路如图所示．(1)连好电路后，当该同学闭合电键时，发现电流表达数为 0，电压表达数不为 0.检查各接线柱均未接错，接触良好且未发生短路；他 用 多 用 电 表 的 电 压 挡 检 查 电 路 ， 把 两 表 笔 分 别 接a、b，b、c，d、e 时，示数均为 0，把两表笔接 c、d 时，示数与电压表达数相似，由此可推断故障是________________________________________________________________________．(2)按电路原理图及用多用电表的电压挡检查电路，把两表笔分别接 c、d 时的实物电路图如下图所示，请以笔画线替代导线连接起来．解析：(1)根据电流表达数为零，可以确定是断路故障，根据电压检测状况，可以确定故障是滑动变阻器 R 断路．(2)如图所示答案：见解析3．(高考安徽理综)根据闭合电路欧姆定律，用图 1 所示电路可以测定电池的电动势和内电阻．图中 R0是定值电阻，通过变化 R 的阻值，测出 R0两端的对应电压 U12，对所得的试验数据进行处理，就可以实现测量目的．根据试验数据在R 坐标系中描出坐标点，如图 2 所示．已知 R0＝150 Ω，请完毕如下数据分析和处理．(1)图 2 中电阻为____________Ω 的数据点应剔除；(2)在坐标纸上画出R 的关系图线；(3)图线的斜率是____________(V－1·Ω－1)，由此可得电池电动势Ex＝____________ V.解析：由闭合电路欧姆定律得 Ex＝U12＋I(R＋rx)把 I＝代入上式得 Ex＝U12＋(R＋rx)变形得＝＋＋R从上式看出和 R 是线性关系，图象是直线，应剔除 R＝80.0 Ω的数据点．根据所描点画出...
