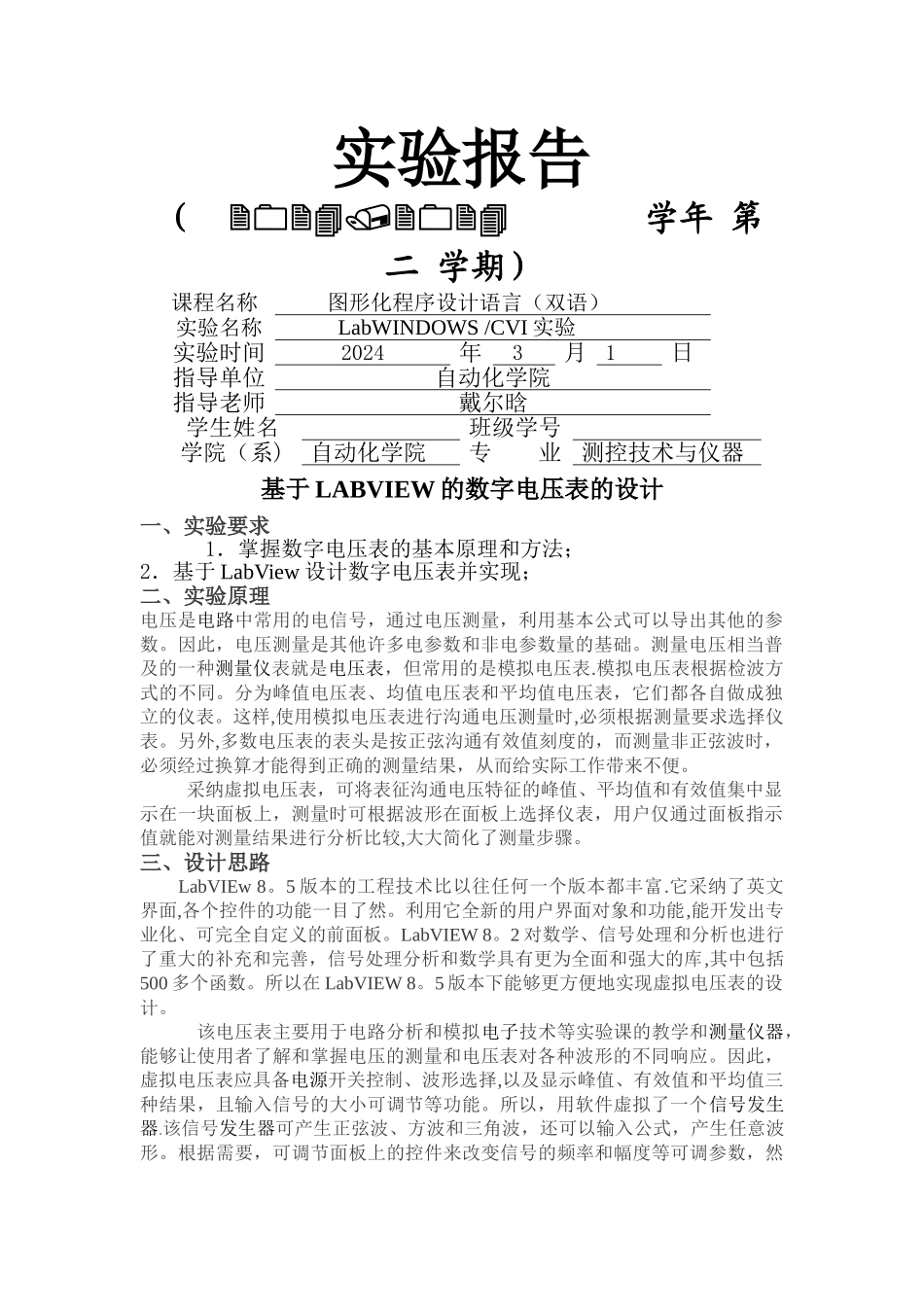

基于LabVIEW的设计的电压表的设计1_第1页
1/4

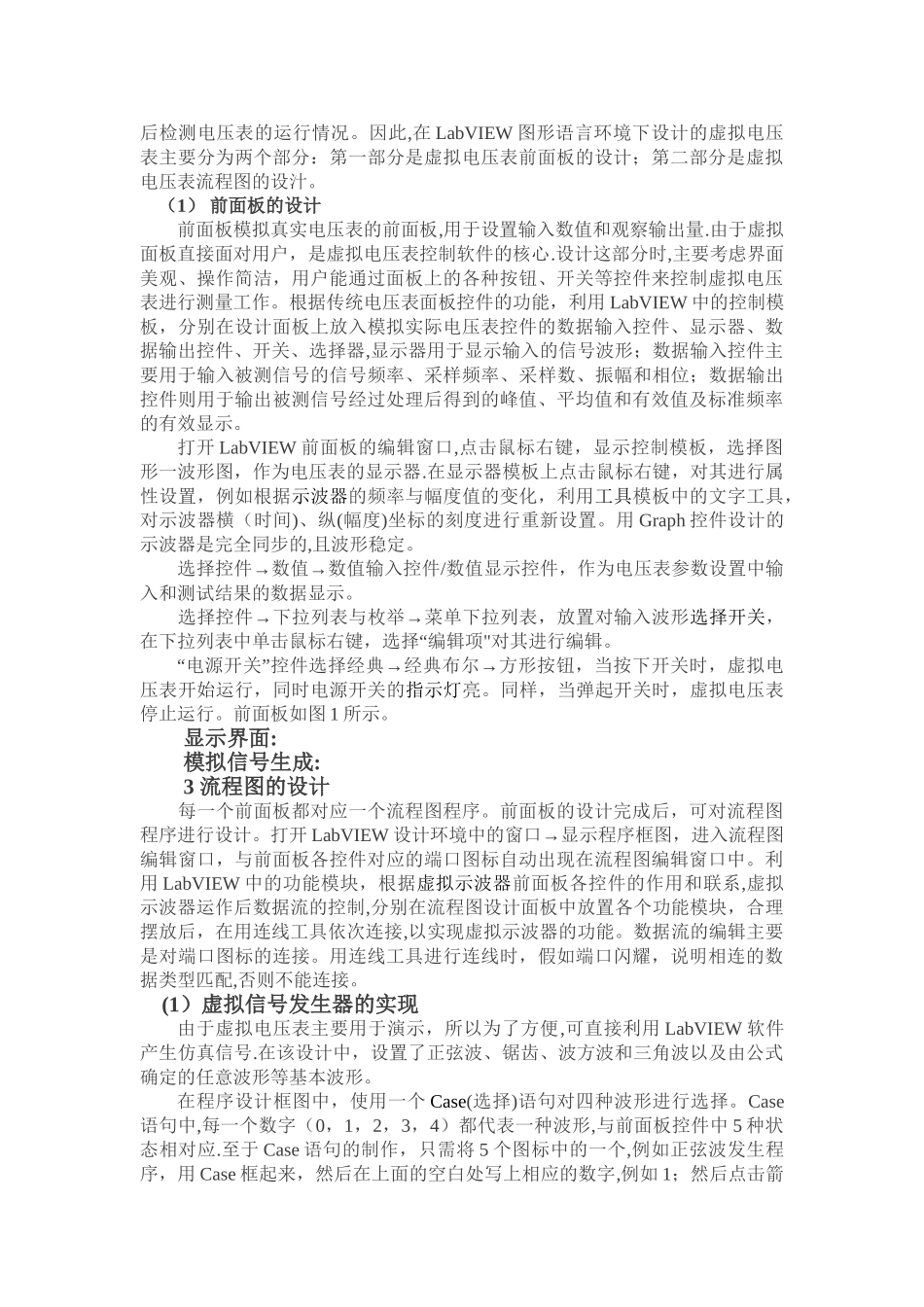

基于LabVIEW的设计的电压表的设计1_第2页
2/4

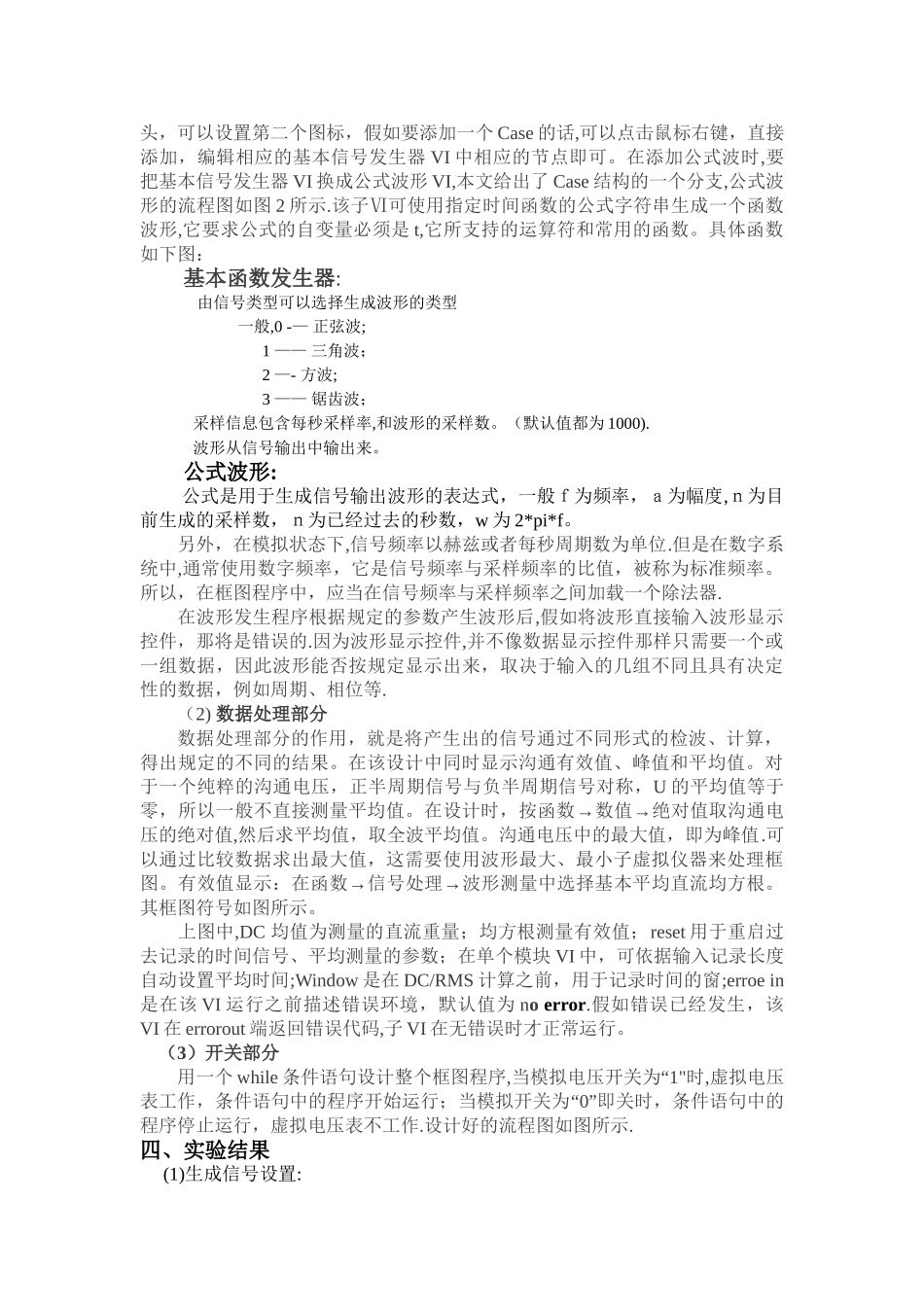

基于LabVIEW的设计的电压表的设计1_第3页
3/4
实验报告( 2024/2024 学年 第 二 学期)课程名称 图形化程序设计语言(双语)实验名称LabWINDOWS /CVI 实验实验时间2024年 3月1日指导单位自动化学院指导老师戴尔晗学生姓名班级学号学院(系)自动化学院专 业测控技术与仪器基于 LABVIEW 的数字电压表的设计一、实验要求1.掌握数字电压表的基本原理和方法;2.基于 LabView 设计数字电压表并实现;二、实验原理电压是电路中常用的电信号,通过电压测量,利用基本公式可以导出其他的参数。因此,电压测量是其他许多电参数和非电参数量的基础。测量电压相当普及的一种测量仪表就是电压表,但常用的是模拟电压表.模拟电压表根据检波方式的不同。分为峰值电压表、均值电压表和平均值电压表,它们都各自做成独立的仪表。这样,使用模拟电压表进行沟通电压测量时,必须根据测量要求选择仪表。另外,多数电压表的表头是按正弦沟通有效值刻度的,而测量非正弦波时,必须经过换算才能得到正确的测量结果,从而给实际工作带来不便。 采纳虚拟电压表,可将表征沟通电压特征的峰值、平均值和有效值集中显示在一块面板上,测量时可根据波形在面板上选择仪表,用户仅通过面板指示值就能对测量结果进行分析比较,大大简化了测量步骤。三、设计思路 LabVIEw 8。5 版本的工程技术比以往任何一个版本都丰富.它采纳了英文界面,各个控件的功能一目了然。利用它全新的用户界面对象和功能,能开发出专业化、可完全自定义的前面板。LabVIEW 8。2 对数学、信号处理和分析也进行了重大的补充和完善,信号处理分析和数学具有更为全面和强大的库,其中包括500 多个函数。所以在 LabVIEW 8。5 版本下能够更方便地实现虚拟电压表的设计。 该电压表主要用于电路分析和模拟电子技术等实验课的教学和测量仪器,能够让使用者了解和掌握电压的测量和电压表对各种波形的不同响应。因此,虚拟电压表应具备电源开关控制、波形选择,以及显示峰值、有效值和平均值三种结果,且输入信号的大小可调节等功能。所以,用软件虚拟了一个信号发生器.该信号发生器可产生正弦波、方波和三角波,还可以输入公式,产生任意波形。根据需要,可调节面板上的控件来改变信号的频率和幅度等可调参数,然后检测电压表的运行情况。因此,在 LabVIEW 图形语言环境下设计的虚拟电压表主要分为两个部分:第一部分是虚拟电压表前面板的设计;第二部分是虚拟电压表流程图的设汁。 (1) 前面板的设计前面板模拟真实电压表的前面板,用于设置...
