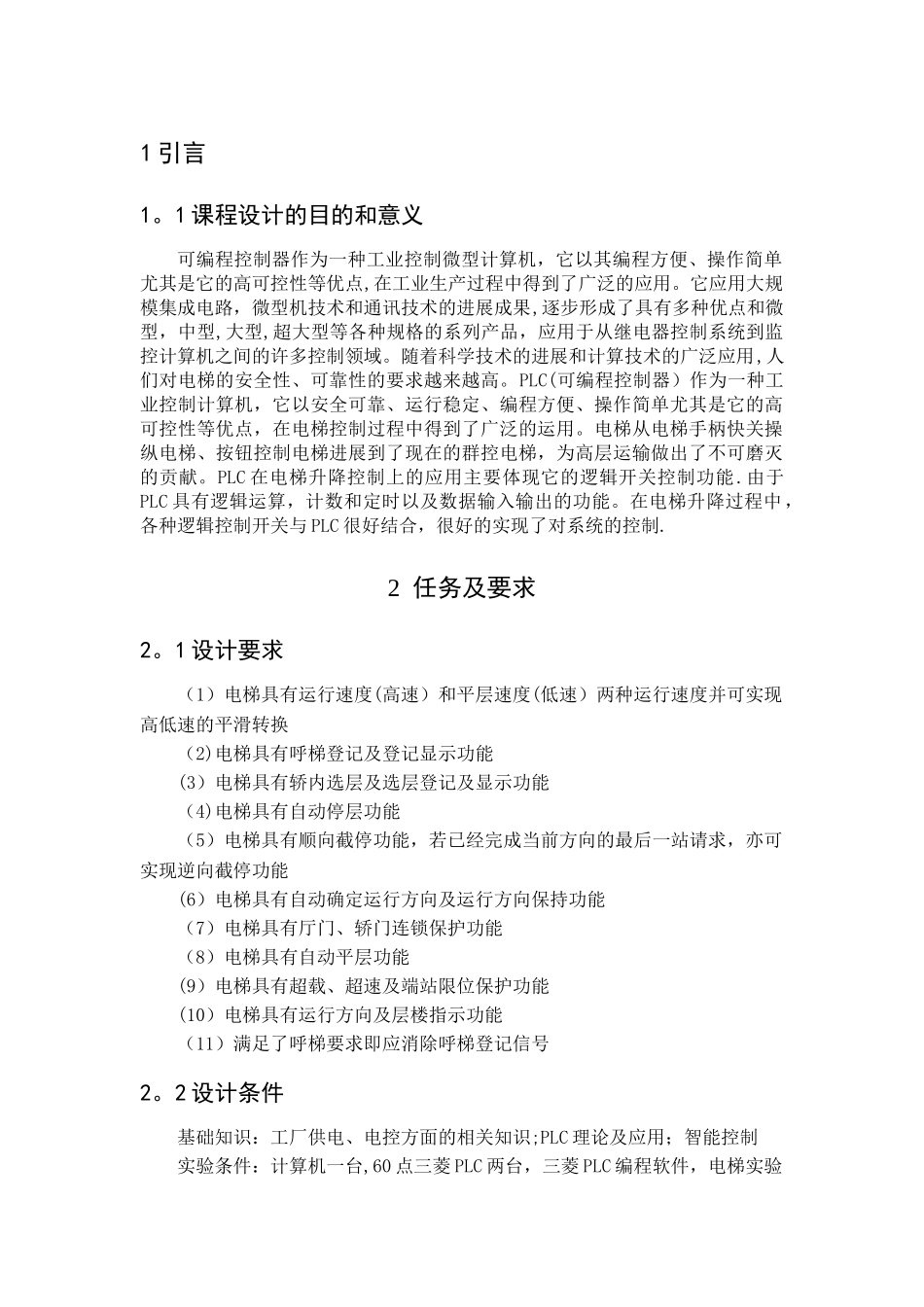

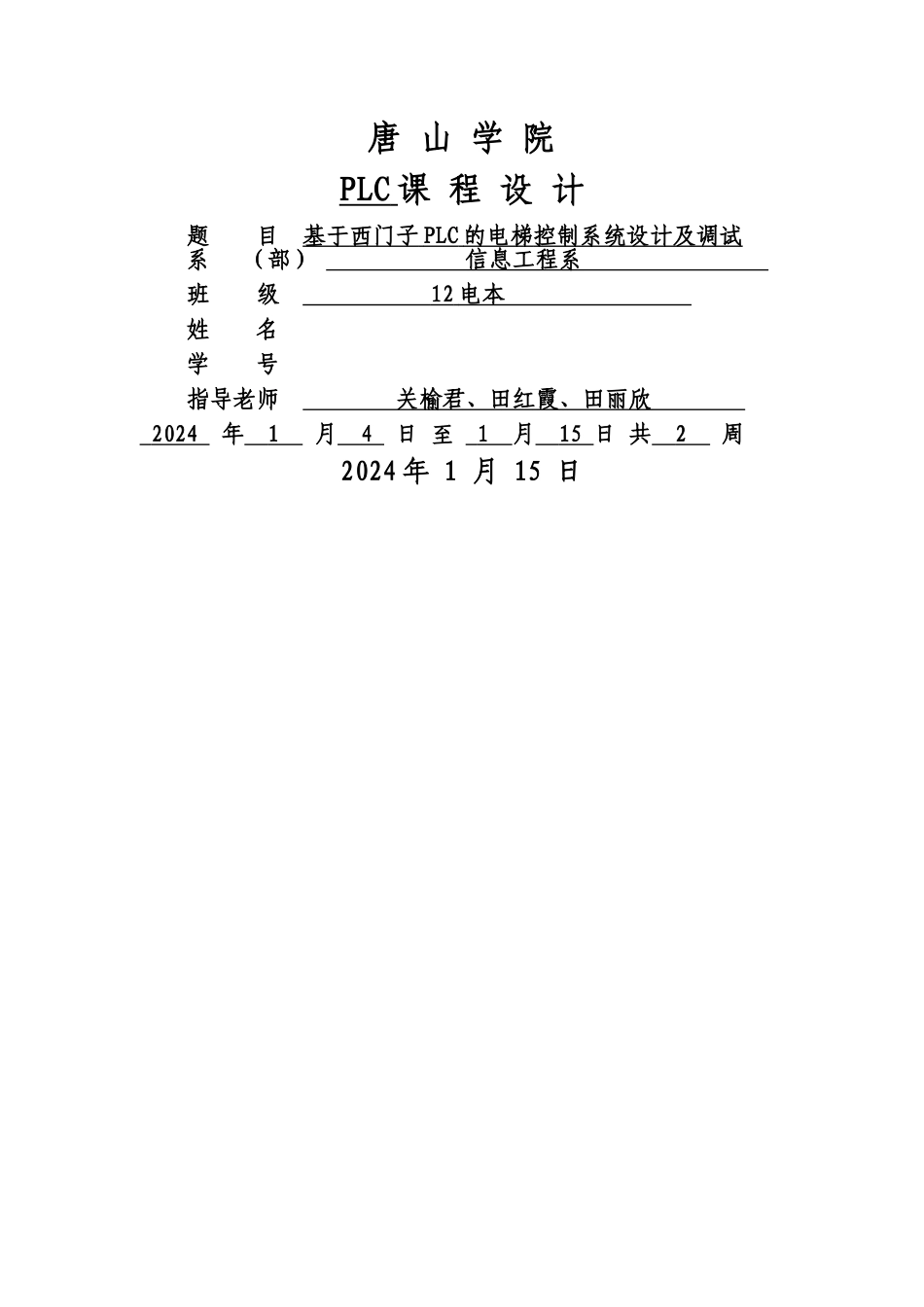

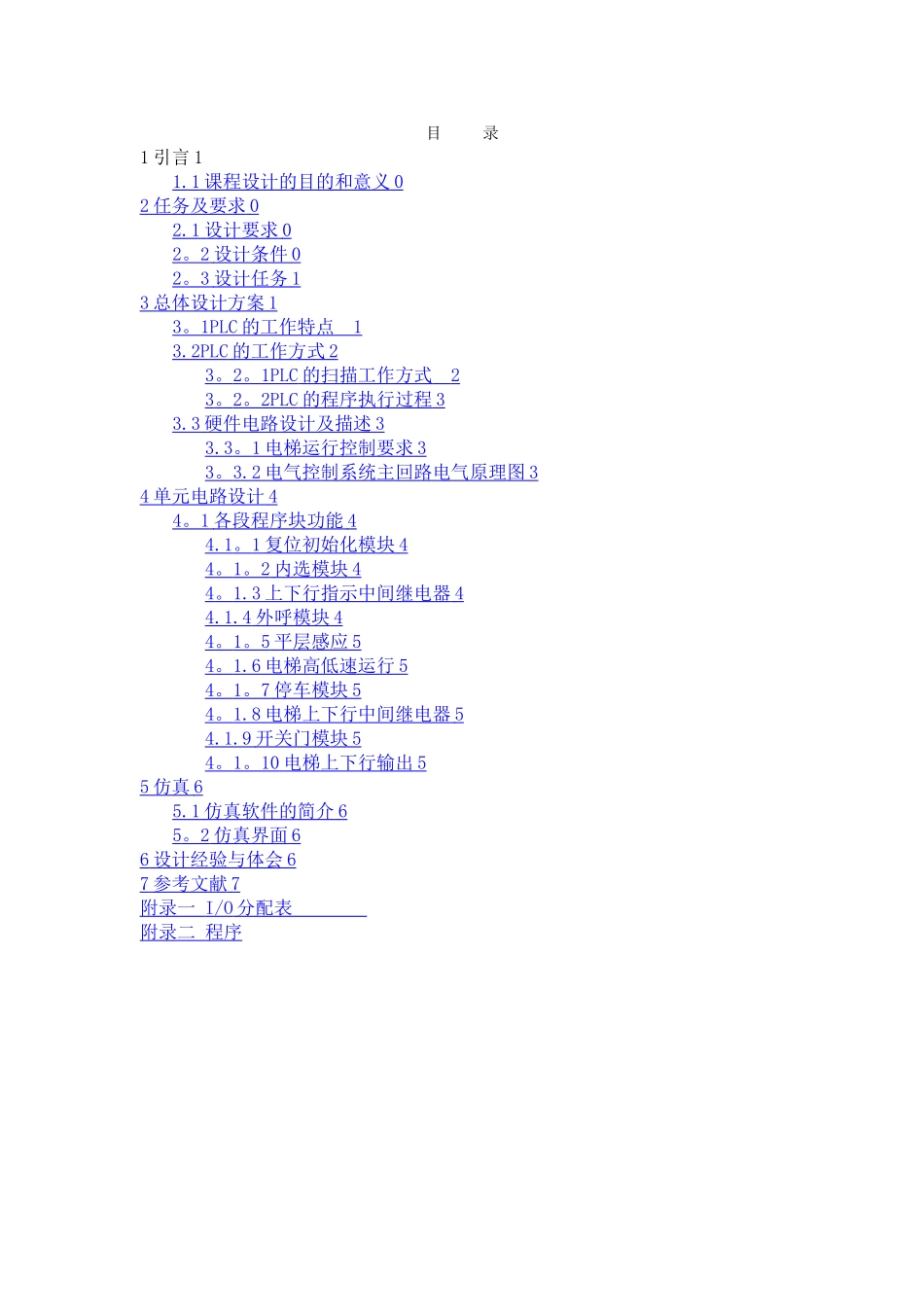

唐 山 学 院PLC 课 程 设 计 题 目 基于 西门子 PLC 的电梯 控制 系统设计及调试 系 （部） 信息工程系 班 级 12 电本 姓 名 学 号 指导老师 关榆君、田红霞、田丽欣 2024 年 1 月 4 日 至 1 月 15 日 共 2 周2024 年 1 月 15 日目 录1 引言 11.1 课程设计的目的和意义 0 2 任务及要求 0 2.1 设计要求 0 2 。 2 设计条件 0 2 。 3 设计任务 1 3 总体设计方案 1 3 。 1PLC 的工作特点 1 3.2PLC 的工作方式 2 3 。 2 。 1PLC 的扫描工作方式 2 3 。 2 。 2PLC 的程序执行过程 3 3.3 硬件电路设计及描述 3 3.3 。 1 电梯运行控制要求 3 3 。 3.2 电气控制系统主回路电气原理图 3 4 单元电路设计 4 4 。 1 各段程序块功能 4 4.1 。 1 复位初始化模块 4 4 。 1 。 2 内选模块 4 4 。 1.3 上下行指示中间继电器 4 4.1.4 外呼模块 4 4 。 1 。 5 平层感应 5 4 。 1.6 电梯高低速运行 5 4 。 1 。 7 停车模块 5 4 。 1.8 电梯上下行中间继电器 5 4.1.9 开关门模块 5 4 。 1 。 10 电梯上下行输出 5 5 仿真 6 5.1 仿真软件的简介 6 5 。 2 仿真界面 6 6 设计经验与体会 6 7 参考文献 7 附录一 I/O 分配表 附录二 程序1 引言1。1 课程设计的目的和意义可编程控制器作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可控性等优点,在工业生产过程中得到了广泛的应用。它应用大规模集成电路，微型机技术和通讯技术的进展成果,逐步形成了具有多种优点和微型，中型,大型,超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。随着科学技术的进展和计算技术的广泛应用,人们对电梯的安全性、可靠性的要求越来越高。PLC(可编程控制器）作为一种工业控制计算机，它以安全可靠、运行稳定、编程方便、操作简单尤其是它的高可控性等优点，在电梯控制过程中得到了广泛的运用。电梯从电梯手柄快关操纵电梯、按钮控制电梯进展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。PLC 在电梯升降控制上的应用主要体现它的逻辑开关控制功能.由于PLC 具有逻辑运算，计数和定时以及数据输入输出的功能。在电梯升降过程中，各种逻辑控制开关与 PLC 很好结合，很好的实现了对系统的控制.2 任务及要求2。1 设计要求...
