基于PLC控制的饮料自动售货机VIP专享

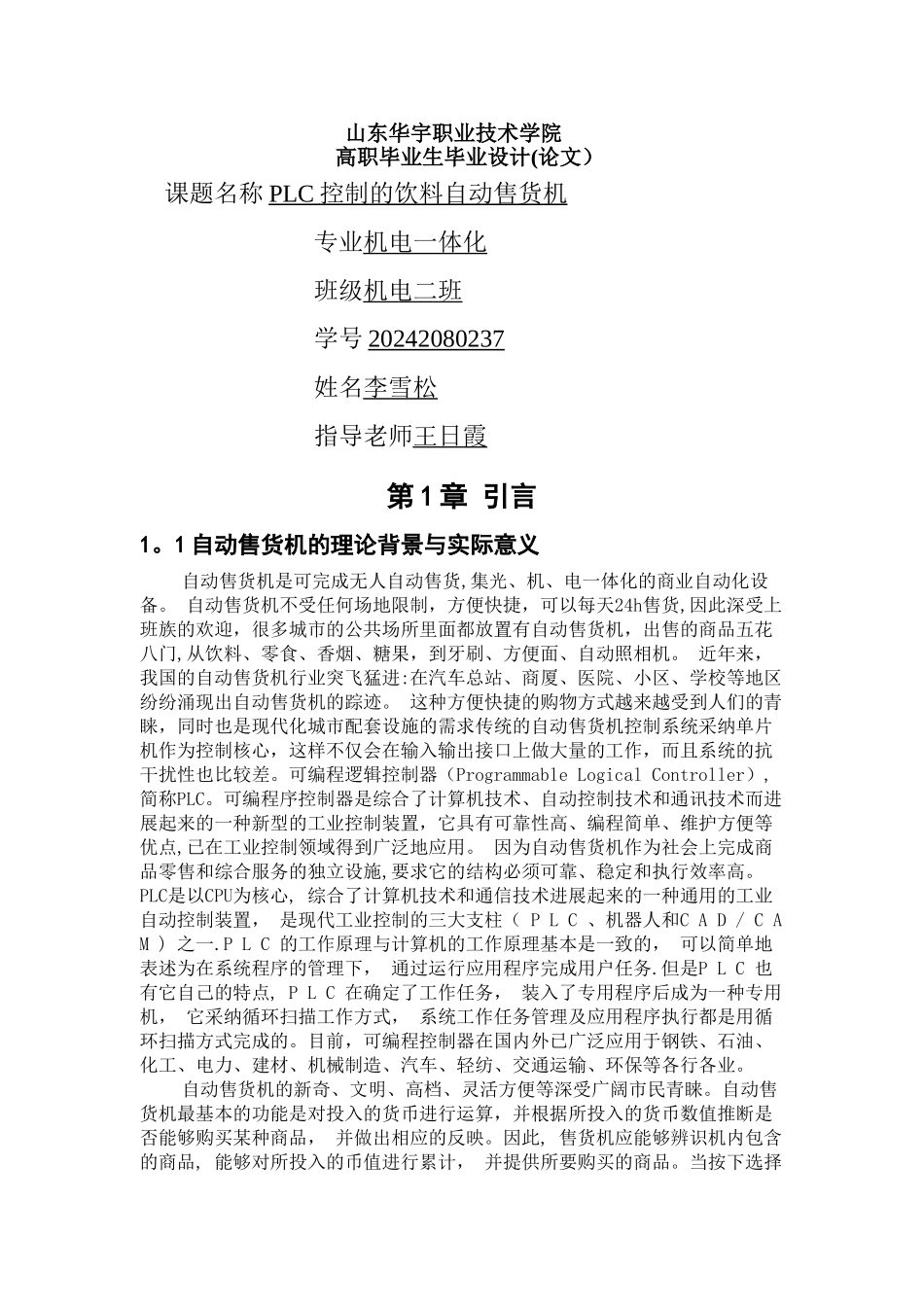

山东华宇职业技术学院高职毕业生毕业设计(论文）课题名称 PLC 控制的饮料自动售货机 专业机电一体化班级机电二班学号 20242080237姓名李雪松指导老师王日霞第 1 章 引言1。1 自动售货机的理论背景与实际意义自动售货机是可完成无人自动售货,集光、机、电一体化的商业自动化设备。 自动售货机不受任何场地限制，方便快捷，可以每天24h售货,因此深受上班族的欢迎，很多城市的公共场所里面都放置有自动售货机，出售的商品五花八门,从饮料、零食、香烟、糖果，到牙刷、方便面、自动照相机。 近年来，我国的自动售货机行业突飞猛进:在汽车总站、商厦、医院、小区、学校等地区纷纷涌现出自动售货机的踪迹。 这种方便快捷的购物方式越来越受到人们的青睐，同时也是现代化城市配套设施的需求传统的自动售货机控制系统采纳单片机作为控制核心，这样不仅会在输入输出接口上做大量的工作，而且系统的抗干扰性也比较差。可编程逻辑控制器（Programmable Logical Controller）,简称PLC。可编程序控制器是综合了计算机技术、自动控制技术和通讯技术而进展起来的一种新型的工业控制装置，它具有可靠性高、编程简单、维护方便等优点,已在工业控制领域得到广泛地应用。 因为自动售货机作为社会上完成商品零售和综合服务的独立设施,要求它的结构必须可靠、稳定和执行效率高。PLC是以CPU为核心, 综合了计算机技术和通信技术进展起来的一种通用的工业自动控制装置， 是现代工业控制的三大支柱（ P L C 、机器人和C A D / C A M ) 之一.P L C 的工作原理与计算机的工作原理基本是一致的， 可以简单地表述为在系统程序的管理下， 通过运行应用程序完成用户任务.但是P L C 也有它自己的特点, P L C 在确定了工作任务， 装入了专用程序后成为一种专用机， 它采纳循环扫描工作方式， 系统工作任务管理及应用程序执行都是用循环扫描方式完成的。目前，可编程控制器在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保等各行各业。自动售货机的新奇、文明、高档、灵活方便等深受广阔市民青睐。自动售货机最基本的功能是对投入的货币进行运算，并根据所投入的货币数值推断是否能够购买某种商品， 并做出相应的反映。因此, 售货机应能够辨识机内包含的商品, 能够对所投入的币值进行累计， 并提供所要购买的商品。当按下选择商品的按钮时,自动售货机根据投入的币值， 起动电机, 提取商品...
