基于单片机的洗衣机设计

基于单片机的洗衣机设计_第1页
1/14

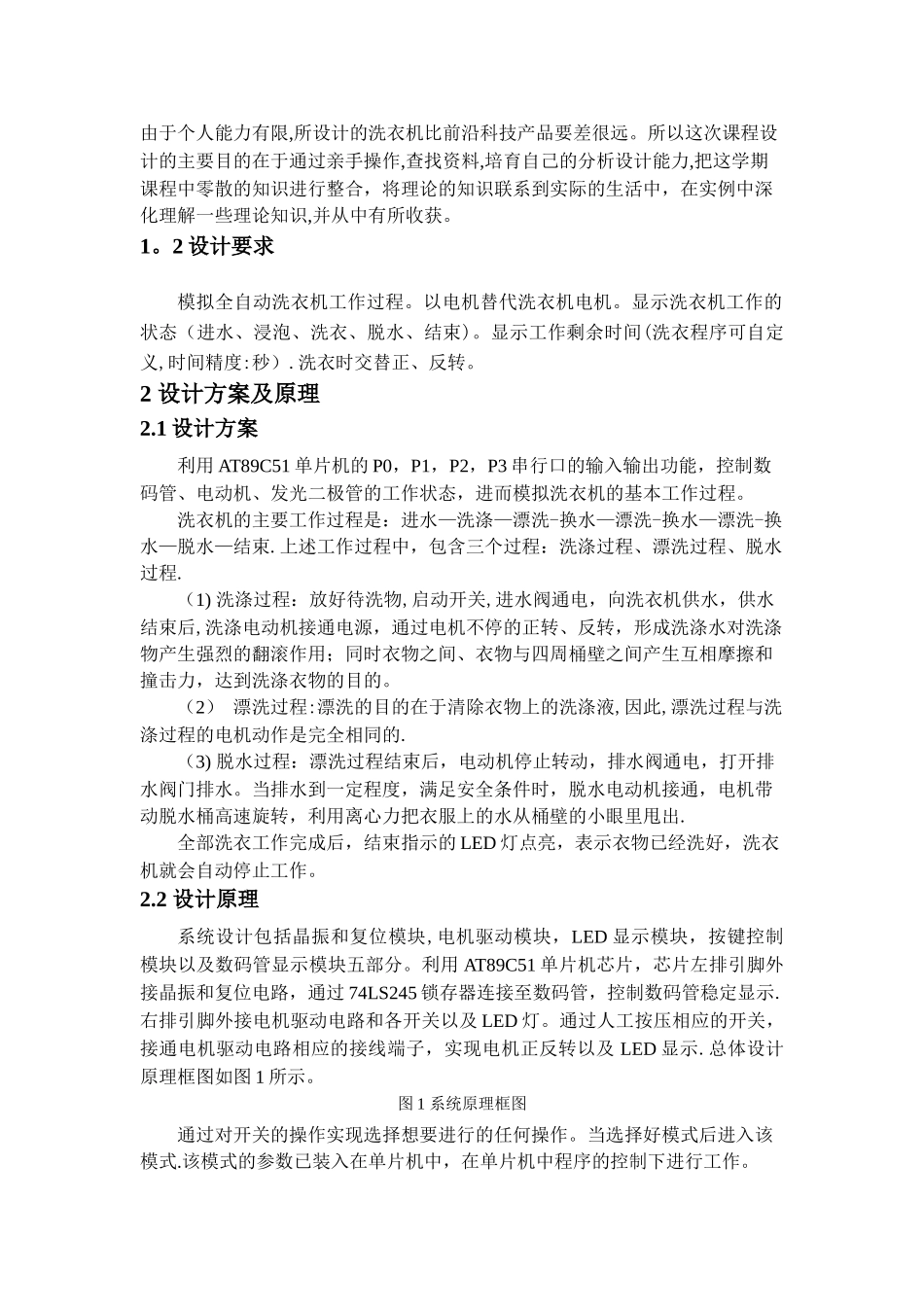

基于单片机的洗衣机设计_第2页
2/14

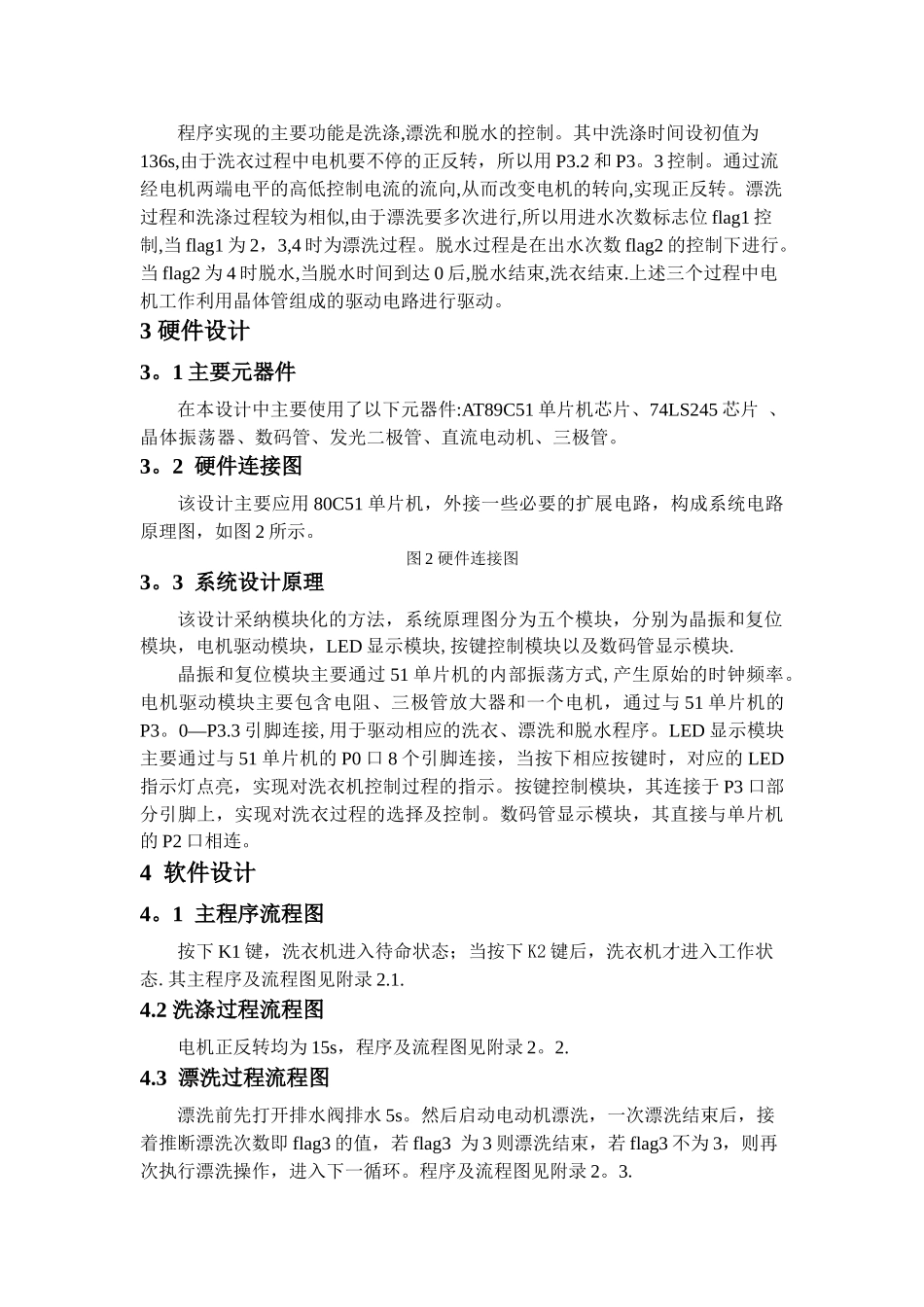

基于单片机的洗衣机设计_第3页
3/14
单片机原理及系统课程设计 专 业: 自动控制 班 级: 姓 名: 学 号: 指导老师: 兰州交通大学自动化与电气工程学院2024 年 1 月 12 日基于 AT89C51 单片机的全自动洗衣机设计1 设计目的及要求1。1 设计目的洗衣机已成为人们日常生活中必不可少的一部分,但是传统的基于继电器的控制,已不能满足人们对洗衣机的要求.因此设计了基于单片机的洗衣机控制电路系统,由单片机控制实现洗衣机的各项功能.单片机的体积小,控制功能灵活,因此,设计出基于单片机的全自动洗衣机控制电路系统具有很强的有用性。评语:考勤 10 分守纪 10 分过程 30 分设计报告 30 分答辩 20 分总成绩(100 分)由于个人能力有限,所设计的洗衣机比前沿科技产品要差很远。所以这次课程设计的主要目的在于通过亲手操作,查找资料,培育自己的分析设计能力,把这学期课程中零散的知识进行整合,将理论的知识联系到实际的生活中,在实例中深化理解一些理论知识,并从中有所收获。1。2 设计要求模拟全自动洗衣机工作过程。以电机替代洗衣机电机。显示洗衣机工作的状态(进水、浸泡、洗衣、脱水、结束)。显示工作剩余时间(洗衣程序可自定义,时间精度:秒).洗衣时交替正、反转。2 设计方案及原理2.1 设计方案利用 AT89C51 单片机的 P0,P1,P2,P3 串行口的输入输出功能,控制数码管、电动机、发光二极管的工作状态,进而模拟洗衣机的基本工作过程。洗衣机的主要工作过程是:进水—洗涤—漂洗-换水—漂洗-换水—漂洗-换水—脱水—结束.上述工作过程中,包含三个过程:洗涤过程、漂洗过程、脱水过程.(1) 洗涤过程:放好待洗物,启动开关,进水阀通电,向洗衣机供水,供水结束后,洗涤电动机接通电源,通过电机不停的正转、反转,形成洗涤水对洗涤物产生强烈的翻滚作用;同时衣物之间、衣物与四周桶壁之间产生互相摩擦和撞击力,达到洗涤衣物的目的。(2) 漂洗过程:漂洗的目的在于清除衣物上的洗涤液,因此,漂洗过程与洗涤过程的电机动作是完全相同的.(3) 脱水过程:漂洗过程结束后,电动机停止转动,排水阀通电,打开排水阀门排水。当排水到一定程度,满足安全条件时,脱水电动机接通,电机带动脱水桶高速旋转,利用离心力把衣服上的水从桶壁的小眼里甩出.全部洗衣工作完成后,结束指示的 LED 灯点亮,表示衣物已经洗好,洗衣机就会自动停止工作。2.2 设计原理系统设计包括晶振和复位模块,电机驱动模块,LED 显示模块,按键控制模块以及数码管显示...
