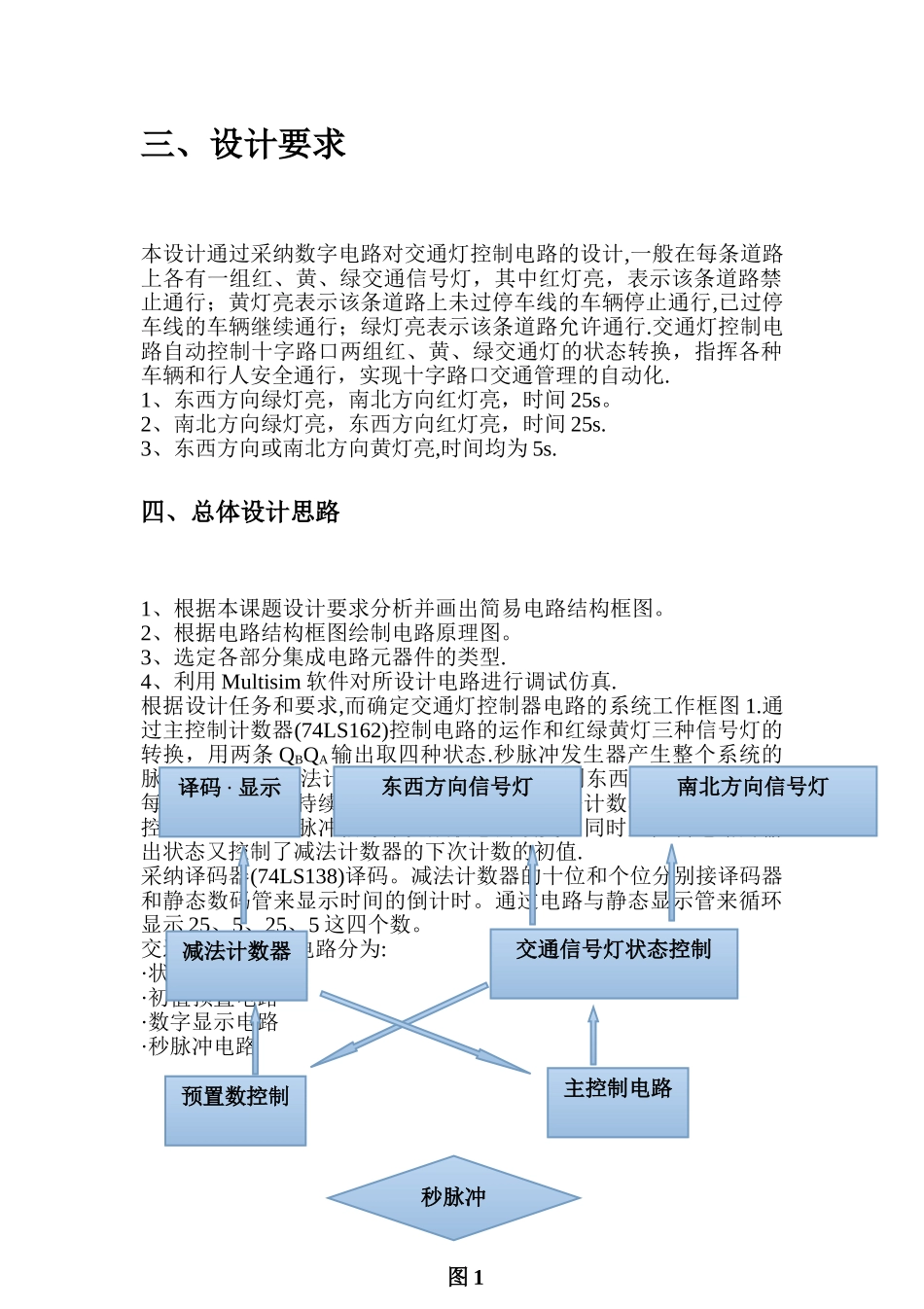

基于数字电路交通红绿灯设计目录一、设计目的 3二、设计任务 2 三、设计要求 3 四、总体设计思路 3 五、电路设计模块与分析 4 1 、交通灯控制系统的原理 4 2 、状态控制电路 4 3 、初值预置电路 5 4 、数字显示电路 5 5 、秒脉冲电路 6 六、总设计电路图 6 七、 元件清单及其引脚功能 6 八、仿真故障 7 九、心得体会 7 十、参考文献 7 一、设计目的1、通过设计，巩固和加深在数字电子技术课程中的理论基础和实验中的基本技能，训练电子产品制作时的设计能力.2、通过该课程设计,设计出符合任务要求的电路。3、掌握常用集成器的一般设计方法.4、训练并提高学生在文献检索、资料利用、方案比较和元器件选择等方面的综合能力。5、熟练使用 Multisim 软件。二、设计任务在现代城市中,人口和汽车日益增长，市区交通也日益拥挤，人们的安全问题也日益重要。因此，红绿交通信号灯成为交管部门管理交通的重要工具之一。交通信号灯常用与交叉路口，用来控制车的流量,提高交叉口车辆的通行能力，减少交通事故。有了交通灯人们的安全出行有了很大的保障.自从交通灯诞生以来,其内部的电路控制系统就不断的被改进，设计方法也开始多种多样，从而使交通灯显得更加智能化、科学化、简便化.尤其是近几年来，随着电子与计算机技术的飞速进展，电子电路分析和设计方法有了很大的改进，电子设计自动化也已经成为现代电子系统中不可缺少的工具和手段，这些为交通灯控制电路的设计提供了一定的技术基础.三、设计要求本设计通过采纳数字电路对交通灯控制电路的设计,一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮，表示该条道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行,已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行.交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换，指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化.1、东西方向绿灯亮，南北方向红灯亮，时间 25s。 2、南北方向绿灯亮，东西方向红灯亮，时间 25s.3、东西方向或南北方向黄灯亮,时间均为 5s. 四、总体设计思路1、根据本课题设计要求分析并画出简易电路结构框图。2、根据电路结构框图绘制电路原理图。3、选定各部分集成电路元器件的类型.4、利用 Multisim 软件对所设计电路进行调试仿真.根据设计任务和要求,而确定交通灯控制器电路的系统工作框图 1.通过主控制计数器(74LS162)控制电路的运作...
