基于组态软件温度控制系统设计

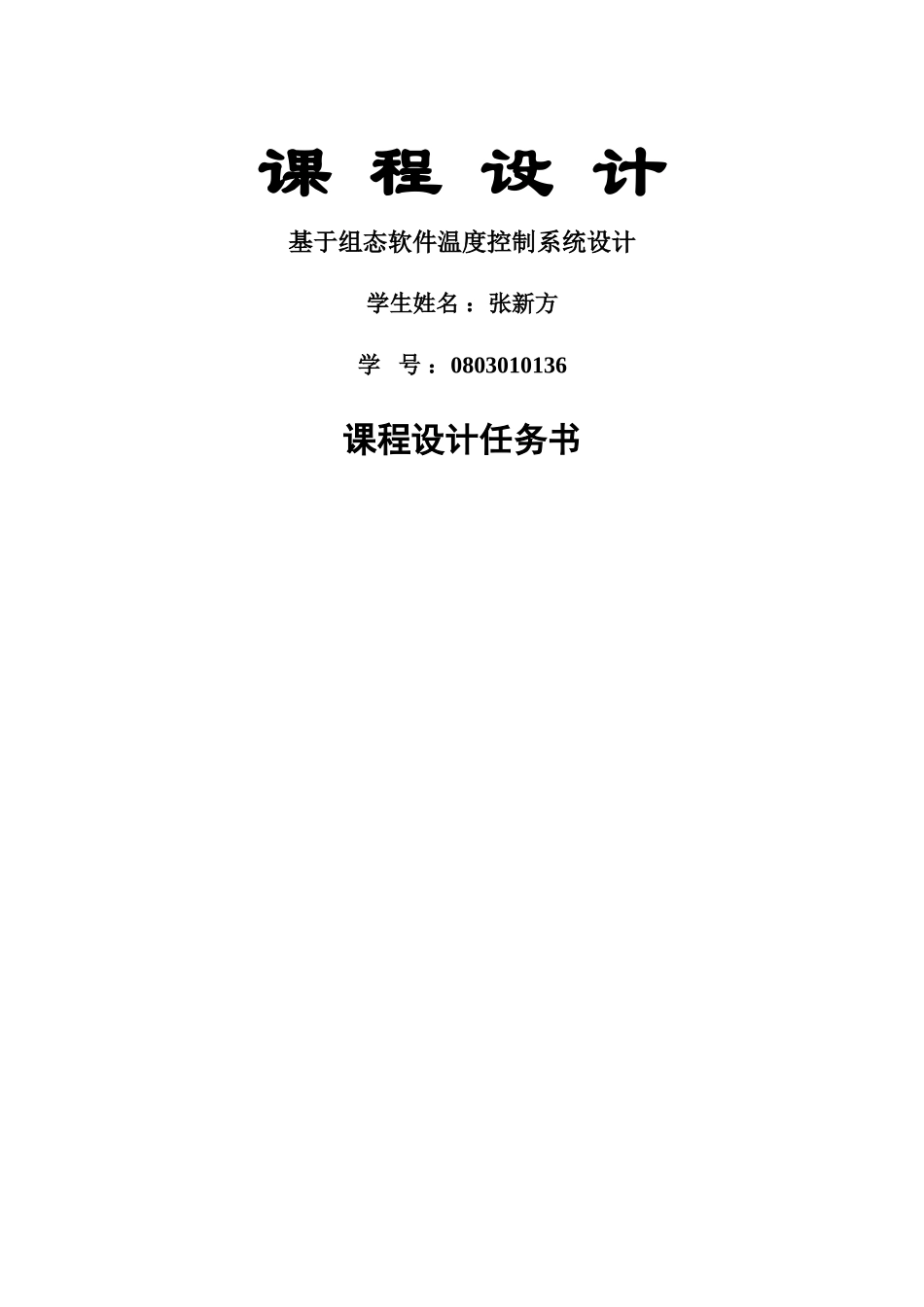

基于组态软件温度控制系统设计_第1页
1/16

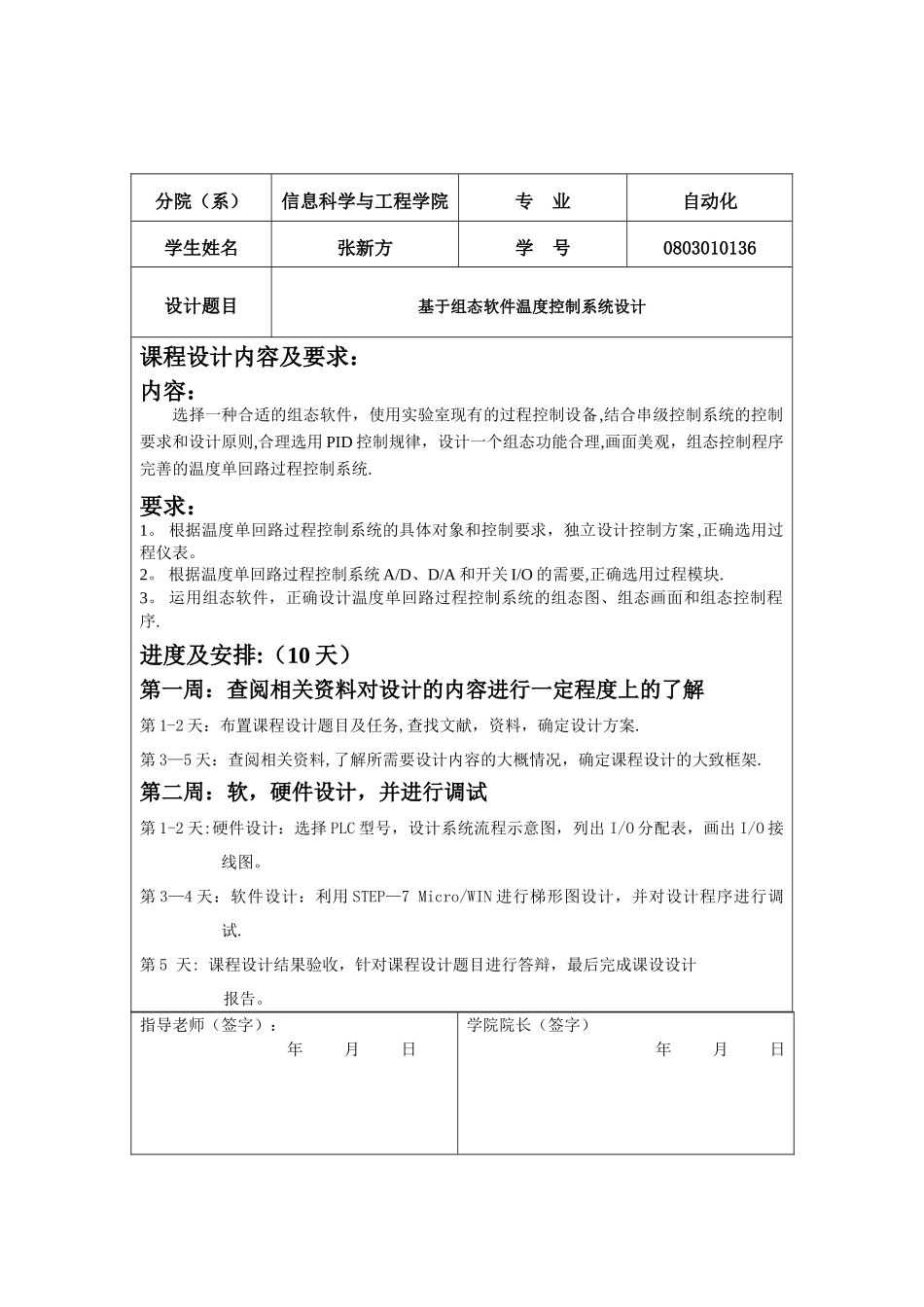

基于组态软件温度控制系统设计_第2页
2/16

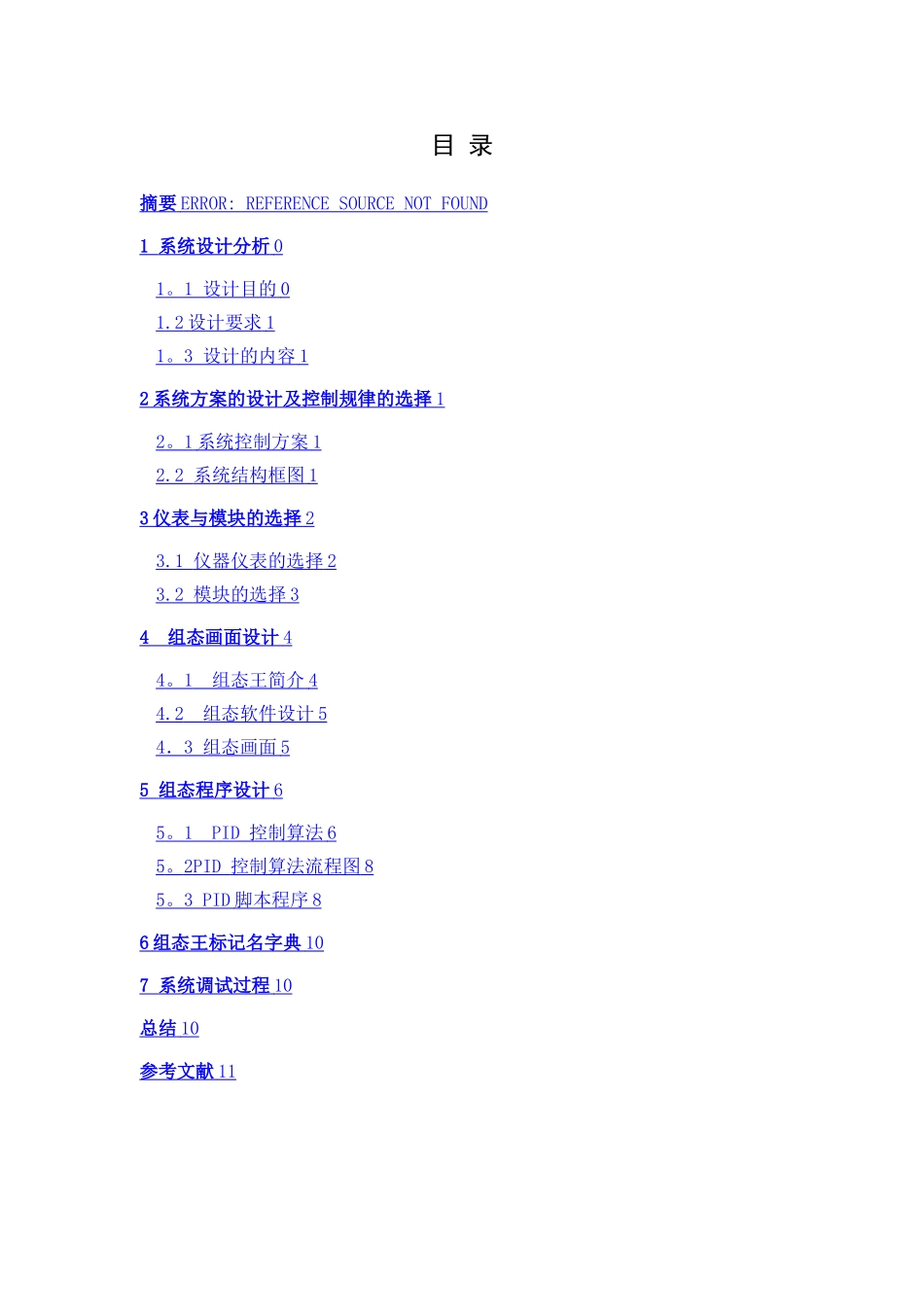

基于组态软件温度控制系统设计_第3页
3/16
课 程 设 计基于组态软件温度控制系统设计学生姓名 :张新方学 号 :0803010136课程设计任务书指导老师(签字):年 月 日学院院长(签字)年 月 日分院(系)信息科学与工程学院专 业自动化学生姓名张新方学 号0803010136设计题目基于组态软件温度控制系统设计课程设计内容及要求:内容:选择一种合适的组态软件,使用实验室现有的过程控制设备,结合串级控制系统的控制要求和设计原则,合理选用 PID 控制规律,设计一个组态功能合理,画面美观,组态控制程序完善的温度单回路过程控制系统.要求:1。 根据温度单回路过程控制系统的具体对象和控制要求,独立设计控制方案 ,正确选用过程仪表。2。 根据温度单回路过程控制系统 A/D、D/A 和开关 I/O 的需要,正确选用过程模块.3。 运用组态软件,正确设计温度单回路过程控制系统的组态图、组态画面和组态控制程序.进度及安排:(10 天)第一周:查阅相关资料对设计的内容进行一定程度上的了解第 1-2 天:布置课程设计题目及任务,查找文献,资料,确定设计方案.第 3—5 天:查阅相关资料,了解所需要设计内容的大概情况,确定课程设计的大致框架.第二周:软,硬件设计,并进行调试第 1-2 天:硬件设计:选择 PLC 型号,设计系统流程示意图,列出 I/O 分配表,画出 I/O 接线图。第 3—4 天:软件设计:利用 STEP—7 Micro/WIN 进行梯形图设计,并对设计程序进行调试.第 5 天: 课程设计结果验收,针对课程设计题目进行答辩,最后完成课设设计报告。 目 录摘要 ERROR: REFERENCE SOURCE NOT FOUND 1 系统设计分析 0 1 。 1 设计目的 0 1.2 设计要求 1 1 。 3 设计的内容 1 2 系统方案的设计及控制规律的选择 1 2 。 1 系统控制方案 1 2.2 系统结构框图 1 3 仪表与模块的选择 2 3.1 仪器仪表的选择 2 3.2 模块的选择 3 4 组态画面设计 4 4 。 1 组态王简介 4 4.2 组态软件设计 5 4 . 3 组态画面 5 5 组态程序设计 6 5 。 1 PID 控制算法 6 5 。 2PID 控制算法流程图 8 5 。 3 PID 脚本程序 8 6 组态王标记名字典 10 7 系统调试过程 10 总结 10 参考文献 11 摘要现代工业设计、工程建设及日常生活中常常需要用到温度控制,早期温度控制主要应用于工厂中,例如钢铁的水溶温度,不同等级的钢铁要通过不同温度的铁水来实现,这样就可能有效的利用温度控制来掌握所需要的产品...
