基坑变形监测技术方案

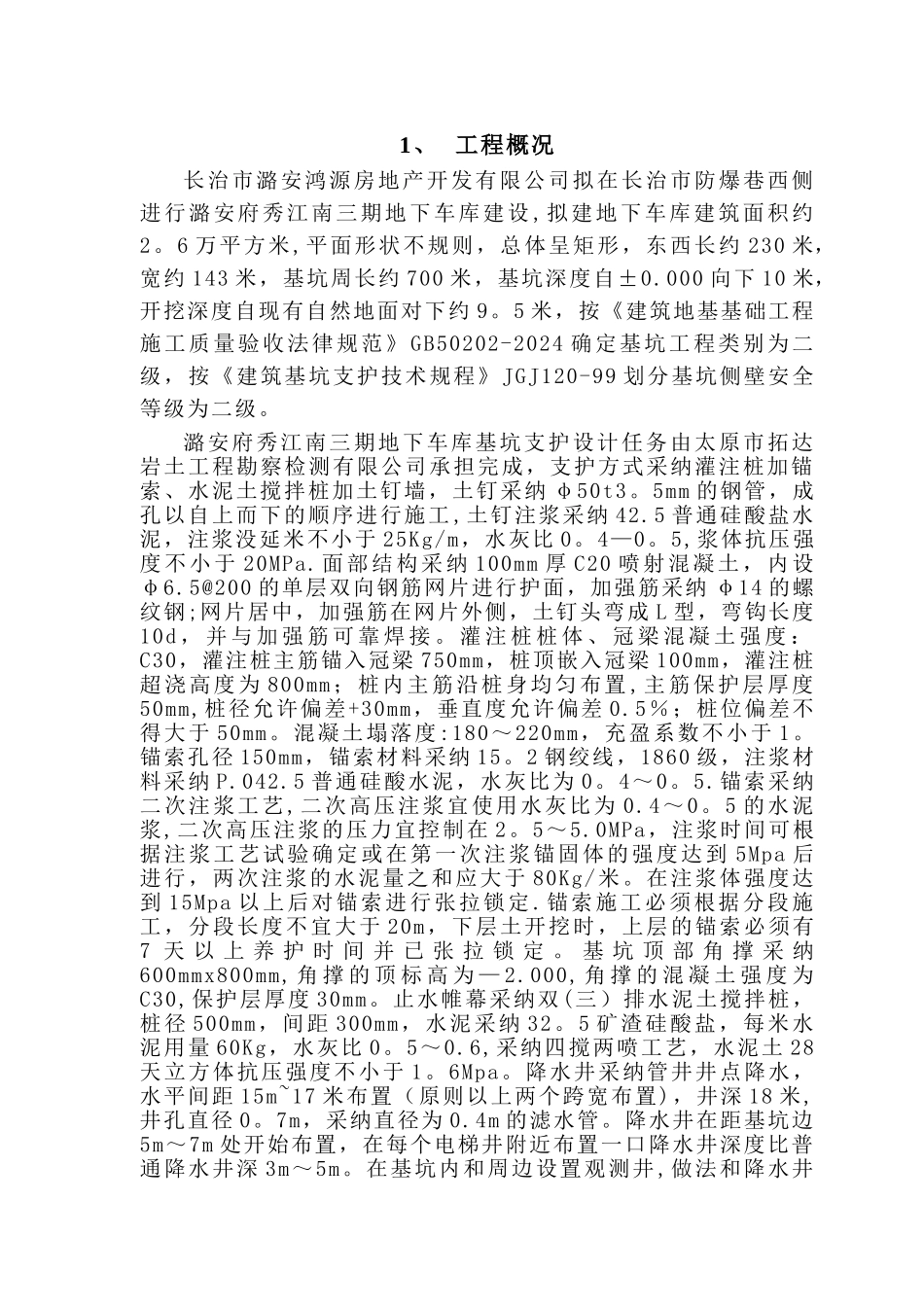

1、工程概况长治市潞安鸿源房地产开发有限公司拟在长治市防爆巷西侧进行潞安府秀江南三期地下车库建设 ,拟建地下车库建筑面积约2。6 万平方米,平面形状不规则，总体呈矩形，东西长约 230 米，宽约 143 米，基坑周长约 700 米，基坑深度自±0.000 向下 10 米，开挖深度自现有自然地面对下约 9。5 米，按《建筑地基基础工程施工质量验收法律规范》 GB50202-2024 确定基坑工程类别为二级，按《建筑基坑支护技术规程》 JGJ120-99 划分基坑侧壁安全等级为二级。潞安府秀江南三期地下车库基坑支护设计任务由太原市拓达岩土工程勘察检测有限公司承担完成，支护方式采纳灌注桩加锚索、水泥土搅拌桩加土钉墙，土钉采纳 φ50t3。5mm 的钢管，成孔以自上而下的顺序进行施工 ,土钉注浆采纳 42.5 普通硅酸盐水泥，注浆没延米不小于 25Kg/m，水灰比 0。4—0。5,浆体抗压强度不小于 20MPa.面部结构采纳 100mm 厚 C20 喷射混凝土，内设φ6.5@200 的单层双向钢筋网片进行护面，加强筋采纳 φ14 的螺纹钢;网片居中，加强筋在网片外侧，土钉头弯成 L 型，弯钩长度10d ， 并 与 加 强 筋 可 靠 焊 接 。 灌 注 桩 桩 体 、 冠 梁 混 凝 土 强 度 ：C30，灌注桩主筋锚入冠梁 750mm，桩顶嵌入冠梁 100mm，灌注桩超浇高度为 800mm；桩内主筋沿桩身均匀布置 ,主筋保护层厚度50mm,桩径允许偏差+30mm，垂直度允许偏差 0.5％；桩位偏差不得大于 50mm。混凝土塌落度:180～220mm，充盈系数不小于 1。锚索孔径 150mm，锚索材料采纳 15。2 钢绞线，1860 级，注浆材料采纳 P.042.5 普通硅酸水泥，水灰比为 0。4～0。5.锚索采纳二次注浆工艺,二次高压注浆宜使用水灰比为 0.4～0。5 的水泥浆,二次高压注浆的压力宜控制在 2。5～5.0MPa，注浆时间可根据注浆工艺试验确定或在第一次注浆锚固体的强度达到 5Mpa 后进行，两次注浆的水泥量之和应大于 80Kg/米。在注浆体强度达到 15Mpa 以上后对锚索进行张拉锁定 .锚索施工必须根据分段施工，分段长度不宜大于 20m，下层土开挖时，上层的锚索必须有7 天 以 上 养 护 时 间 并 已 张 拉 锁 定 。 基 坑 顶 部 角 撑 采 纳600mmx800mm, 角 撑 的 顶 标 高 为 — 2.000, 角 撑 的 混 凝 土 强 度 为C30,保护层厚度 30mm。止水帷幕采纳双(三）排水泥土搅拌桩，桩径 500mm，间距 300mm，水泥采纳 32。5 矿渣硅...
