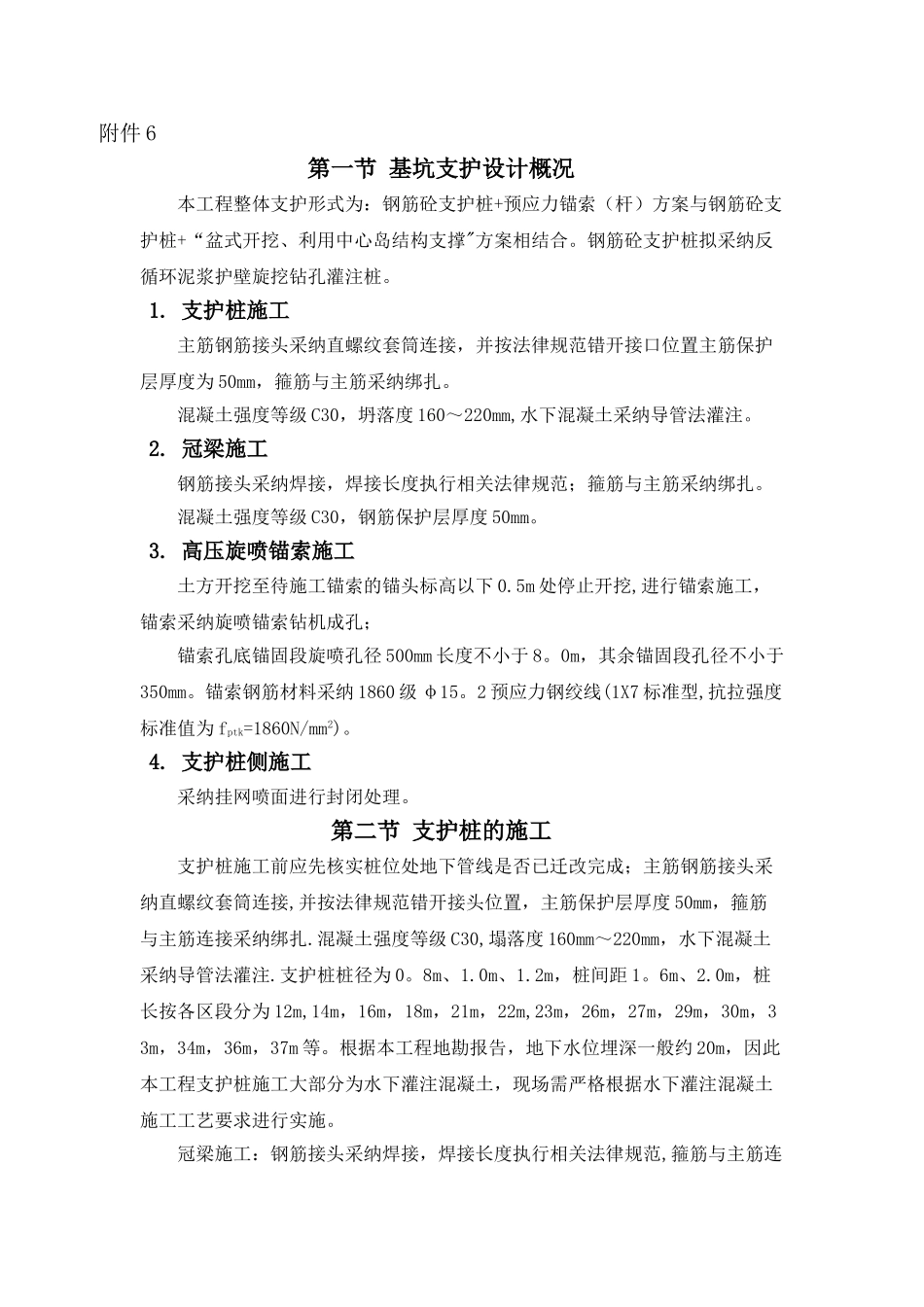

附件 6第一节 基坑支护设计概况本工程整体支护形式为：钢筋砼支护桩+预应力锚索（杆）方案与钢筋砼支护桩+“盆式开挖、利用中心岛结构支撑"方案相结合。钢筋砼支护桩拟采纳反循环泥浆护壁旋挖钻孔灌注桩。1. 支护桩施工主筋钢筋接头采纳直螺纹套筒连接，并按法律规范错开接口位置主筋保护层厚度为 50mm，箍筋与主筋采纳绑扎。混凝土强度等级 C30，坍落度 160～220mm,水下混凝土采纳导管法灌注。2. 冠梁施工钢筋接头采纳焊接，焊接长度执行相关法律规范；箍筋与主筋采纳绑扎。混凝土强度等级 C30，钢筋保护层厚度 50mm。3. 高压旋喷锚索施工土方开挖至待施工锚索的锚头标高以下 0.5m 处停止开挖,进行锚索施工，锚索采纳旋喷锚索钻机成孔；锚索孔底锚固段旋喷孔径 500mm 长度不小于 8。0m，其余锚固段孔径不小于350mm。锚索钢筋材料采纳 1860 级 φ15。2 预应力钢绞线(1X7 标准型,抗拉强度标准值为 fptk=1860N/mm2)。4. 支护桩侧施工采纳挂网喷面进行封闭处理。第二节 支护桩的施工支护桩施工前应先核实桩位处地下管线是否已迁改完成；主筋钢筋接头采纳直螺纹套筒连接,并按法律规范错开接头位置，主筋保护层厚度 50mm，箍筋与主筋连接采纳绑扎.混凝土强度等级 C30,塌落度 160mm～220mm，水下混凝土采纳导管法灌注.支护桩桩径为 0。8m、1.0m、1.2m，桩间距 1。6m、2.0m，桩长按各区段分为 12m,14m，16m，18m，21m，22m,23m，26m，27m，29m，30m，33m，34m，36m，37m 等。根据本工程地勘报告，地下水位埋深一般约 20m，因此本工程支护桩施工大部分为水下灌注混凝土，现场需严格根据水下灌注混凝土施工工艺要求进行实施。冠梁施工：钢筋接头采纳焊接，焊接长度执行相关法律规范,箍筋与主筋连接采纳绑扎；混凝土强度等级 C30,钢筋保护层厚度 50mm。冠梁截面尺寸为 0。8m×0.5m、1。0m×0。8m、1.2m×0.8m.支护桩设计图纸如下图:典型桩基截面图典型支护桩剖面图1. 施工工艺流程及施工要点1.1. 旋挖机施工工艺流程旋挖钻机施工工艺流程图1.2. 施工技术要点序号施工工艺施工要点施工实例1放线定位埋设护筒钻机就位根据设计桩位放线，埋设好护筒，护筒周围填粘土；开钻前应纵横调平钻机。2制备泥浆为保证护壁质量，场地内砌筑泥浆池,现场配置泥浆,储备的泥浆量能够保证每天成孔施工的需求量。3钻孔施工（1)钻机就位,将钻头对准桩位，复核无误后调整钻机垂直度。（2)开钻前，用水准仪测量孔口护筒顶标高，以便控制钻进深...
