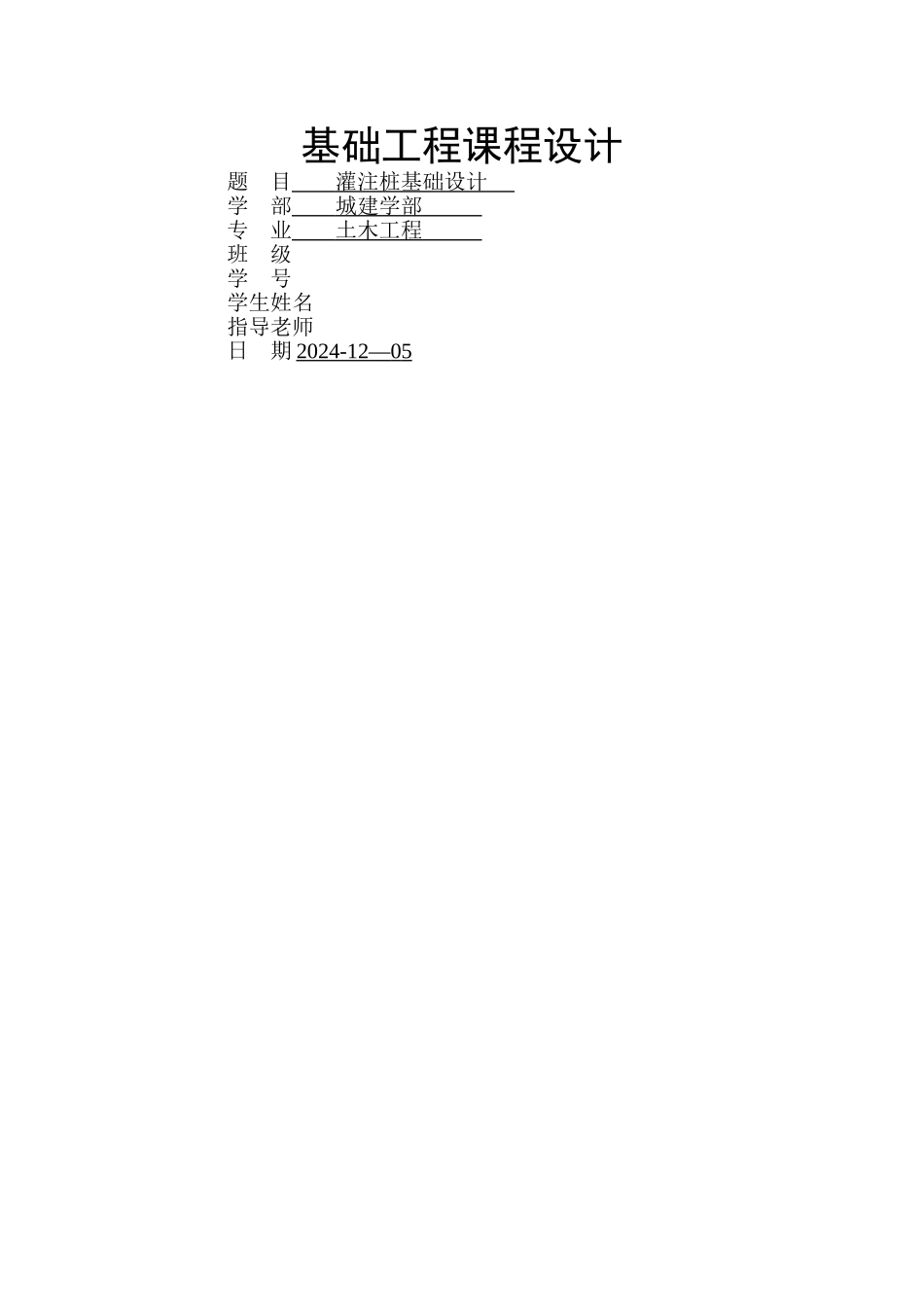

基础工程灌注桩设计_第1页
1/6

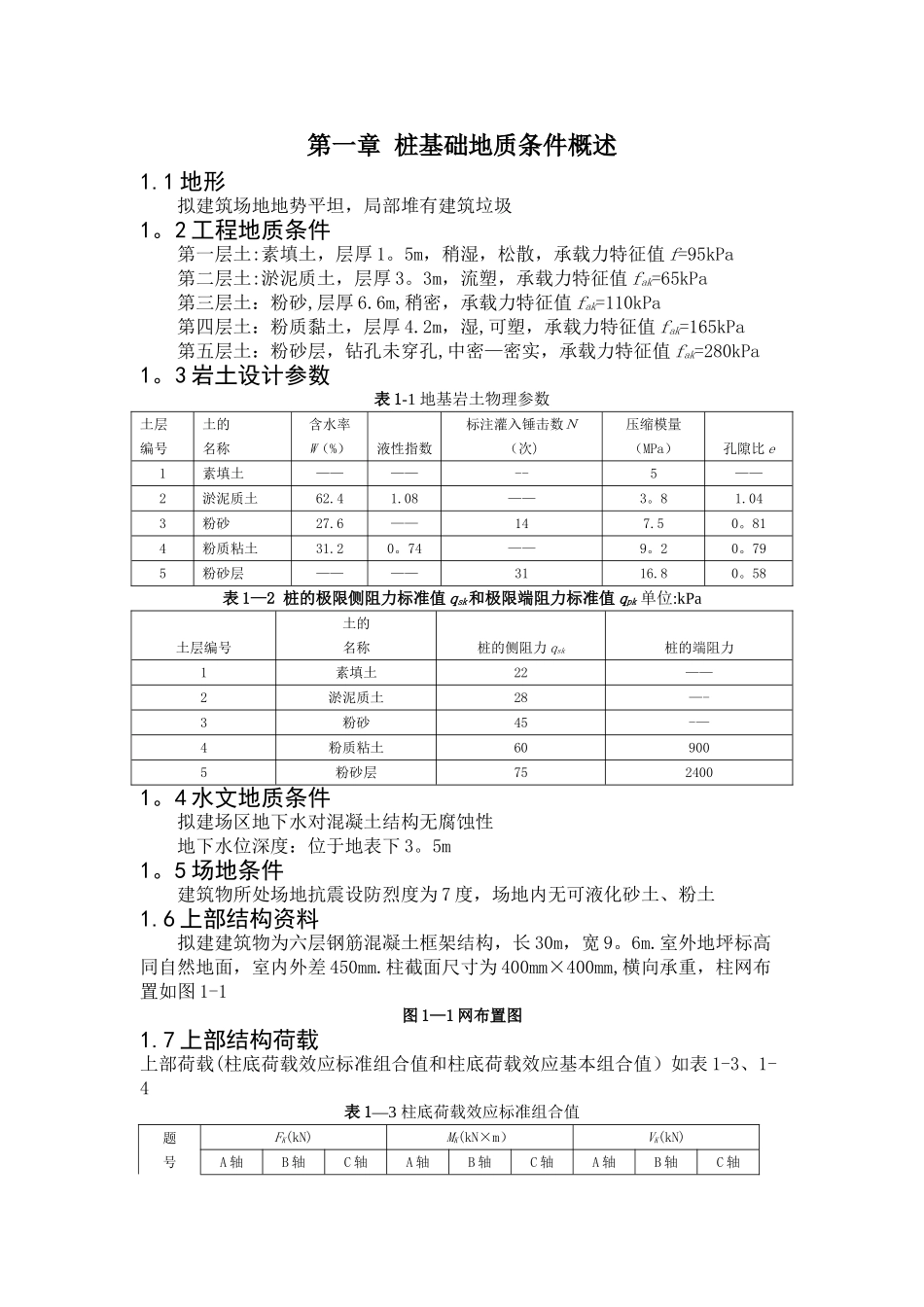

基础工程灌注桩设计_第2页
2/6

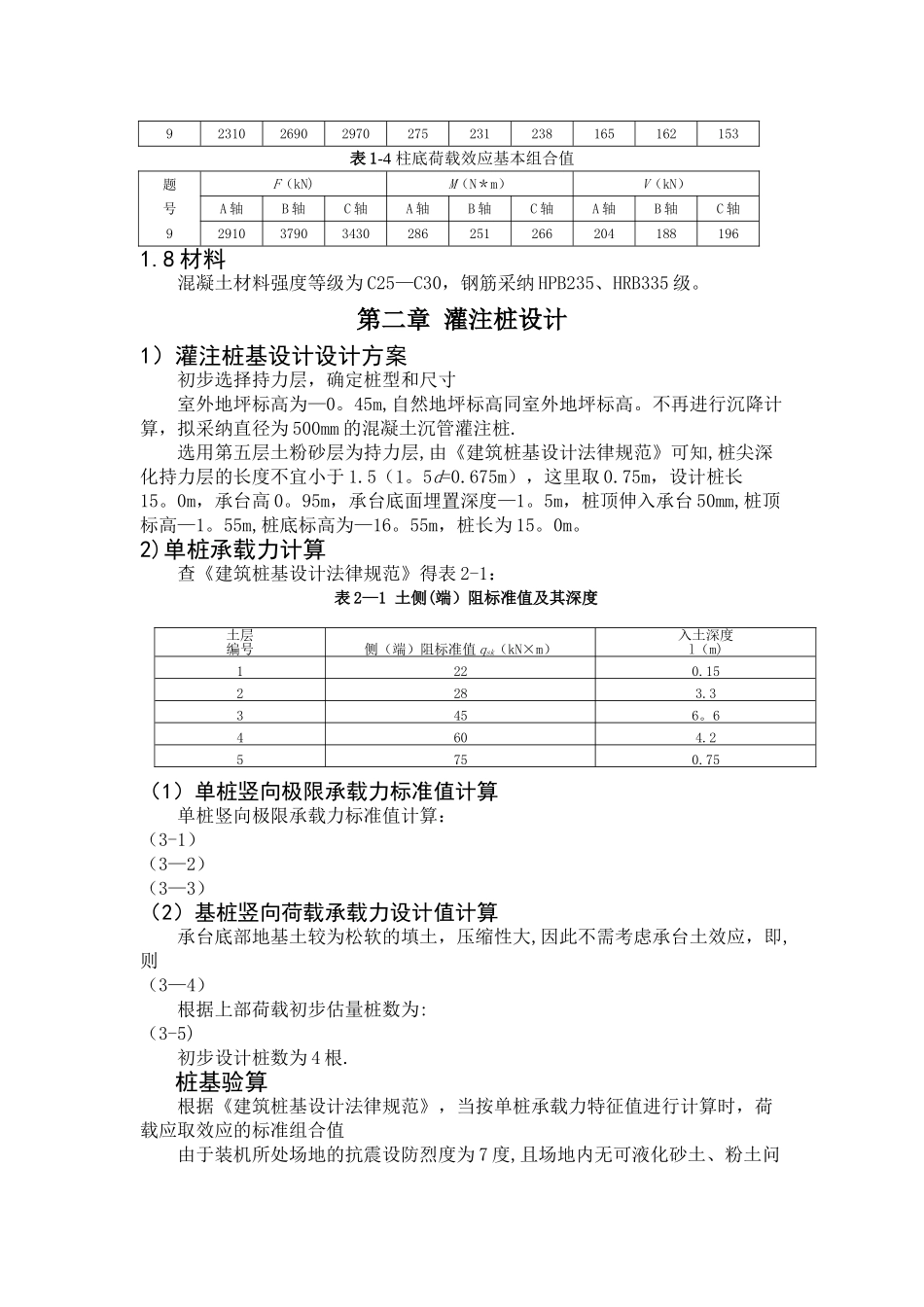

基础工程灌注桩设计_第3页
3/6
基础工程课程设计题 目 灌注桩基础设计 学 部 城建学部 专 业 土木工程 班 级学 号学生姓名指导老师日 期 2024-1 2 — 0 5 第一章 桩基础地质条件概述1.1 地形 拟建筑场地地势平坦,局部堆有建筑垃圾1。2 工程地质条件 第一层土:素填土,层厚 1。5m,稍湿,松散,承载力特征值 f=95kPa 第二层土:淤泥质土,层厚 3。3m,流塑,承载力特征值 fak=65kPa 第三层土:粉砂,层厚 6.6m,稍密,承载力特征值 fak=110kPa 第四层土:粉质黏土,层厚 4.2m,湿,可塑,承载力特征值 fak=165kPa 第五层土:粉砂层,钻孔未穿孔,中密—密实,承载力特征值 fak=280kPa1。3 岩土设计参数表 1-1 地基岩土物理参数土层编号土的名称含水率W(%)液性指数标注灌入锤击数N(次)压缩模量(MPa)孔隙比 e1素填土————--5——2淤泥质土62.41.08——3。81.043粉砂27.6——147.50。814粉质粘土31.20。74——9。20。795粉砂层————3116.80。58表 1—2 桩的极限侧阻力标准值 qsk和极限端阻力标准值 qpk 单位:kPa土层编号土的名称桩的侧阻力 qsk桩的端阻力1素填土22——2淤泥质土28—-3粉砂45-—4粉质粘土609005粉砂层7524001。4 水文地质条件 拟建场区地下水对混凝土结构无腐蚀性 地下水位深度:位于地表下 3。5m1。5 场地条件 建筑物所处场地抗震设防烈度为 7 度,场地内无可液化砂土、粉土1.6 上部结构资料 拟建建筑物为六层钢筋混凝土框架结构,长 30m,宽 9。6m.室外地坪标高同自然地面,室内外差 450mm.柱截面尺寸为 400mm×400mm,横向承重,柱网布置如图 1-1图 1—1 网布置图1.7 上部结构荷载上部荷载(柱底荷载效应标准组合值和柱底荷载效应基本组合值)如表 1-3、1-4表 1—3 柱底荷载效应标准组合值题号FK(kN) MK(kN×m) VK(kN) A 轴B 轴C 轴A 轴B 轴C 轴A 轴B 轴C 轴9231026902970275231238165162153表 1-4 柱底荷载效应基本组合值题号F(kN) M(N*m) V(kN) A 轴B 轴C 轴A 轴B 轴C 轴A 轴B 轴C 轴92910379034302862512662041881961.8 材料 混凝土材料强度等级为 C25—C30,钢筋采纳 HPB235、HRB335 级。第二章 灌注桩设计1)灌注桩基设计设计方案 初步选择持力层,确定桩型和尺寸室外地坪标高为—0。45m,自然地坪标高同室外地坪标高。不再进行沉降计算,拟采纳直径为 500mm 的混凝土沉管灌注桩. 选用第五层土粉砂层为持力层,由《建筑桩基设计法律规范...
