墙体开洞工程

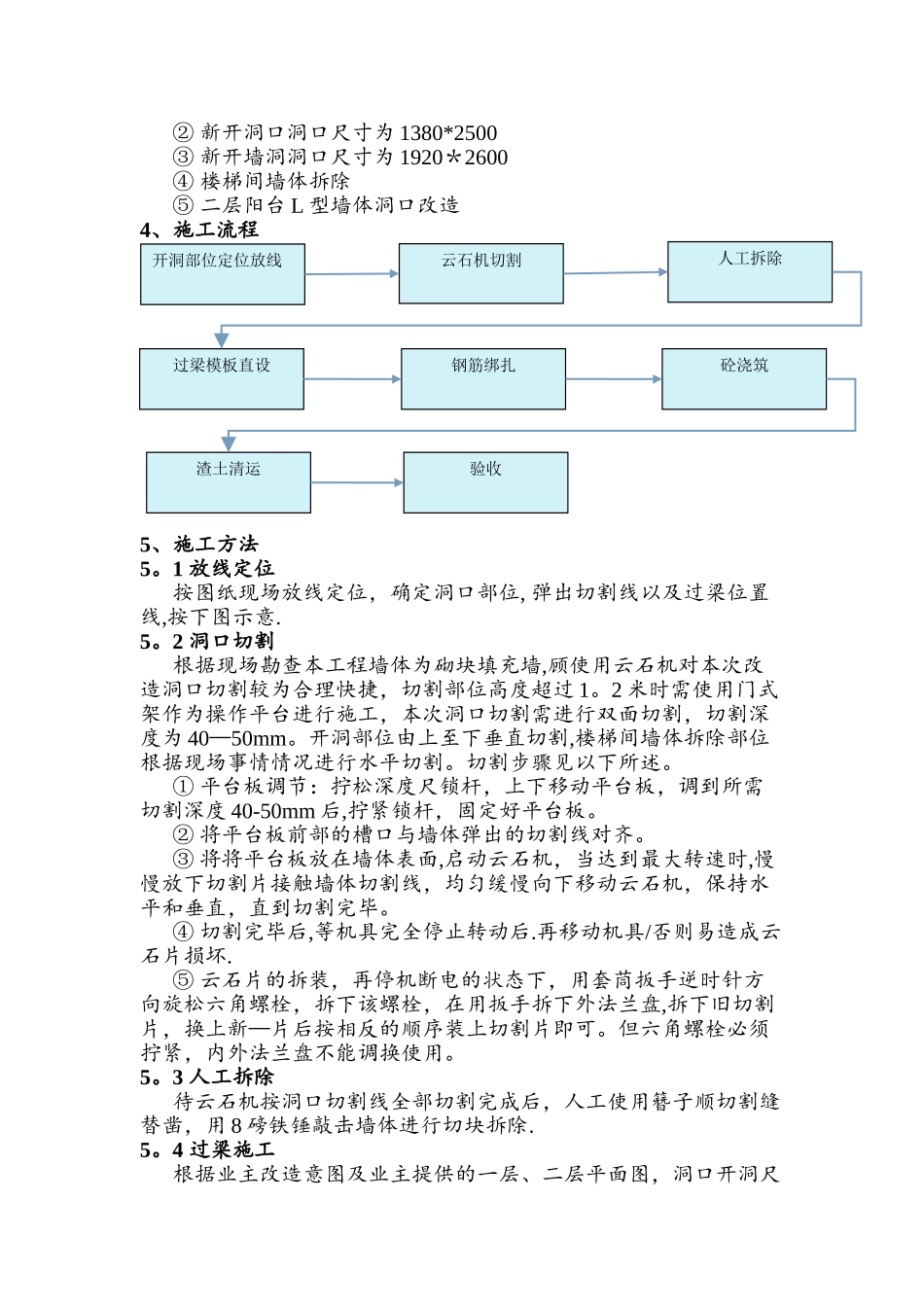

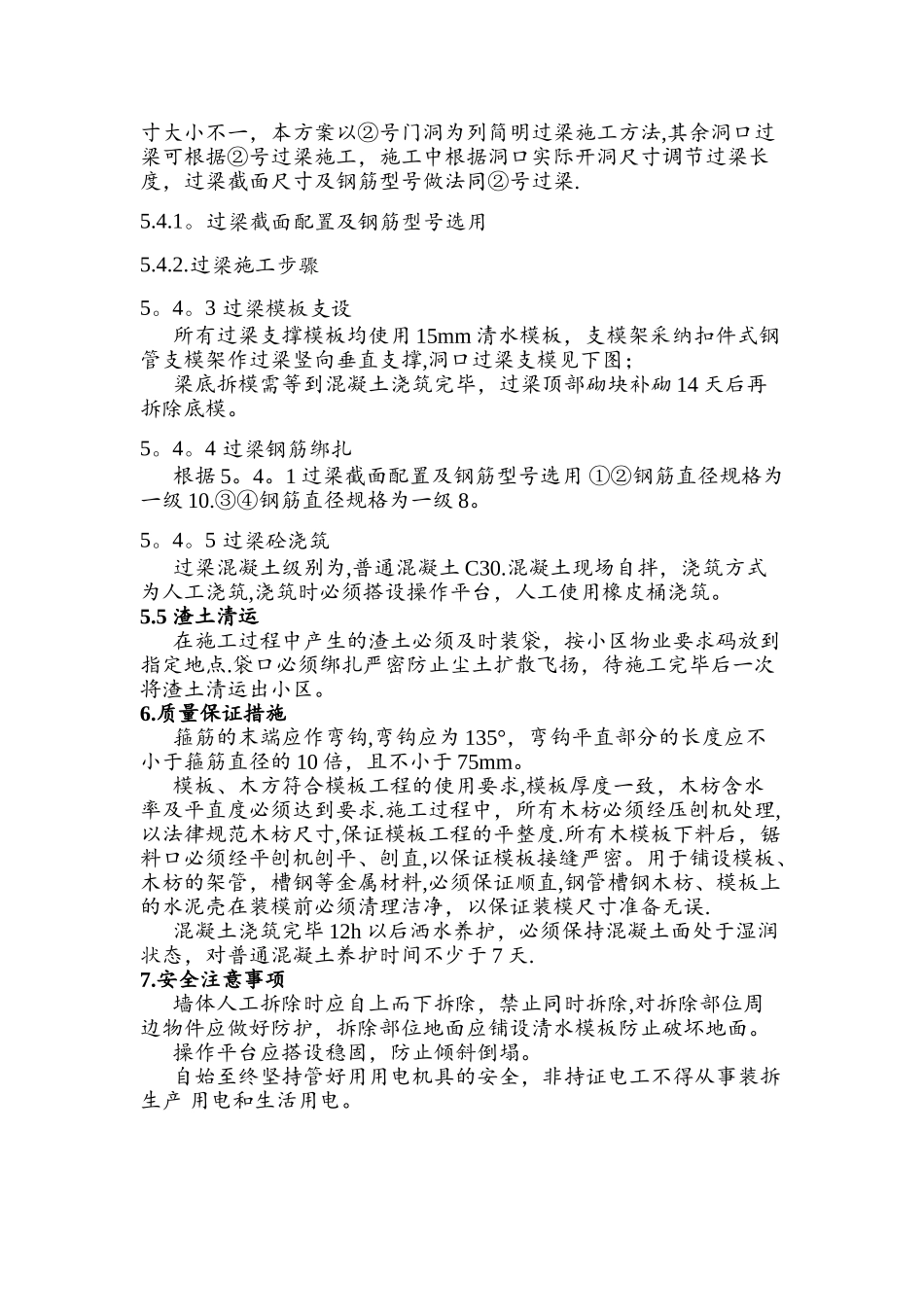

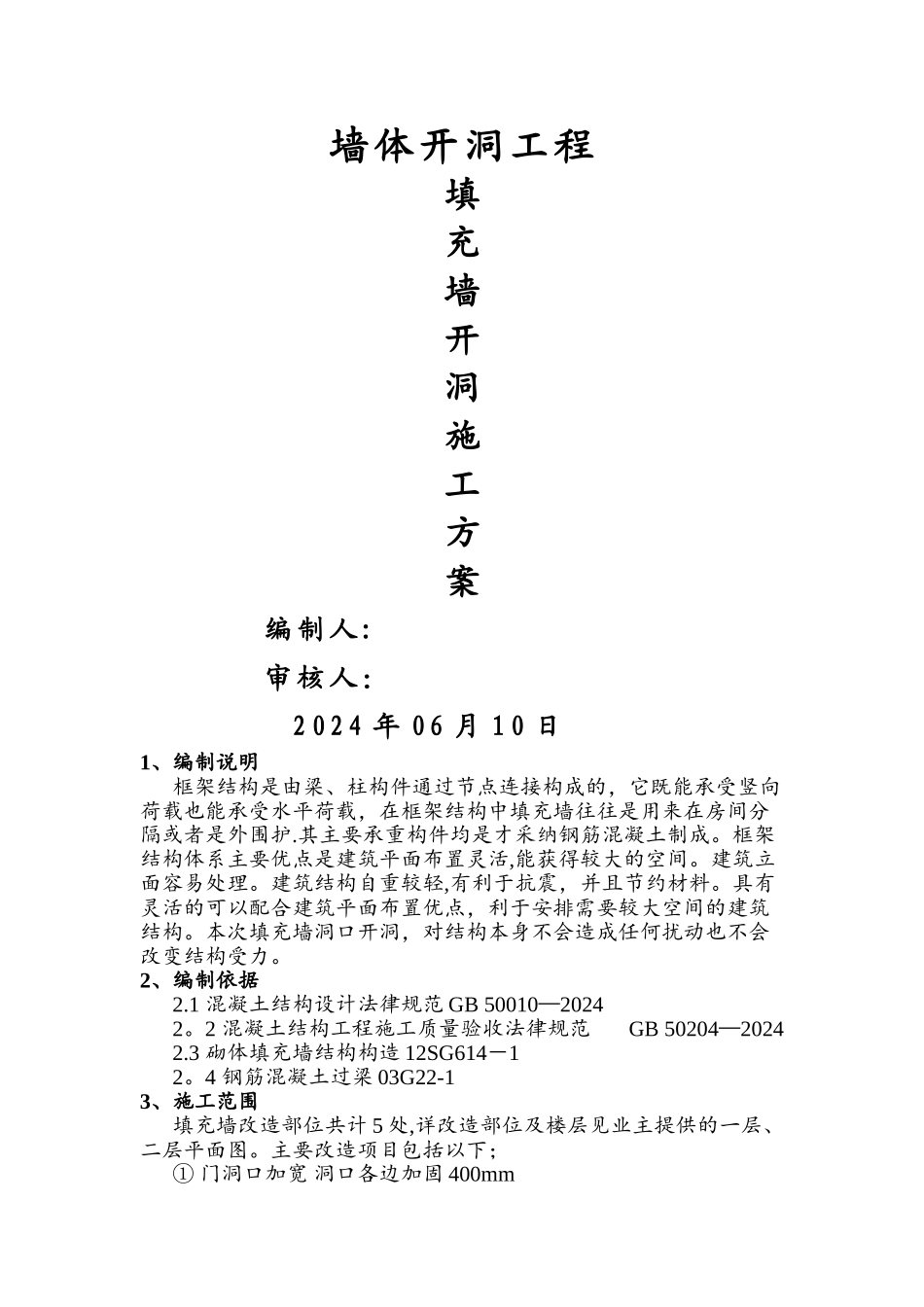

墙体开洞工程填充墙开洞施工方案编 制 人 :审 核 人 ：2 0 2 4 年 0 6 月 1 0 日1、编制说明框架结构是由梁、柱构件通过节点连接构成的，它既能承受竖向荷载也能承受水平荷载，在框架结构中填充墙往往是用来在房间分隔或者是外围护.其主要承重构件均是才采纳钢筋混凝土制成。框架结构体系主要优点是建筑平面布置灵活,能获得较大的空间。建筑立面容易处理。建筑结构自重较轻,有利于抗震，并且节约材料。具有灵活的可以配合建筑平面布置优点，利于安排需要较大空间的建筑结构。本次填充墙洞口开洞，对结构本身不会造成任何扰动也不会改变结构受力。2、编制依据2.1 混凝土结构设计法律规范 GB 50010—20242。2 混凝土结构工程施工质量验收法律规范 GB 50204—20242.3 砌体填充墙结构构造 12SG614－12。4 钢筋混凝土过梁 03G22-13、施工范围填充墙改造部位共计 5 处,详改造部位及楼层见业主提供的一层、二层平面图。主要改造项目包括以下；① 门洞口加宽 洞口各边加固 400mm② 新开洞口洞口尺寸为 1380*2500③ 新开墙洞洞口尺寸为 1920＊2600④ 楼梯间墙体拆除⑤ 二层阳台 L 型墙体洞口改造4、施工流程5、施工方法5。1 放线定位按图纸现场放线定位，确定洞口部位, 弹出切割线以及过梁位置线,按下图示意.5。2 洞口切割根据现场勘查本工程墙体为砌块填充墙,顾使用云石机对本次改造洞口切割较为合理快捷，切割部位高度超过 1。2 米时需使用门式架作为操作平台进行施工，本次洞口切割需进行双面切割，切割深度为 40—50mm。开洞部位由上至下垂直切割,楼梯间墙体拆除部位根据现场事情情况进行水平切割。切割步骤见以下所述。① 平台板调节：拧松深度尺锁杆，上下移动平台板，调到所需切割深度 40-50mm 后,拧紧锁杆，固定好平台板。 ② 将平台板前部的槽口与墙体弹出的切割线对齐。 ③ 将将平台板放在墙体表面,启动云石机，当达到最大转速时,慢慢放下切割片接触墙体切割线，均匀缓慢向下移动云石机，保持水平和垂直，直到切割完毕。④ 切割完毕后,等机具完全停止转动后.再移动机具/否则易造成云石片损坏. ⑤ 云石片的拆装，再停机断电的状态下，用套茼扳手逆时针方向旋松六角螺栓，拆下该螺栓，在用扳手拆下外法兰盘,拆下旧切割片，换上新—片后按相反的顺序装上切割片即可。但六角螺栓必须拧紧，内外法兰盘不能调换使用。5。3 人工拆除待云石机按洞口切割线全部切割完成后，人工使用簪子顺切割缝替...
