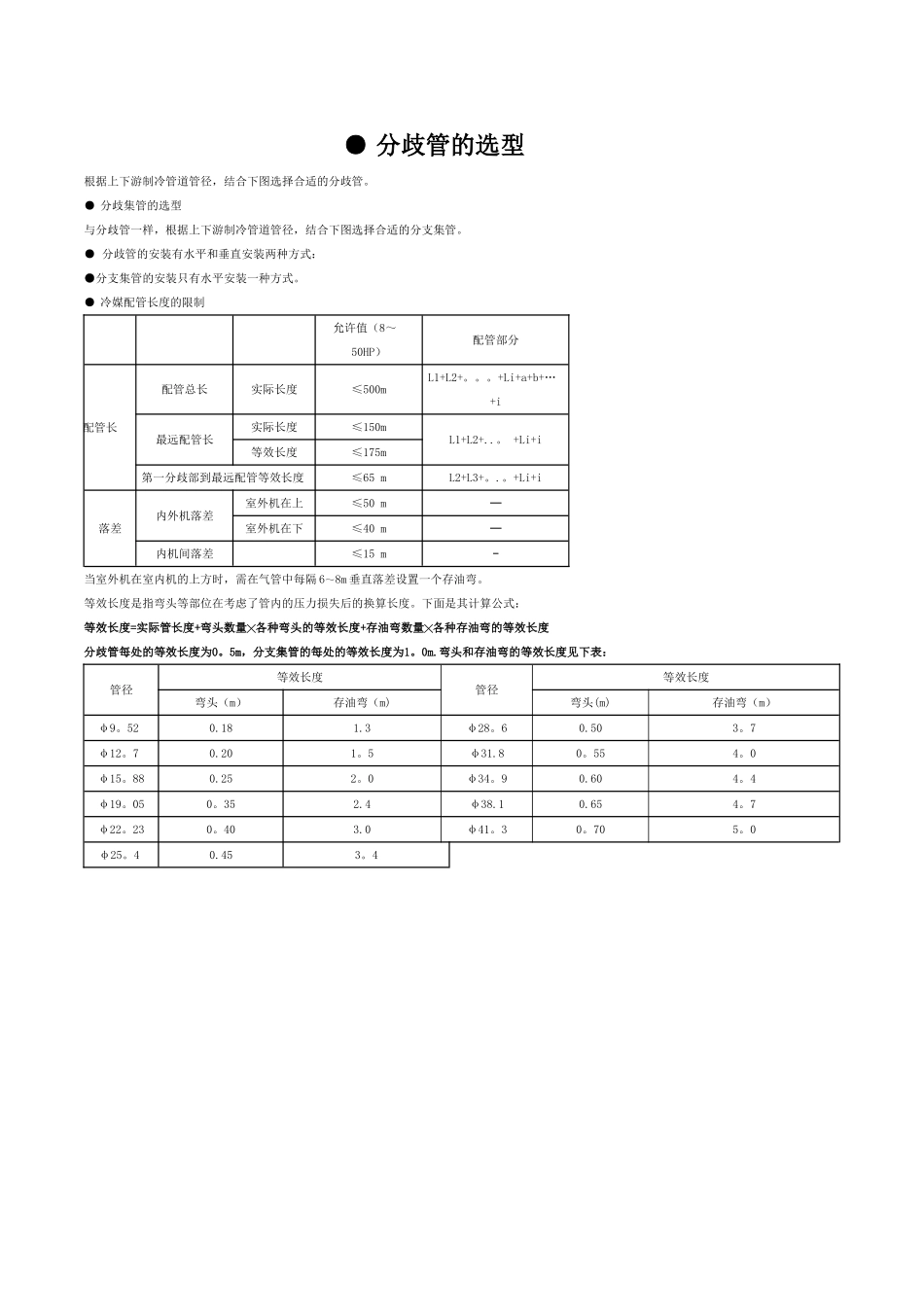

● 分歧管的选型根据上下游制冷管道管径,结合下图选择合适的分歧管。● 分歧集管的选型与分歧管一样,根据上下游制冷管道管径,结合下图选择合适的分支集管。● 分歧管的安装有水平和垂直安装两种方式:●分支集管的安装只有水平安装一种方式。● 冷媒配管长度的限制允许值(8~50HP)配管部分配管长配管总长实际长度≤500mL1+L2+。。。+Li+a+b+…+i最远配管长实际长度≤150mL1+L2+..。 +Li+i等效长度≤175m第一分歧部到最远配管等效长度≤65 mL2+L3+。.。+Li+i落差内外机落差室外机在上≤50 m—室外机在下≤40 m—内机间落差≤15 m-当室外机在室内机的上方时,需在气管中每隔 6~8m 垂直落差设置一个存油弯。等效长度是指弯头等部位在考虑了管内的压力损失后的换算长度。下面是其计算公式:等效长度=实际管长度+弯头数量╳各种弯头的等效长度+存油弯数量╳各种存油弯的等效长度分歧管每处的等效长度为0。5m,分支集管的每处的等效长度为1。0m.弯头和存油弯的等效长度见下表:管径等效长度管径等效长度弯头(m)存油弯(m)弯头(m)存油弯(m)φ9。52 0.181.3φ28。6 0.503。7φ12。7 0.201。5φ31.8 0。554。0φ15。880.252。0φ34。90.604。4φ19。050。352.4φ38.10.654。7φ22。230。403.0φ41。30。705。0φ25。4 0.453。4
