大学机房建设方案

大学机房建设方案_第1页
1/12

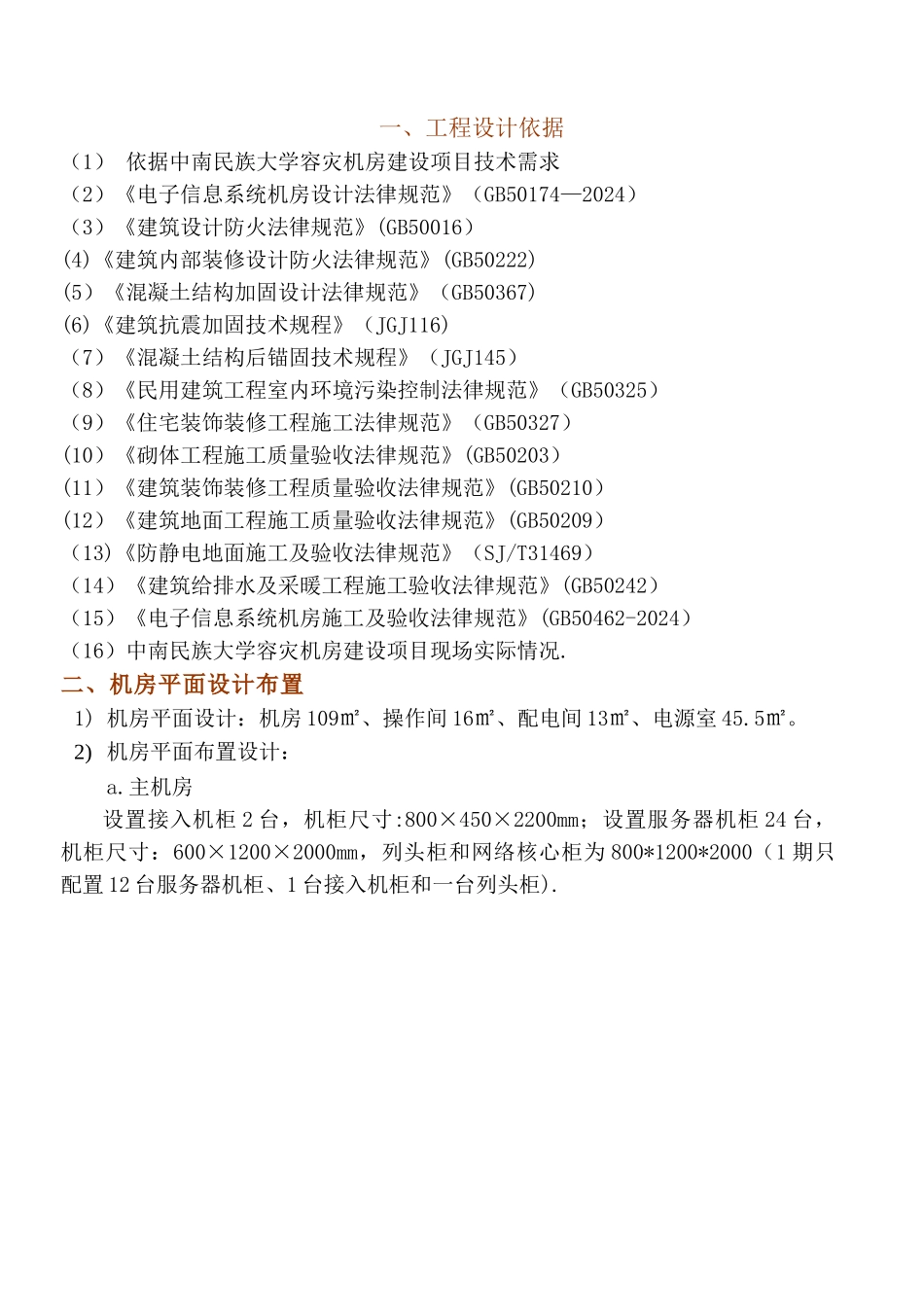

大学机房建设方案_第2页
2/12

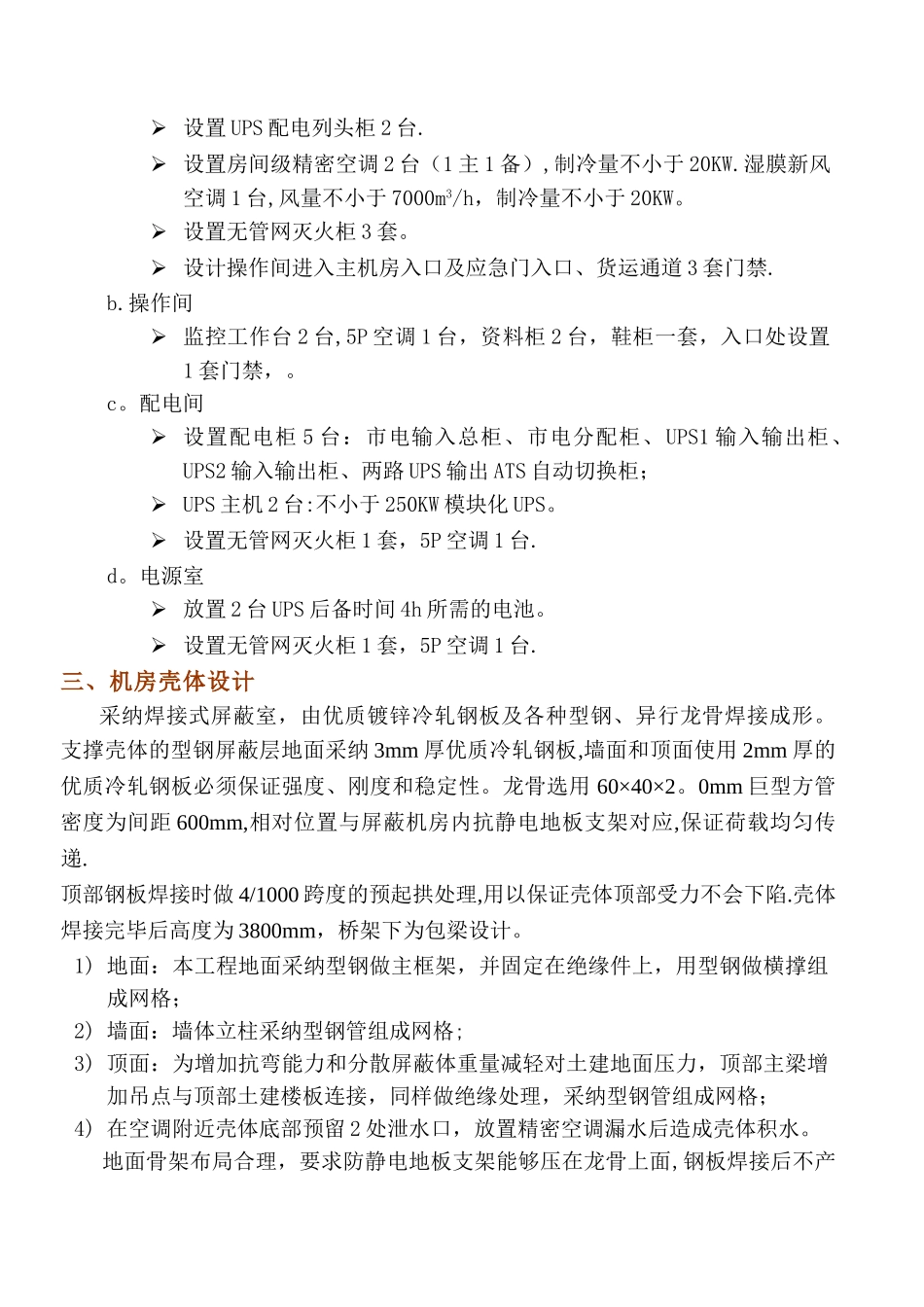

大学机房建设方案_第3页
3/12
机房装饰工程一、工程设计依据(1) 依据中南民族大学容灾机房建设项目技术需求(2)《电子信息系统机房设计法律规范》(GB50174—2024)(3)《建筑设计防火法律规范》(GB50016)(4)《建筑内部装修设计防火法律规范》(GB50222)(5)《混凝土结构加固设计法律规范》(GB50367)(6)《建筑抗震加固技术规程》(JGJ116)(7)《混凝土结构后锚固技术规程》(JGJ145)(8)《民用建筑工程室内环境污染控制法律规范》(GB50325)(9)《住宅装饰装修工程施工法律规范》(GB50327)(10)《砌体工程施工质量验收法律规范》(GB50203)(11)《建筑装饰装修工程质量验收法律规范》(GB50210)(12)《建筑地面工程施工质量验收法律规范》(GB50209)(13)《防静电地面施工及验收法律规范》(SJ/T31469)(14)《建筑给排水及采暖工程施工验收法律规范》(GB50242)(15)《电子信息系统机房施工及验收法律规范》(GB50462-2024)(16)中南民族大学容灾机房建设项目现场实际情况.二、机房平面设计布置1) 机房平面设计:机房 109㎡、操作间 16㎡、配电间 13㎡、电源室 45.5㎡。2) 机房平面布置设计:a.主机房设置接入机柜 2 台,机柜尺寸:800×450×2200mm;设置服务器机柜 24 台,机柜尺寸:600×1200×2000mm,列头柜和网络核心柜为 800*1200*2000(1 期只配置 12 台服务器机柜、1 台接入机柜和一台列头柜). 设置 UPS 配电列头柜 2 台. 设置房间级精密空调 2 台(1 主 1 备),制冷量不小于 20KW.湿膜新风空调 1 台,风量不小于 7000m3/h,制冷量不小于 20KW。 设置无管网灭火柜 3 套。 设计操作间进入主机房入口及应急门入口、货运通道 3 套门禁.b.操作间  监控工作台 2 台,5P 空调 1 台,资料柜 2 台,鞋柜一套,入口处设置1 套门禁,。c。配电间  设置配电柜 5 台:市电输入总柜、市电分配柜、UPS1 输入输出柜、UPS2 输入输出柜、两路 UPS 输出 ATS 自动切换柜; UPS 主机 2 台:不小于 250KW 模块化 UPS。 设置无管网灭火柜 1 套,5P 空调 1 台.d。电源室 放置 2 台 UPS 后备时间 4h 所需的电池。 设置无管网灭火柜 1 套,5P 空调 1 台.三、机房壳体设计采纳焊接式屏蔽室,由优质镀锌冷轧钢板及各种型钢、异行龙骨焊接成形。支撑壳体的型钢屏蔽层地面采纳 3mm 厚优质冷轧钢板,墙面和顶面使用 2mm 厚的优质冷轧钢板必须保证强度、刚度和稳定性。龙骨...
