大断面隧道不同开挖方式转换施工方案

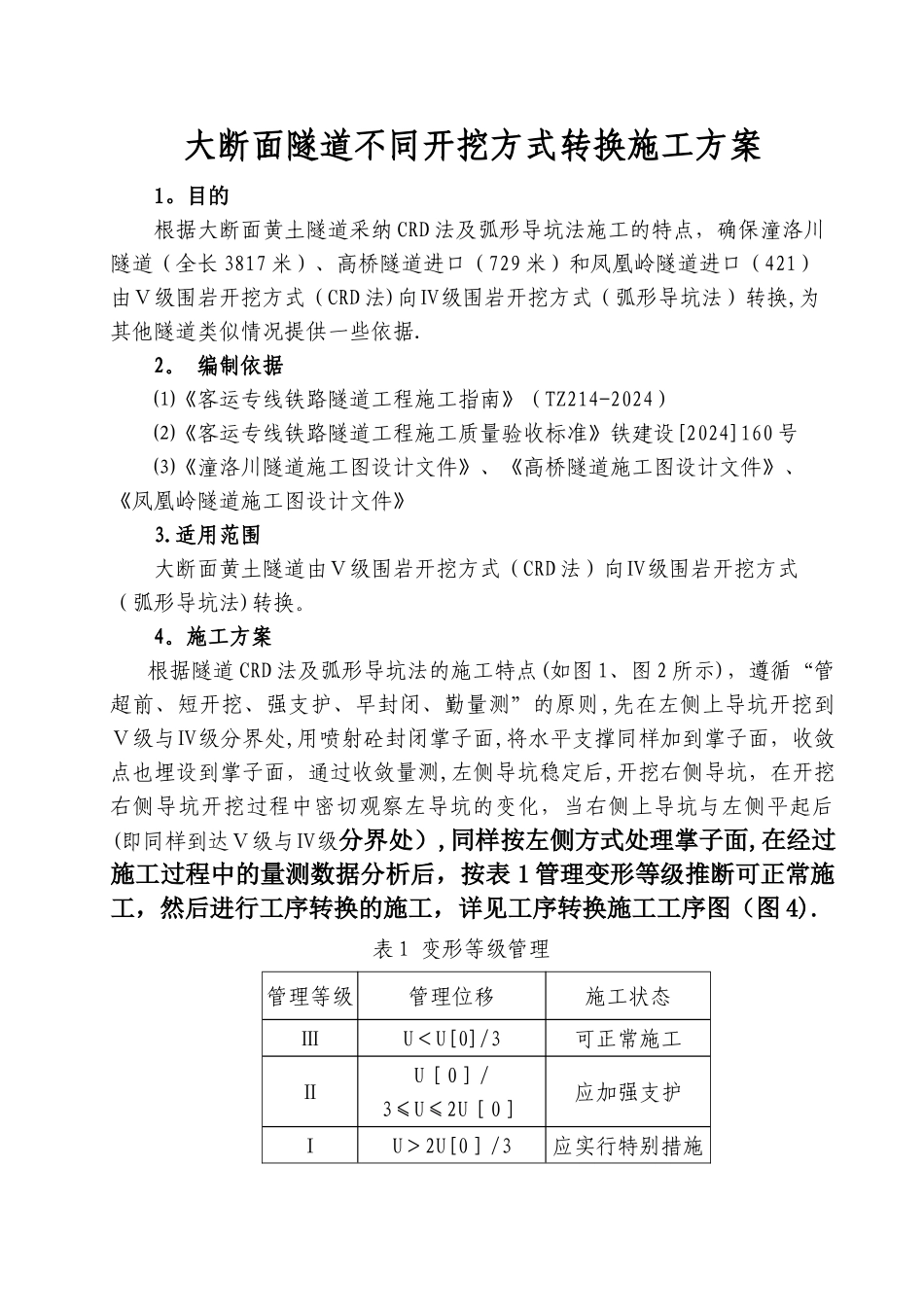

大断面隧道不同开挖方式转换施工方案_第1页
1/3

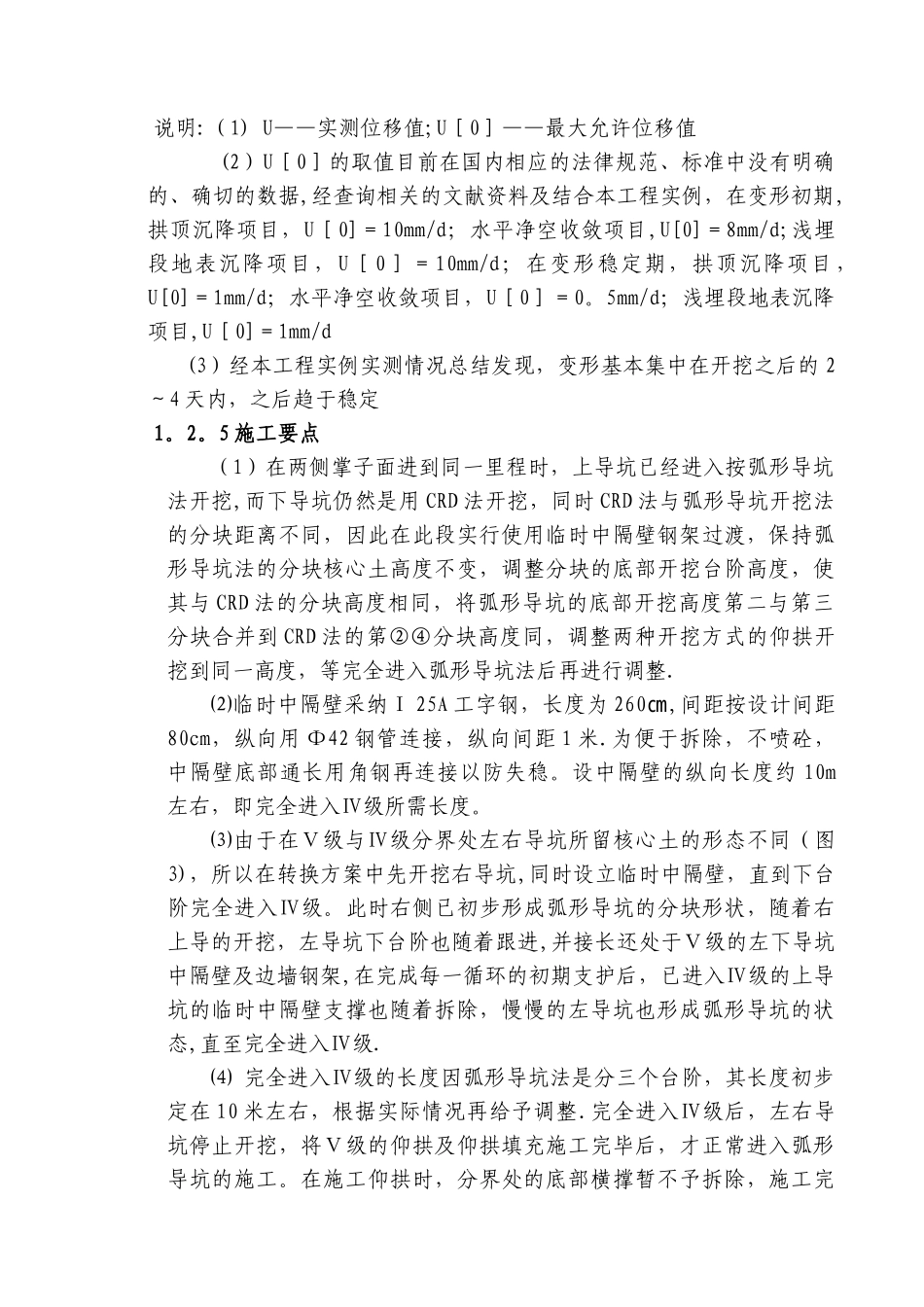

大断面隧道不同开挖方式转换施工方案_第2页
2/3
大断面隧道不同开挖方式转换施工方案_第3页
3/3
大断面隧道不同开挖方式转换施工方案1。目的根据大断面黄土隧道采纳 CRD 法及弧形导坑法施工的特点,确保潼洛川隧道(全长 3817 米)、高桥隧道进口(729 米)和凤凰岭隧道进口(421)由Ⅴ级围岩开挖方式(CRD 法)向Ⅳ级围岩开挖方式(弧形导坑法)转换,为其他隧道类似情况提供一些依据.2。 编制依据⑴《客运专线铁路隧道工程施工指南》(TZ214-2024)⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2024]160 号⑶《潼洛川隧道施工图设计文件》、《高桥隧道施工图设计文件》、《凤凰岭隧道施工图设计文件》3.适用范围大断面黄土隧道由Ⅴ级围岩开挖方式(CRD 法)向Ⅳ级围岩开挖方式(弧形导坑法)转换。4。施工方案根据隧道 CRD 法及弧形导坑法的施工特点(如图 1、图 2 所示),遵循“管超前、短开挖、强支护、早封闭、勤量测”的原则,先在左侧上导坑开挖到Ⅴ级与Ⅳ级分界处,用喷射砼封闭掌子面,将水平支撑同样加到掌子面,收敛点也埋设到掌子面,通过收敛量测,左侧导坑稳定后,开挖右侧导坑,在开挖右侧导坑开挖过程中密切观察左导坑的变化,当右侧上导坑与左侧平起后(即同样到达Ⅴ级与Ⅳ级分界处),同样按左侧方式处理掌子面,在经过施工过程中的量测数据分析后,按表 1 管理变形等级推断可正常施工,然后进行工序转换的施工,详见工序转换施工工序图(图 4).表 1 变形等级管理管理等级管理位移施工状态ⅢU<U[0]/3可正常施工ⅡU[0]/3≤U≤2U[0]应加强支护ⅠU>2U[0]/3应实行特别措施 说明:(1) U——实测位移值;U[0]——最大允许位移值 (2)U[0]的取值目前在国内相应的法律规范、标准中没有明确的、确切的数据,经查询相关的文献资料及结合本工程实例,在变形初期,拱顶沉降项目,U[0]=10mm/d;水平净空收敛项目,U[0]=8mm/d;浅埋段地表沉降项目,U[0]=10mm/d;在变形稳定期,拱顶沉降项目 ,U[0]=1mm/d;水平净空收敛项目,U[0]=0。5mm/d;浅埋段地表沉降项目,U[0]=1mm/d (3)经本工程实例实测情况总结发现,变形基本集中在开挖之后的 2~4 天内,之后趋于稳定1。2。5 施工要点(1)在两侧掌子面进到同一里程时,上导坑已经进入按弧形导坑法开挖,而下导坑仍然是用 CRD 法开挖,同时 CRD 法与弧形导坑开挖法的分块距离不同,因此在此段实行使用临时中隔壁钢架过渡,保持弧形导坑法的分块核心土高度不变,调整分块的底部开挖台阶高度,使其与 CRD 法的分块高度相同,将弧形导坑的底部开挖高...
