大板基础典型施工方法10[1].12

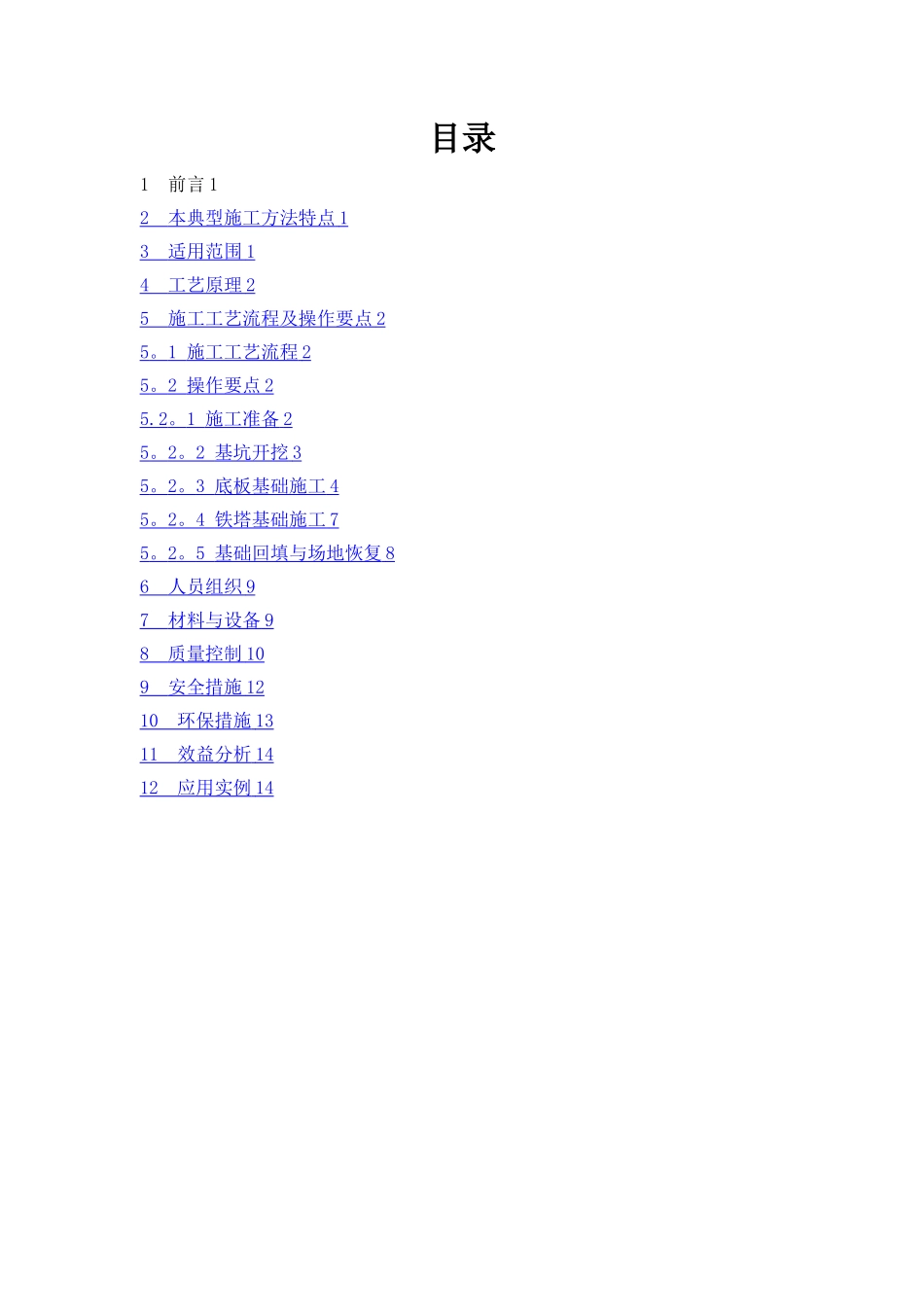

目录1 前言 12 本典型施工方法特点 1 3 适用范围 1 4 工艺原理 2 5 施工工艺流程及操作要点 2 5 。 1 施工工艺流程 2 5 。 2 操作要点 2 5.2 。 1 施工准备 2 5 。 2 。 2 基坑开挖 3 5 。 2 。 3 底板基础施工 4 5 。 2 。 4 铁塔基础施工 7 5 。 2 。 5 基础回填与场地恢复 8 6 人员组织 9 7 材料与设备 9 8 质量控制 10 9 安全措施 12 10 环保措施 13 11 效益分析 14 12 应用实例 14 1 前言1.1 随着电网建设的不断进展,输电线路工程的路径选择也愈加困难，常常需要在煤矿或其他矿区的采空区进行穿越,采空区的地基塌陷和变形对输电线路铁塔与基础存在着极大的危害。为了减少对线路稳定运行的影响，设计单位通过基础结构计算和基础选型，采纳大板基础，以提高铁塔基础对地基变形的适应能力和发生地基沉陷后铁塔基础的可调整或可修复能力。通过实践证明，大板基础在采空区应用取得了明显的稳定效果，在输电线路工程采空区得到了越来越广泛的应用。1.2 大板基础具有体积大、钢筋密、混凝土浇筑量大和施工技术要求高等特点，输电线路工程现场施工条件差，外界环境影响因素多,施工质量控制难度大。为保证施工质量，提高施工工艺水平，总结推广阔板基础施工技术，国家电网公司组织编制了大板基础典型施工方法,山西省供电工程承装公司针对大板基础开展科技创新,“大板基础施工技术”经山西省电力公司组织专家评审,荣获 2024年度山西省电力公司科技进步一等奖.1。3 本典型施工方法在 1000kV 晋东南-南阳—荆门特高压沟通试验示范工程输电线路工程、晋城—临汾 I、II 回∏阳城北 500kV 输电线路工程、晋城-临汾 II回 500kV 输电线路工程中成功应用，成效显著，提高了大板基础施工效率和施工工艺水平。2 本典型施工方法特点本典型施工方法具有工艺先进、有用性强等特点，能够有效地缩短大板基础施工工期、提高施工效率和施工工艺水平,经济效益和社会效益良好.2。1 基坑开挖采纳大型挖掘机，大幅度提高施工效率和机械化水平。2。2 科学安排现场施工工序，底板基础尽量采纳商品混凝土泵送浇筑，无地形时采纳现场搅拌混凝土浇筑时合理配置搅拌机械和施工人员,确保混凝土浇筑的连续性.2。3 利用电动抹面机进行底板基础表面压实，使混凝土表面光洁、平整、密实，提高底板基础表面感官质量。2.4 在保护帽施工前,对大板基础的可调式加长地脚螺栓实行特别保护措...
