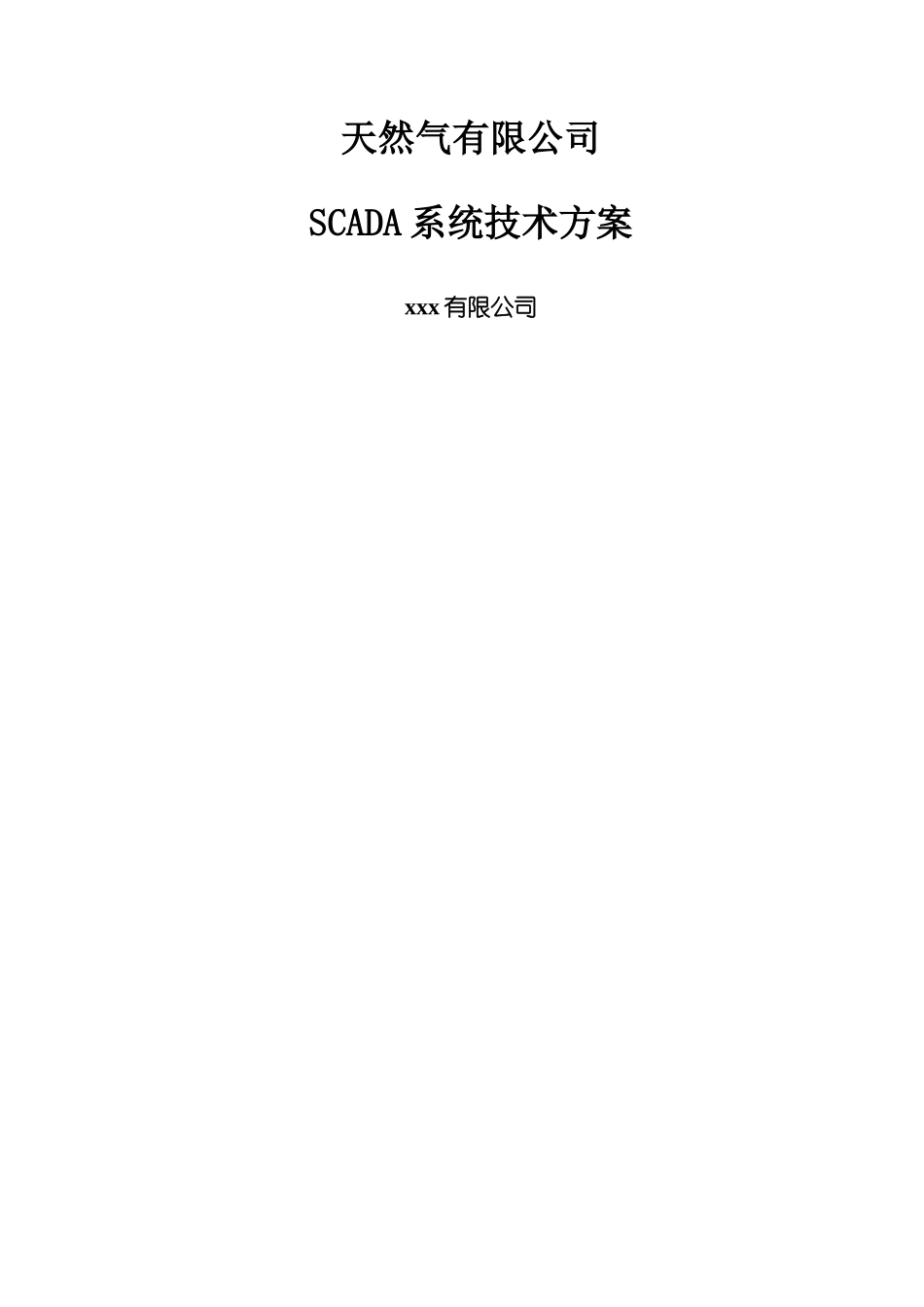

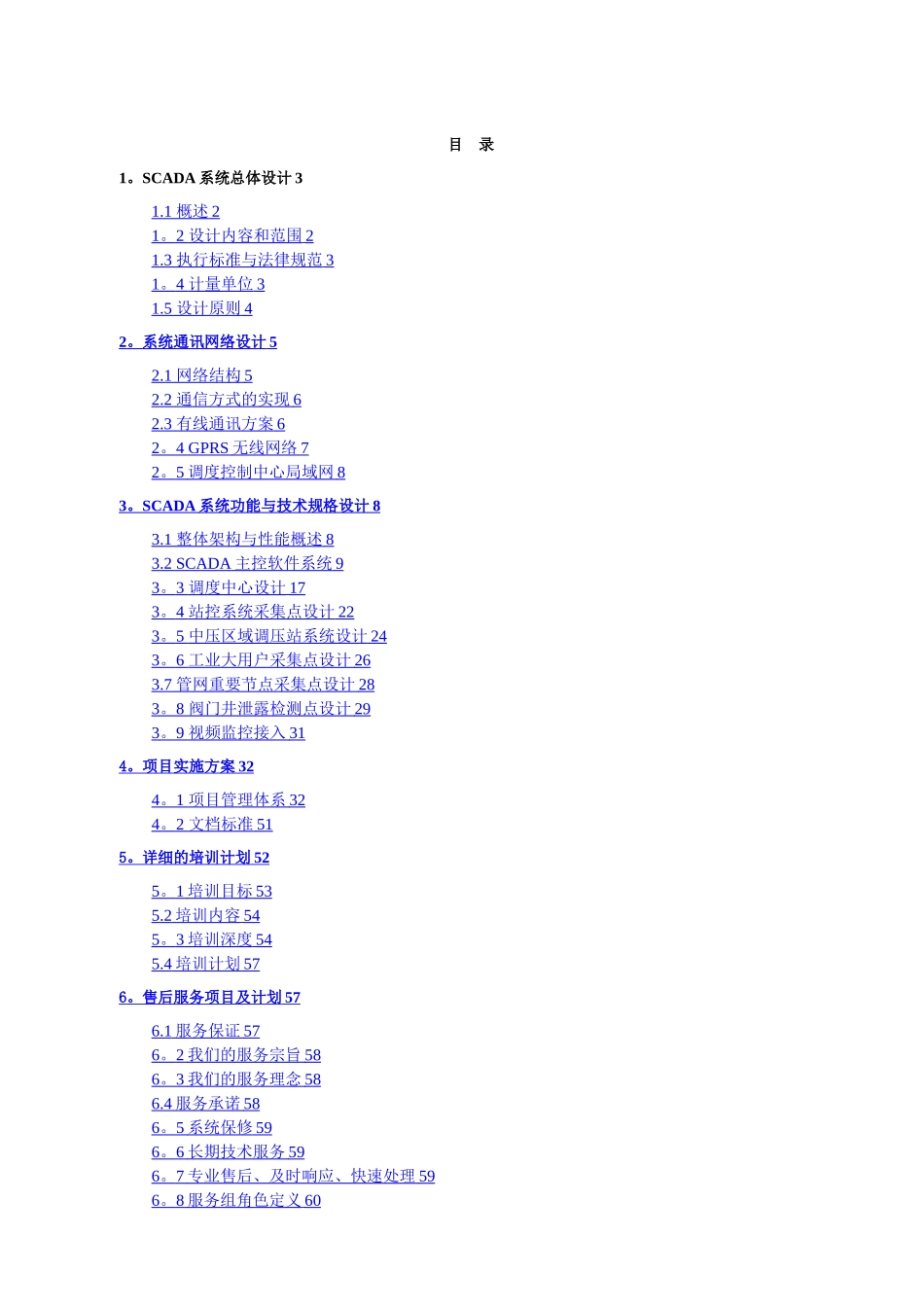

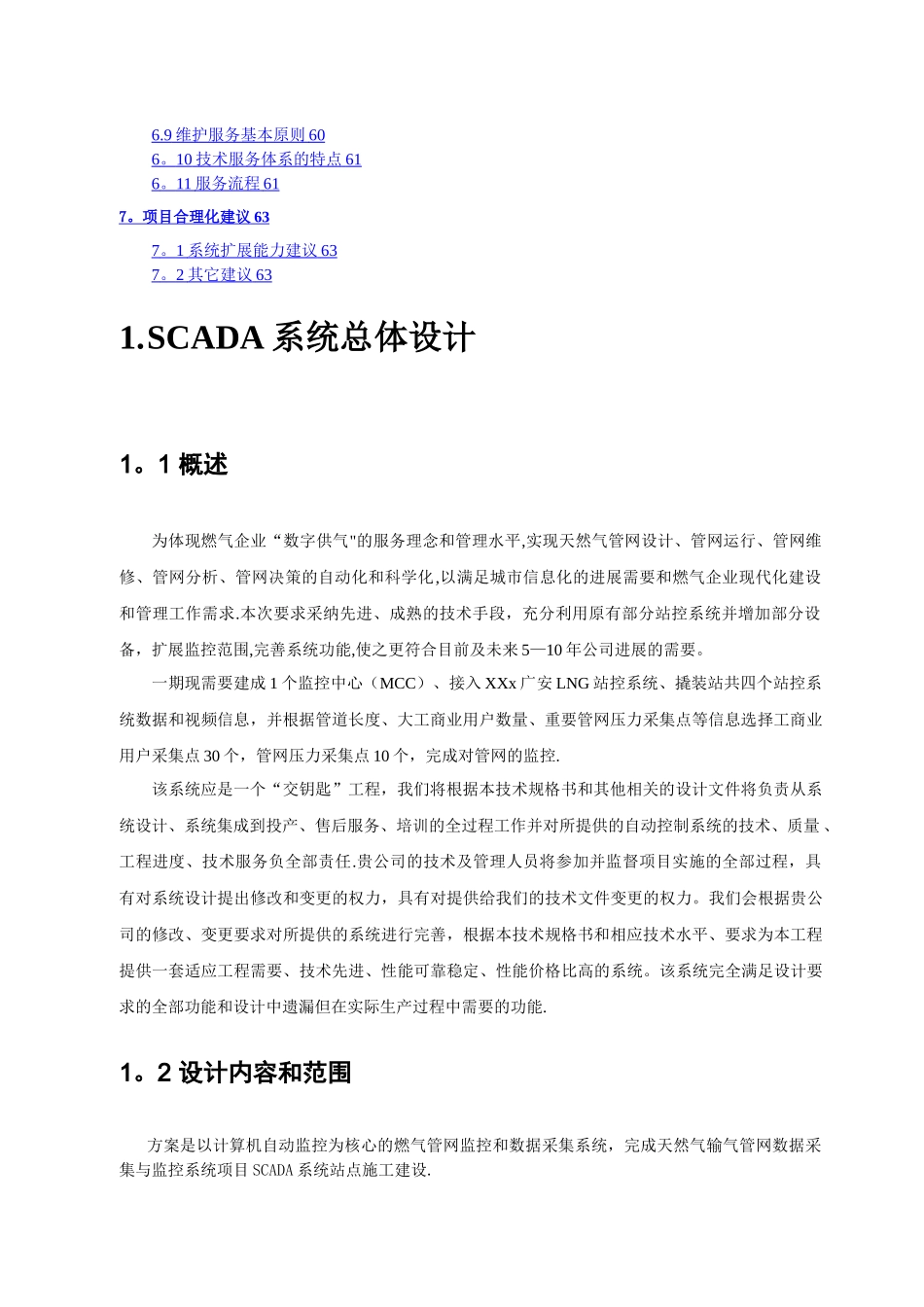

天然气有限公司SCADA 系统技术方案xxx 有限公司目 录1。SCADA 系统总体设计 31.1 概述 2 1 。 2 设计内容和范围 2 1.3 执行标准与法律规范 3 1 。 4 计量单位 3 1.5 设计原则 4 2 。 系统通讯网络设计 5 2.1 网络结构 5 2.2 通信方式的实现 6 2.3 有线通讯方案 6 2 。 4 GPRS 无线网络 7 2 。 5 调度控制中心局域网 8 3 。 SCADA 系统功能与技术规格设计 8 3.1 整体架构与性能概述 8 3.2 SCADA 主控软件系统 9 3 。 3 调度中心设计 17 3 。 4 站控系统采集点设计 22 3 。 5 中压区域调压站系统设计 24 3 。 6 工业大用户采集点设计 26 3.7 管网重要节点采集点设计 28 3 。 8 阀门井泄露检测点设计 29 3 。 9 视频监控接入 31 4 。 项目实施方案 32 4 。 1 项目管理体系 32 4 。 2 文档标准 51 5 。 详细的培训计划 52 5 。 1 培训目标 53 5.2 培训内容 54 5 。 3 培训深度 54 5.4 培训计划 57 6 。 售后服务项目及计划 57 6.1 服务保证 57 6 。 2 我们的服务宗旨 58 6 。 3 我们的服务理念 58 6.4 服务承诺 58 6 。 5 系统保修 59 6 。 6 长期技术服务 59 6 。 7 专业售后、及时响应、快速处理 59 6 。 8 服务组角色定义 60 6.9 维护服务基本原则 60 6 。 10 技术服务体系的特点 61 6 。 11 服务流程 61 7 。 项目合理化建议 63 7 。 1 系统扩展能力建议 63 7 。 2 其它建议 63 1.SCADA 系统总体设计1。1 概述为体现燃气企业“数字供气"的服务理念和管理水平,实现天然气管网设计、管网运行、管网维修、管网分析、管网决策的自动化和科学化,以满足城市信息化的进展需要和燃气企业现代化建设和管理工作需求.本次要求采纳先进、成熟的技术手段，充分利用原有部分站控系统并增加部分设备，扩展监控范围,完善系统功能,使之更符合目前及未来 5—10 年公司进展的需要。一期现需要建成 1 个监控中心（MCC）、接入 XXx 广安 LNG 站控系统、撬装站共四个站控系统数据和视频信息，并根据管道长度、大工商业用户数量、重要管网压力采集点等信息选择工商业用户采集点 30 个，管网压力采集点 10 个，完成对管网的监控.该系统应是一个“交钥匙”工程，我们将根据本技术规格书和其他相关的设计文件将负责从系统设计、系统集成到投产、售后服...
