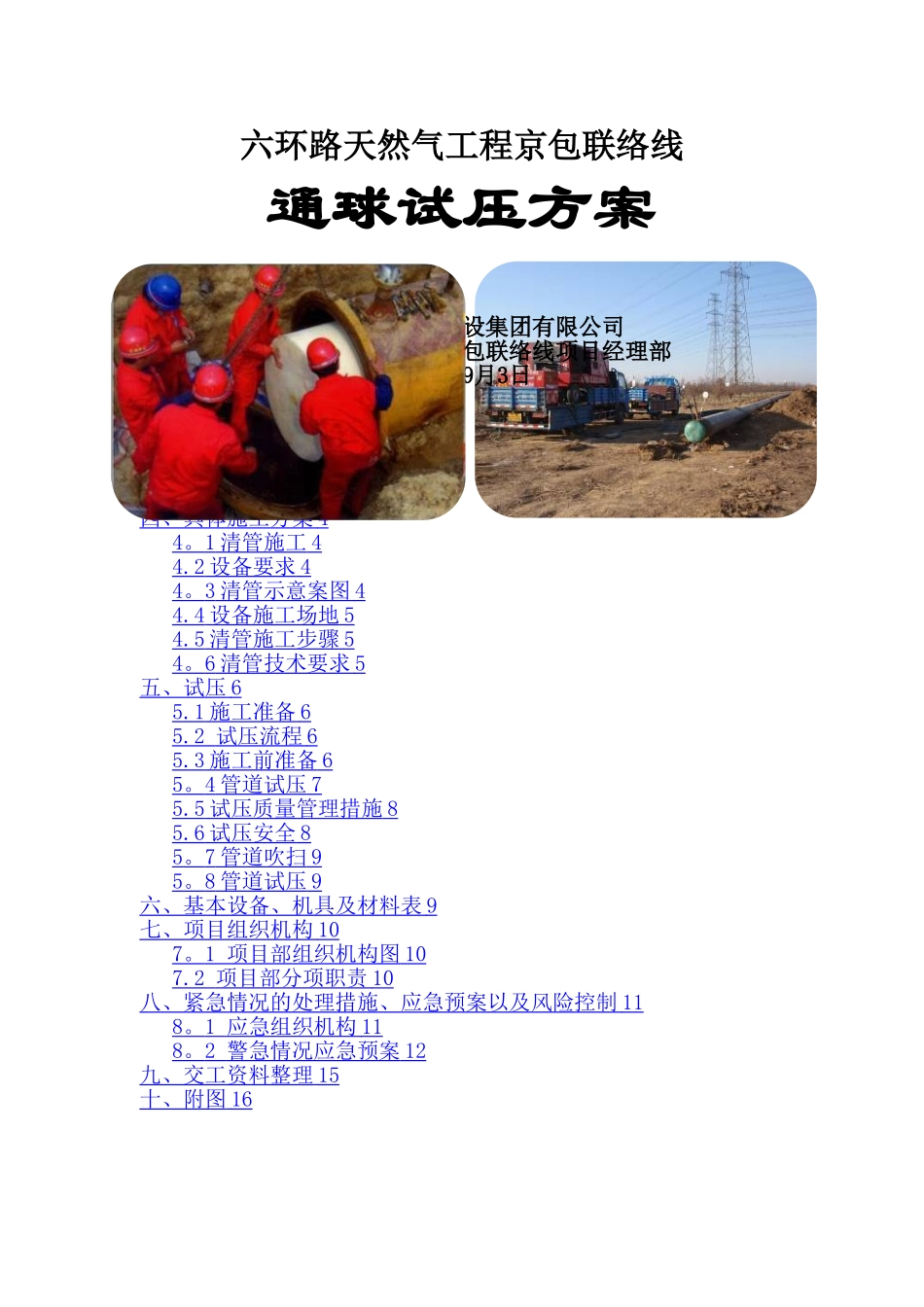

六环路天然气工程京包联络线通球试压方案北京城建道桥建设集团有限公司六环路天然气工程京包联络线项目经理部2024年9月3日目 录一、编制依据 3二、工程概况 3 三、主要施工方案 3 四、具体施工方案 4 4 。 1 清管施工 4 4.2 设备要求 4 4 。 3 清管示意案图 4 4.4 设备施工场地 5 4.5 清管施工步骤 5 4 。 6 清管技术要求 5 五、试压 6 5.1 施工准备 6 5.2 试压流程 6 5.3 施工前准备 6 5 。 4 管道试压 7 5.5 试压质量管理措施 8 5.6 试压安全 8 5 。 7 管道吹扫 9 5 。 8 管道试压 9 六、基本设备、机具及材料表 9 七、项目组织机构 10 7 。 1 项目部组织机构图 10 7.2 项目部分项职责 10 八、紧急情况的处理措施、应急预案以及风险控制 11 8 。 1 应急组织机构 11 8 。 2 警急情况应急预案 12 九、交工资料整理 15 十、附图 16 一、编制依据1.1.1《迎宾路次高压 A 调压站联络线》工程设计施工图纸；1。1。2 施工现场的实地考察信息资料；1。1。3 主要法律规范及标准施工采纳的主要法律规范、标准一览表序号法律规范、标准名称编号1城镇燃气输配工程施工及验收法律规范CJJ33—20242油气长输管道工程施工及验收法律规范GB50369－20243油气输送管道穿越工程施工法律规范GB50424－20244石油天然气建设工程施工质量验收法律规范 输油输气管道线路工程SY 4208—20245石油化工有毒可燃介质管道工程施工及验收法律规范SH 350120246现场设备、工业管道焊接工程施工及验收法律规范GB50236-987工业金属管道工程施工及验收法律规范GB50235—978工业设备及管道绝热工程质量检验评定标准GB50185—939工业设备及管道绝热工程设计法律规范GB50264—9710工业金属管道设计法律规范GB50316—200011钢制对焊无缝管件GB/T12459—202412钢板制对焊管件GB/T13401-9213钢结构工程施工质量验收法律规范GB50205—200114钢筋机械连接通用技术规程JGJ107—202415城市燃气用螺旋缝埋弧焊钢管CJ/T3022—199316高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管CJ/T114—200017高密度聚乙烯外护管聚氨脂硬质泡沫塑料预制直埋保温管CJ/T145—200118建筑钢结构焊接技术规程JGJ81—202419建筑机械使用安全技术规程JGJ33-2001序号法律规范、标准名称编号20施工现场临时用电安全技术法律规范JGJ46—202421工业金属管道工程施工法律规范—条文说明GB50235-202422北京市市政工程施...
