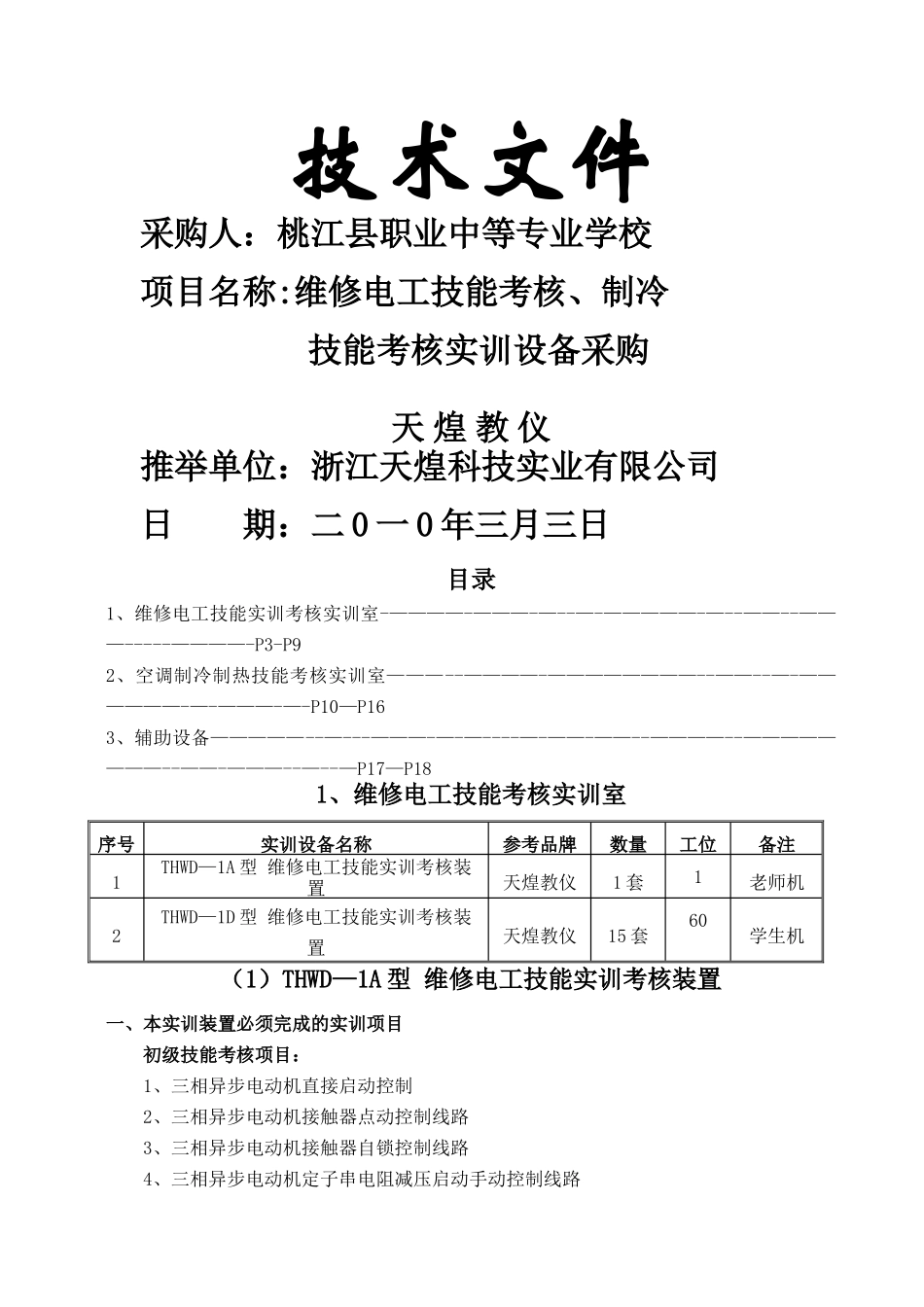

技术文件 采购人：桃江县职业中等专业学校项目名称:维修电工技能考核、制冷技能考核实训设备采购天 煌 教 仪推举单位：浙江天煌科技实业有限公司日 期：二 0 一 0 年三月三日目录1、维修电工技能实训考核实训室-————-———-—--—-—————-—--——--———-----————-P3-P92、空调制冷制热技能考核实训室———--————-————————--——--—-——————-—-———-—-P10—P163、辅助设备—————--—---———-—-—----—-——-——--————--————————--——-———--—--—P17—P181、维修电工技能考核实训室序号实训设备名称参考品牌数量工位备注1THWD—1A 型 维修电工技能实训考核装置天煌教仪1 套1老师机2THWD—1D 型 维修电工技能实训考核装置天煌教仪15 套60学生机（1）THWD—1A 型 维修电工技能实训考核装置一、本实训装置必须完成的实训项目初级技能考核项目：1、三相异步电动机直接启动控制2、三相异步电动机接触器点动控制线路3、三相异步电动机接触器自锁控制线路4、三相异步电动机定子串电阻减压启动手动控制线路5、三相异步电动机定子串电阻减压启动自动控制线路6、Y—△启动自动控制线路7、用开关的三相异步电动机正反转控制8、接触器联锁的正反转控制线路9、按钮联锁的三相异步电动机正反转控制10、双重联锁的三相异步电动机正反转控制11、单向减压启动及反接制动控制线路12、能耗制动的控制线路13、三相异步电动机的顺序控制14、三相异步电动机的多地控制15、工作台自动往返控制线路16、三相线绕式异步电动机手动控制线路17、三相线绕式异步电动机自动起动控制线路中级技能考核项目：18、C620 型车床的接线、故障与维修19、Z3040 摇臂钻床电气控制线路20、KT12—25J/1 凸轮控制器控制线路21、单相整流装置电路的组装22、并联型硅稳压管稳压电路的组装23、串联型晶体管稳压电路的组装24、JS20 单结晶体管时间继电器25、JSJ 型晶体管时间继电器26、接近开关27、微音放大电路的测试28、智力竞赛抢答器29、依靠漏电流触发的简易沟通开关电路30、家用调光台灯电路31、接触器控制双速电动机的控制线路32、时间继电器控制双速电机的控制线路33、电磁调速异步电动机的控制线路34、按定子电流原则加入励磁的起动控制线路35、简易同步电动机的能耗制动控制线路36、并励直流电动机电枢回路串电阻起动与调速37、直流电机改变励磁电流进行调速的控制线路38、带有能耗制动的反转控制...
