2025年控制卡SCL程序员手册

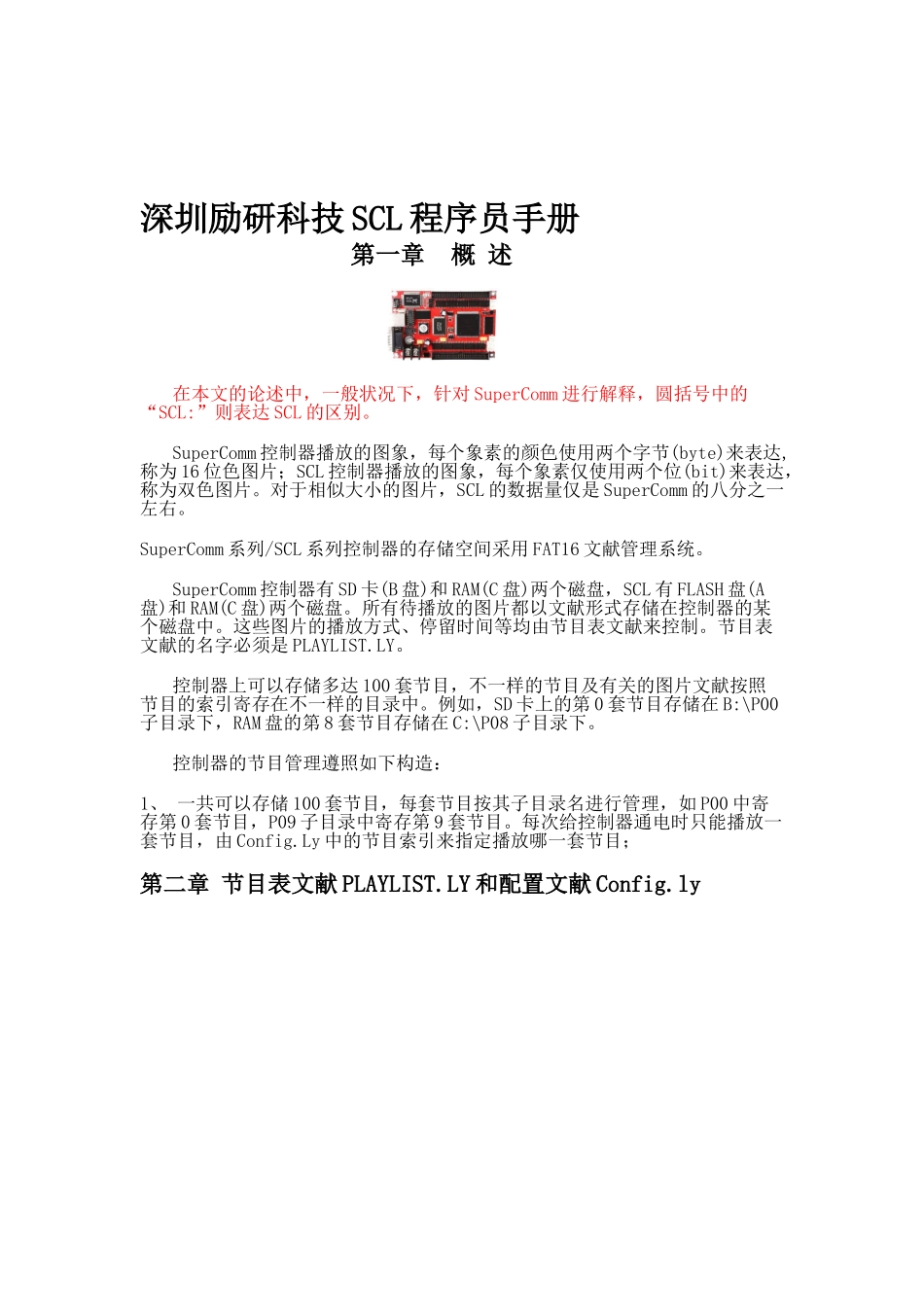

2025年控制卡SCL程序员手册_第1页
1/14

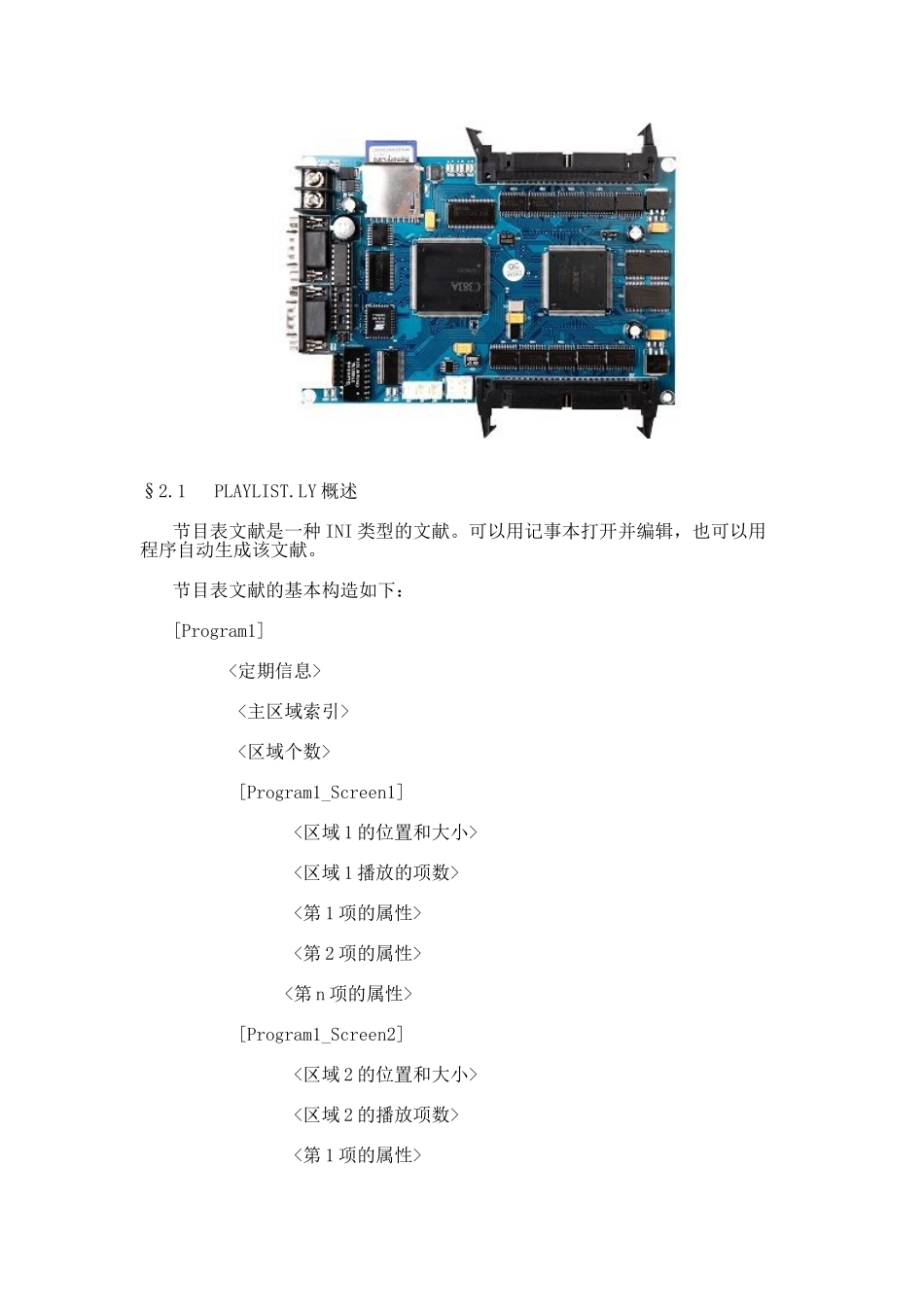

2025年控制卡SCL程序员手册_第2页
2/14

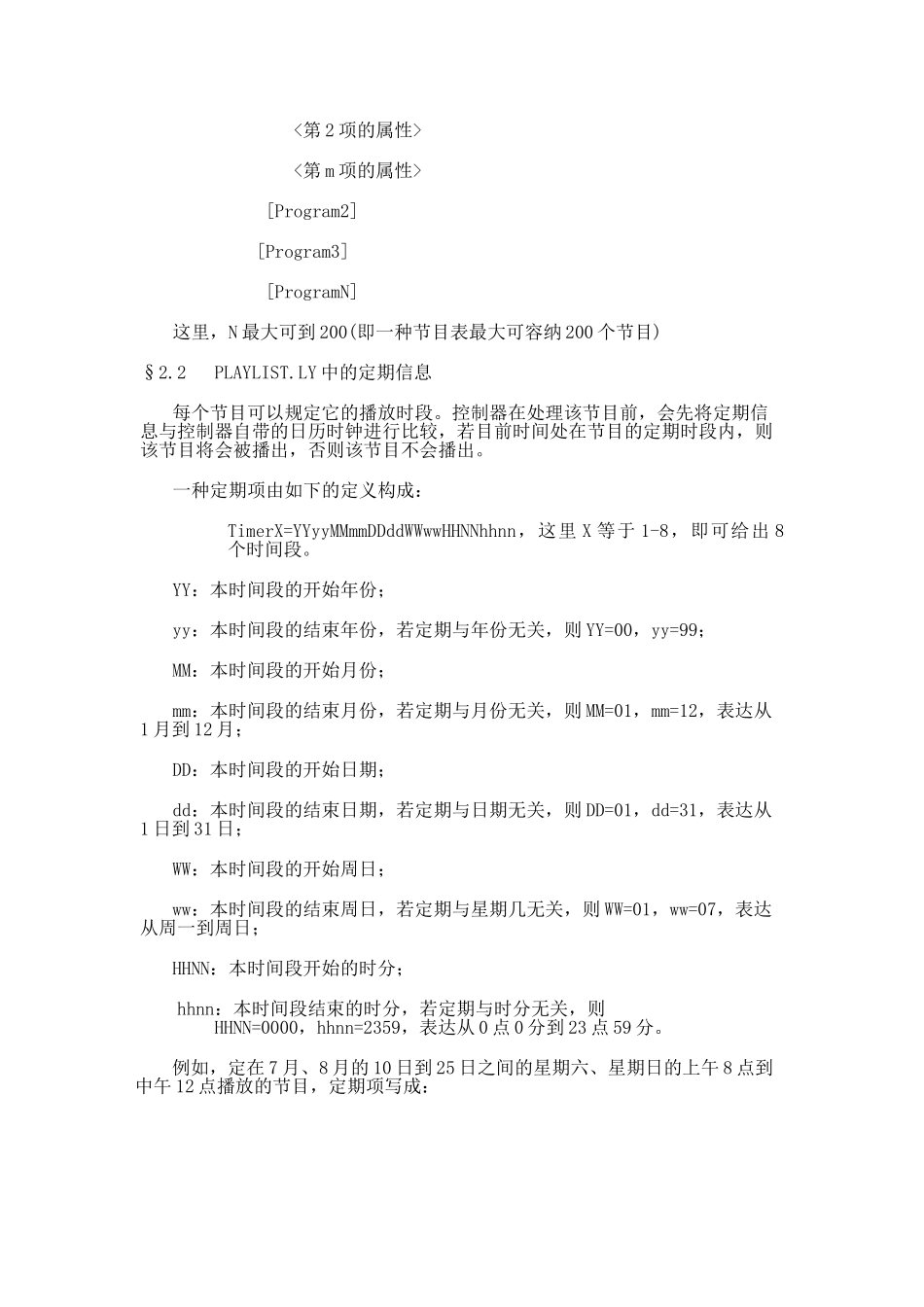

2025年控制卡SCL程序员手册_第3页
3/14
深圳励研科技 SCL 程序员手册第一章概 述在本文的论述中,一般状况下,针对 SuperComm 进行解释,圆括号中的“SCL:”则表达 SCL 的区别。SuperComm 控制器播放的图象,每个象素的颜色使用两个字节(byte)来表达,称为 16 位色图片;SCL 控制器播放的图象,每个象素仅使用两个位(bit)来表达,称为双色图片。对于相似大小的图片,SCL 的数据量仅是 SuperComm 的八分之一左右。SuperComm 系列/SCL 系列控制器的存储空间采用 FAT16 文献管理系统。SuperComm 控制器有 SD 卡(B 盘)和 RAM(C 盘)两个磁盘,SCL 有 FLASH 盘(A盘)和 RAM(C 盘)两个磁盘。所有待播放的图片都以文献形式存储在控制器的某个磁盘中。这些图片的播放方式、停留时间等均由节目表文献来控制。节目表文献的名字必须是 PLAYLIST.LY。控制器上可以存储多达 100 套节目,不一样的节目及有关的图片文献按照节目的索引寄存在不一样的目录中。例如,SD 卡上的第 0 套节目存储在 B:\P00子目录下,RAM 盘的第 8 套节目存储在 C:\P08 子目录下。控制器的节目管理遵照如下构造:1、 一共可以存储 100 套节目,每套节目按其子目录名进行管理,如 P00 中寄存第 0 套节目,P09 子目录中寄存第 9 套节目。每次给控制器通电时只能播放一套节目,由 Config.Ly 中的节目索引来指定播放哪一套节目;第二章 节目表文献 PLAYLIST.LY 和配置文献 Config.ly §2.1 PLAYLIST.LY 概述节目表文献是一种 INI 类型的文献。可以用记事本打开并编辑,也可以用程序自动生成该文献。节目表文献的基本构造如下:[Program1] <定期信息> <主区域索引> <区域个数> [Program1_Screen1] <区域 1 的位置和大小> <区域 1 播放的项数> <第 1 项的属性> <第 2 项的属性> <第 n 项的属性> [Program1_Screen2] <区域 2 的位置和大小> <区域 2 的播放项数> <第 1 项的属性> <第 2 项的属性> <第 m 项的属性> [Program2] [Program3] [ProgramN]这里,N 最大可到 200(即一种节目表最大可容纳 200 个节目)§2.2 PLAYLIST.LY 中的定期信息每个节目可以规定它的播放时段。控制器在处理该节目前,会先将定期信息与控制器自带的日历时钟进行比较,若目前时间处在节目的定期时段内,则该节目将会被播出,否则该节目不会播出。一种定期项由如下的定义构成:TimerX=YYyyMMmmDDddWWwwHHNNhhnn,这里 X 等于 1-8,即可给出 8个...
