学生公寓楼网络机柜整理方案

学生公寓楼网络机柜整理方案_第1页
1/3
学生公寓楼网络机柜整理方案_第2页
2/3
学生公寓楼网络机柜整理方案_第3页
3/3

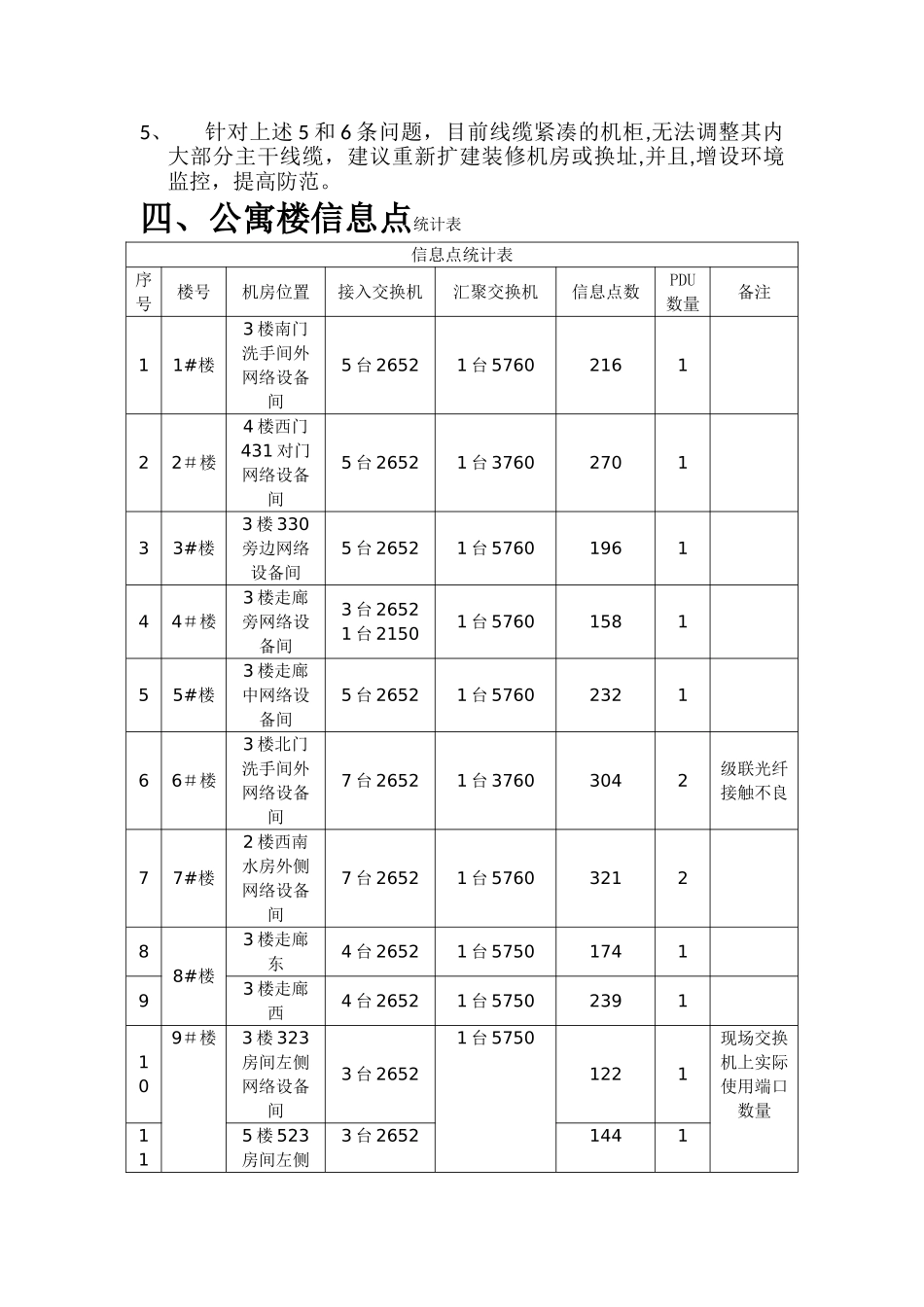

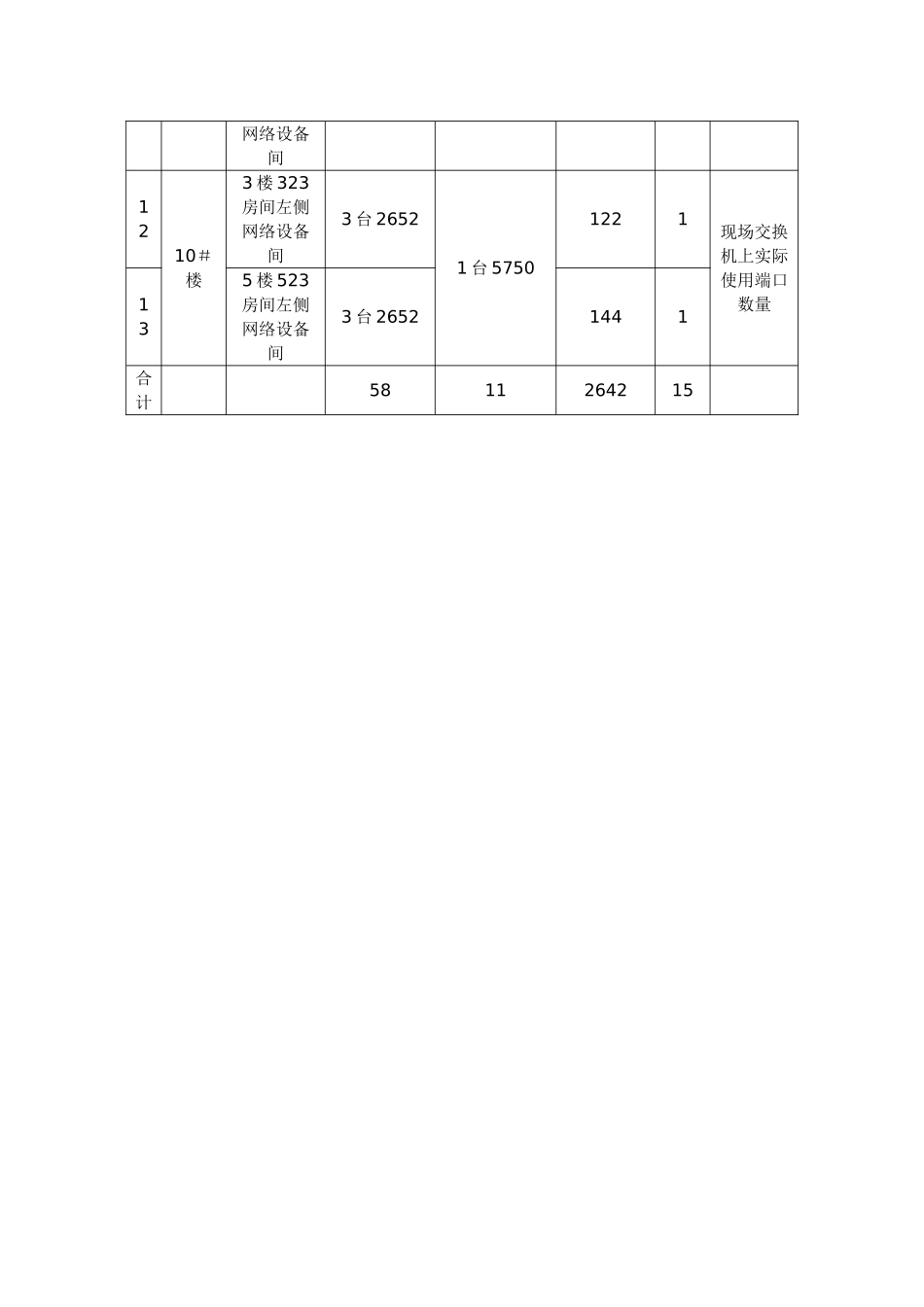

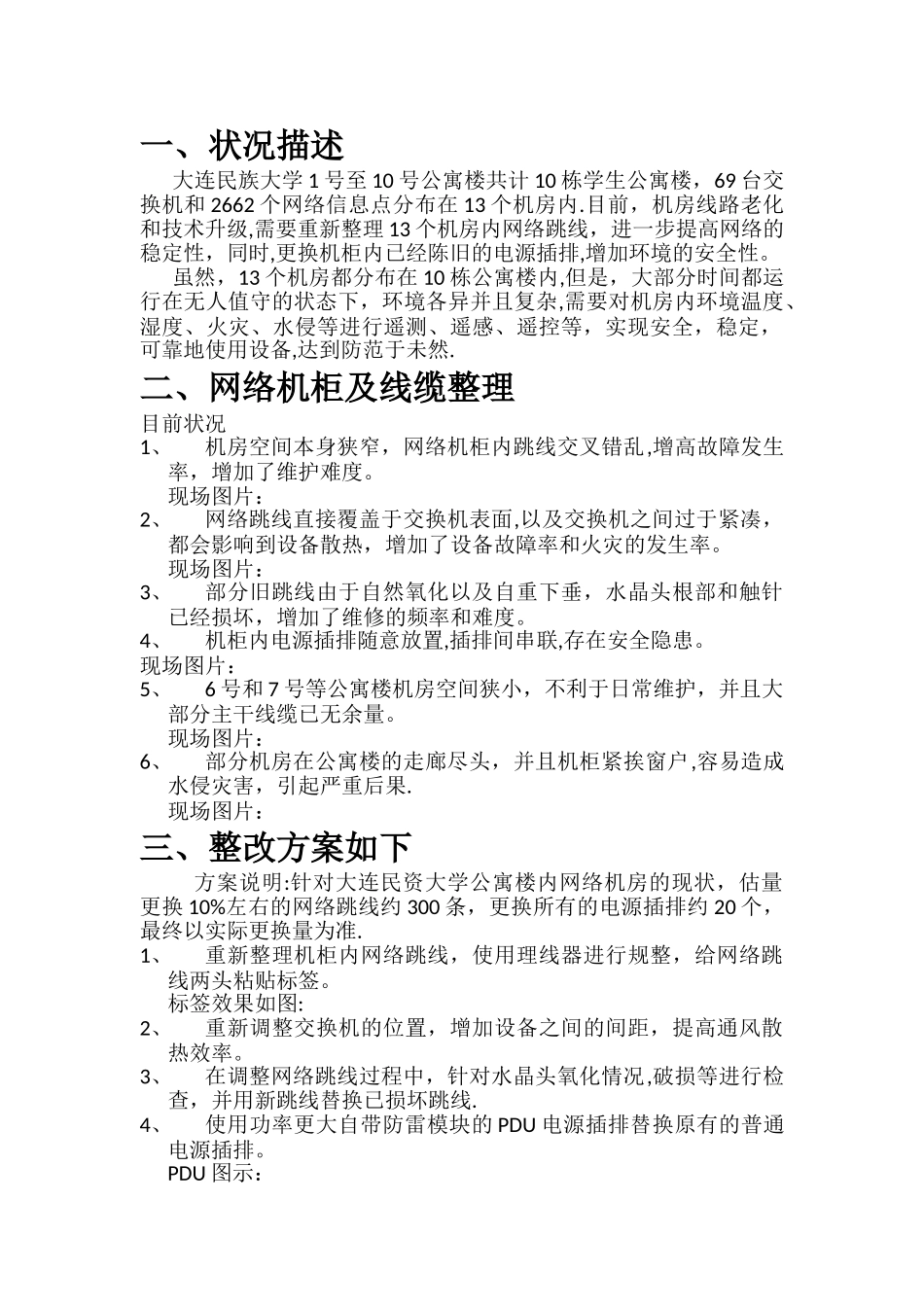

一、状况描述大连民族大学 1 号至 10 号公寓楼共计 10 栋学生公寓楼,69 台交换机和 2662 个网络信息点分布在 13 个机房内.目前,机房线路老化和技术升级,需要重新整理 13 个机房内网络跳线,进一步提高网络的稳定性,同时,更换机柜内已经陈旧的电源插排,增加环境的安全性。虽然,13 个机房都分布在 10 栋公寓楼内,但是,大部分时间都运行在无人值守的状态下,环境各异并且复杂,需要对机房内环境温度、湿度、火灾、水侵等进行遥测、遥感、遥控等,实现安全,稳定,可靠地使用设备,达到防范于未然.二、网络机柜及线缆整理目前状况1、机房空间本身狭窄,网络机柜内跳线交叉错乱,增高故障发生率,增加了维护难度。现场图片:2、网络跳线直接覆盖于交换机表面,以及交换机之间过于紧凑,都会影响到设备散热,增加了设备故障率和火灾的发生率。现场图片:3、部分旧跳线由于自然氧化以及自重下垂,水晶头根部和触针已经损坏,增加了维修的频率和难度。4、机柜内电源插排随意放置,插排间串联,存在安全隐患。现场图片:5、6 号和 7 号等公寓楼机房空间狭小,不利于日常维护,并且大部分主干线缆已无余量。现场图片:6、部分机房在公寓楼的走廊尽头,并且机柜紧挨窗户,容易造成水侵灾害,引起严重后果.现场图片:三、整改方案如下方案说明:针对大连民资大学公寓楼内网络机房的现状,估量更换 10%左右的网络跳线约 300 条,更换所有的电源插排约 20 个,最终以实际更换量为准.1、重新整理机柜内网络跳线,使用理线器进行规整,给网络跳线两头粘贴标签。标签效果如图:2、重新调整交换机的位置,增加设备之间的间距,提高通风散热效率。3、在调整网络跳线过程中,针对水晶头氧化情况,破损等进行检查,并用新跳线替换已损坏跳线.4、使用功率更大自带防雷模块的 PDU 电源插排替换原有的普通电源插排。PDU 图示:5、针对上述 5 和 6 条问题,目前线缆紧凑的机柜,无法调整其内大部分主干线缆,建议重新扩建装修机房或换址,并且,增设环境监控,提高防范。四、公寓楼信息点统计表信息点统计表序号楼号机房位置接入交换机汇聚交换机信息点数PDU数量备注11#楼3 楼南门洗手间外网络设备间5 台 26521 台 5760216122#楼4 楼西门431 对门网络设备间5 台 26521 台 3760270133#楼3 楼 330旁边网络设备间5 台 26521 台 5760196144#楼3 楼走廊旁网络设备间3 台 26521 台 21501 台 5760158155#楼3 楼走廊中网络设备间5...
