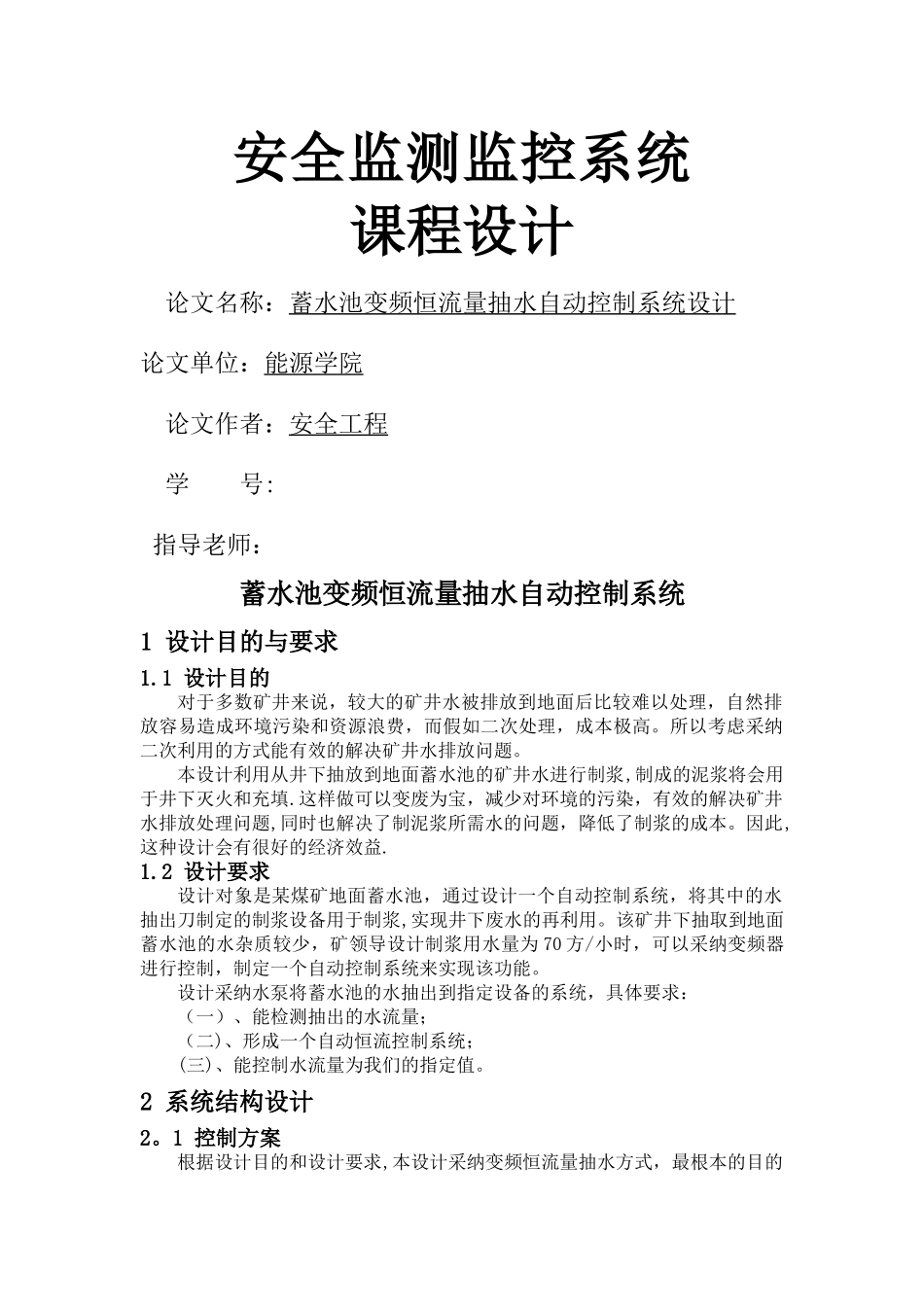

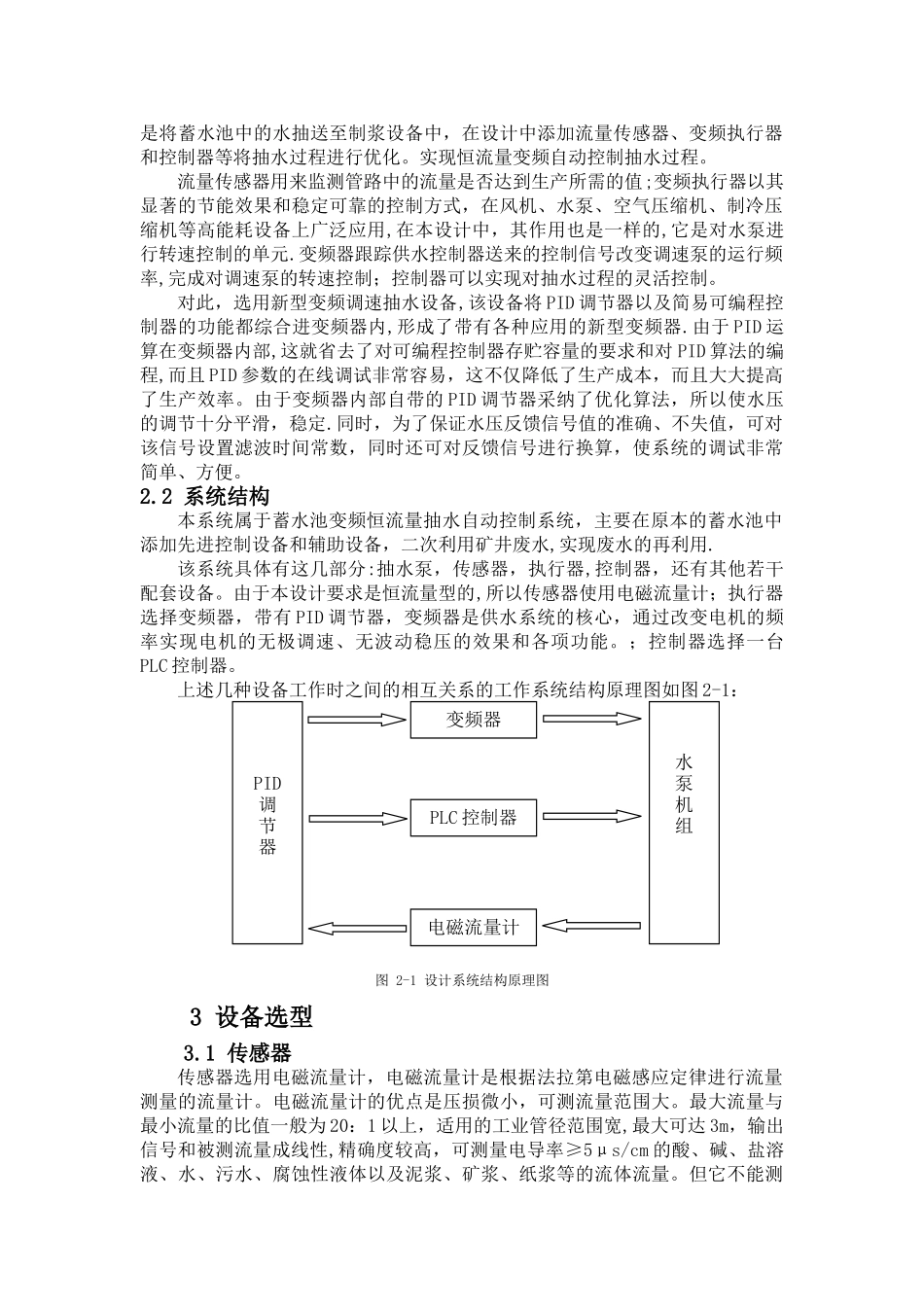

安全监测监控系统课程设计论文名称：蓄水池变频恒流量抽水自动控制系统设计论文单位：能源学院论文作者：安全工程学 号: 指导老师：蓄水池变频恒流量抽水自动控制系统1 设计目的与要求1.1 设计目的对于多数矿井来说，较大的矿井水被排放到地面后比较难以处理，自然排放容易造成环境污染和资源浪费，而假如二次处理，成本极高。所以考虑采纳二次利用的方式能有效的解决矿井水排放问题。本设计利用从井下抽放到地面蓄水池的矿井水进行制浆,制成的泥浆将会用于井下灭火和充填.这样做可以变废为宝，减少对环境的污染，有效的解决矿井水排放处理问题,同时也解决了制泥浆所需水的问题，降低了制浆的成本。因此,这种设计会有很好的经济效益.1.2 设计要求设计对象是某煤矿地面蓄水池，通过设计一个自动控制系统，将其中的水抽出刀制定的制浆设备用于制浆,实现井下废水的再利用。该矿井下抽取到地面蓄水池的水杂质较少，矿领导设计制浆用水量为 70 方/小时，可以采纳变频器进行控制，制定一个自动控制系统来实现该功能。设计采纳水泵将蓄水池的水抽出到指定设备的系统，具体要求：（一）、能检测抽出的水流量；（二)、形成一个自动恒流控制系统；(三)、能控制水流量为我们的指定值。2 系统结构设计2。1 控制方案根据设计目的和设计要求,本设计采纳变频恒流量抽水方式，最根本的目的是将蓄水池中的水抽送至制浆设备中，在设计中添加流量传感器、变频执行器和控制器等将抽水过程进行优化。实现恒流量变频自动控制抽水过程。流量传感器用来监测管路中的流量是否达到生产所需的值;变频执行器以其显著的节能效果和稳定可靠的控制方式，在风机、水泵、空气压缩机、制冷压缩机等高能耗设备上广泛应用,在本设计中，其作用也是一样的,它是对水泵进行转速控制的单元.变频器跟踪供水控制器送来的控制信号改变调速泵的运行频率,完成对调速泵的转速控制；控制器可以实现对抽水过程的灵活控制。对此，选用新型变频调速抽水设备,该设备将 PID 调节器以及简易可编程控制器的功能都综合进变频器内,形成了带有各种应用的新型变频器.由于 PID 运算在变频器内部,这就省去了对可编程控制器存贮容量的要求和对 PID 算法的编程,而且 PID 参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。由于变频器内部自带的 PID 调节器采纳了优化算法，所以使水压的调节十分平滑，稳定.同时，为了保证水压反馈信号值的准确、不失值，可对该信号设置滤...
