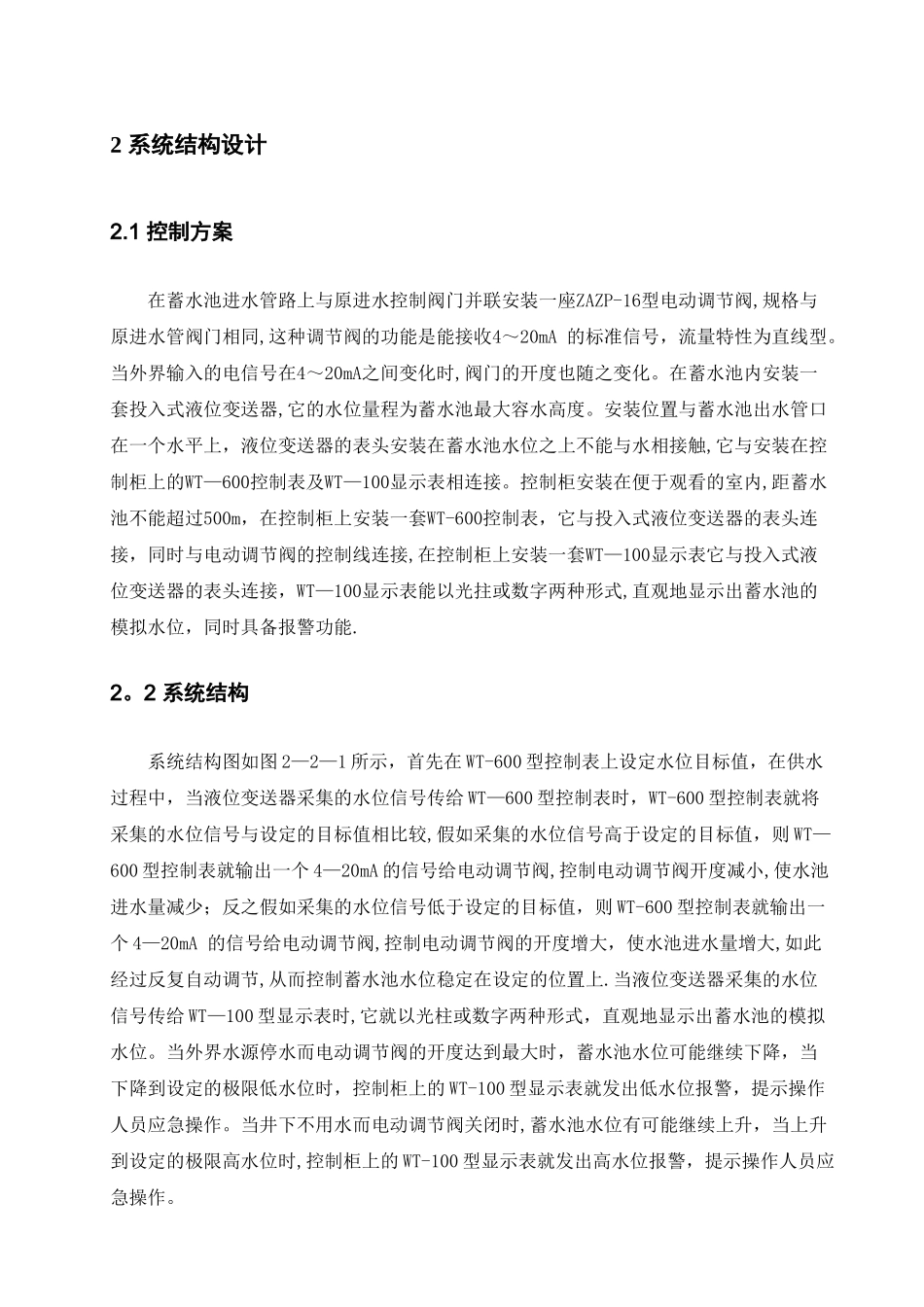

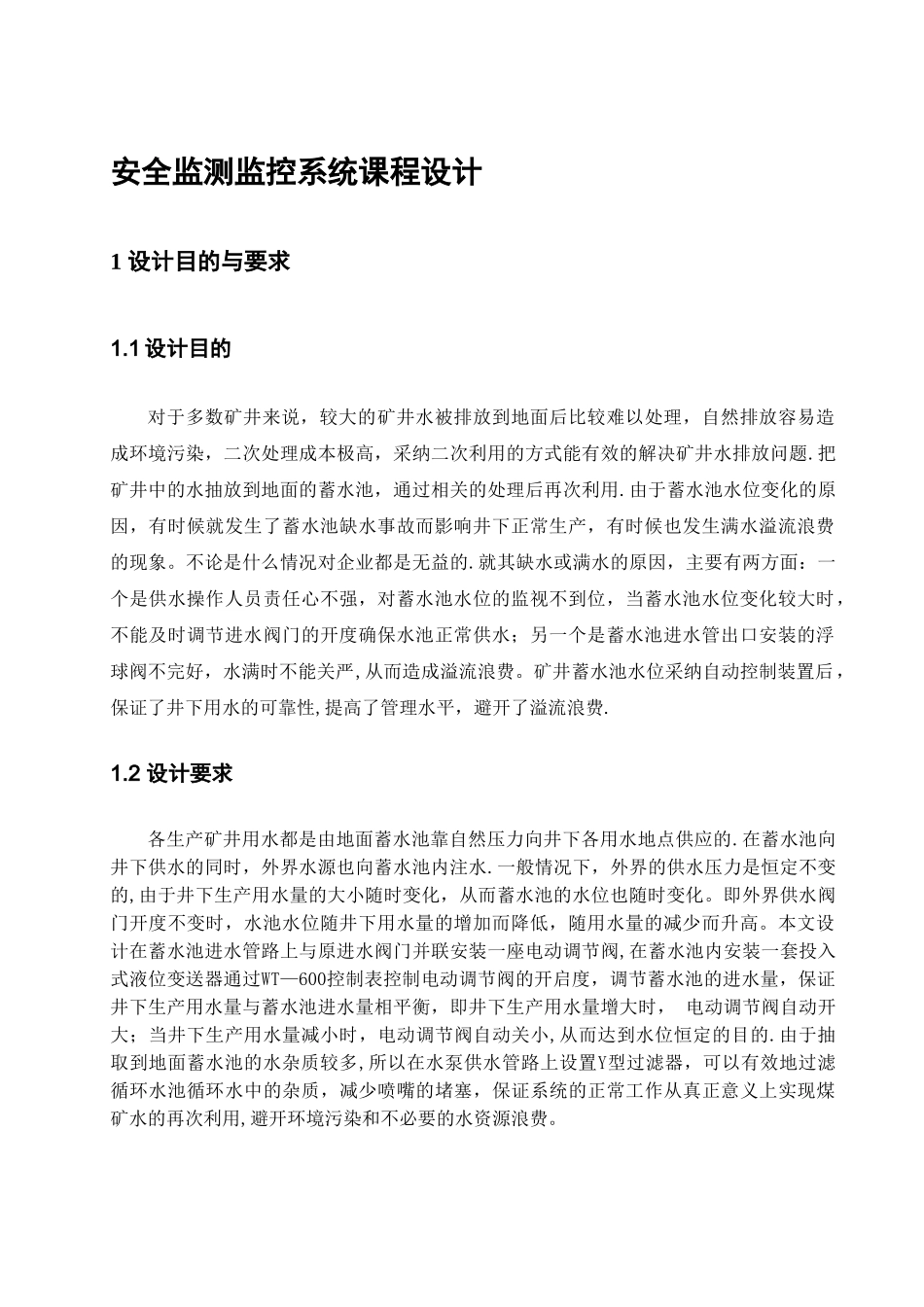

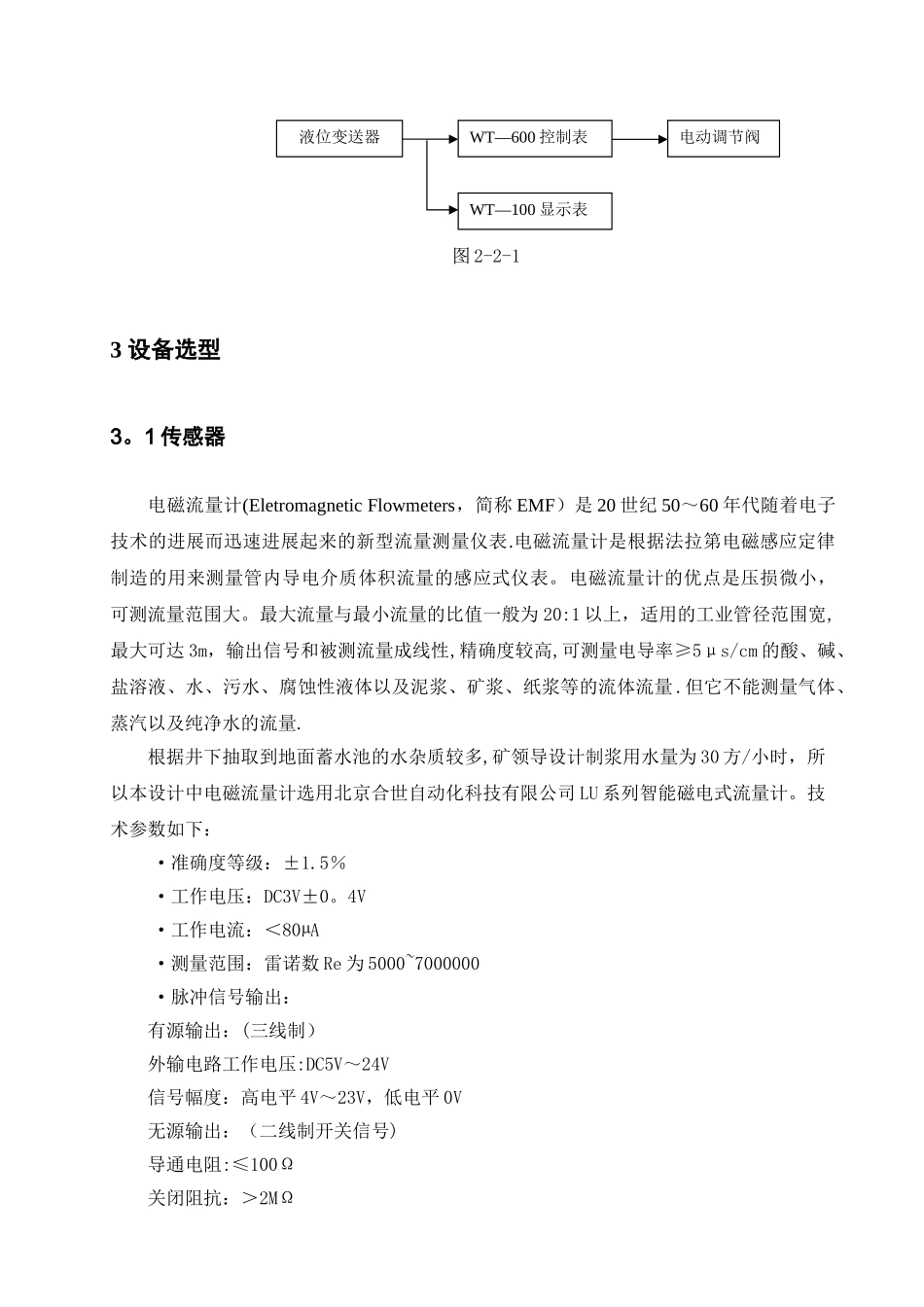

安全监测监控系统课程设计1 设计目的与要求1.1 设计目的对于多数矿井来说，较大的矿井水被排放到地面后比较难以处理，自然排放容易造成环境污染，二次处理成本极高，采纳二次利用的方式能有效的解决矿井水排放问题.把矿井中的水抽放到地面的蓄水池，通过相关的处理后再次利用.由于蓄水池水位变化的原因，有时候就发生了蓄水池缺水事故而影响井下正常生产，有时候也发生满水溢流浪费的现象。不论是什么情况对企业都是无益的.就其缺水或满水的原因，主要有两方面：一个是供水操作人员责任心不强，对蓄水池水位的监视不到位，当蓄水池水位变化较大时，不能及时调节进水阀门的开度确保水池正常供水；另一个是蓄水池进水管出口安装的浮球阀不完好，水满时不能关严,从而造成溢流浪费。矿井蓄水池水位采纳自动控制装置后，保证了井下用水的可靠性,提高了管理水平，避开了溢流浪费.1.2 设计要求各生产矿井用水都是由地面蓄水池靠自然压力向井下各用水地点供应的.在蓄水池向井下供水的同时，外界水源也向蓄水池内注水.一般情况下，外界的供水压力是恒定不变的,由于井下生产用水量的大小随时变化，从而蓄水池的水位也随时变化。即外界供水阀门开度不变时，水池水位随井下用水量的增加而降低，随用水量的减少而升高。本文设计在蓄水池进水管路上与原进水阀门并联安装一座电动调节阀,在蓄水池内安装一套投入式液位变送器通过WT—600控制表控制电动调节阀的开启度，调节蓄水池的进水量，保证井下生产用水量与蓄水池进水量相平衡，即井下生产用水量增大时， 电动调节阀自动开大；当井下生产用水量减小时，电动调节阀自动关小,从而达到水位恒定的目的.由于抽取到地面蓄水池的水杂质较多,所以在水泵供水管路上设置Y型过滤器，可以有效地过滤循环水池循环水中的杂质，减少喷嘴的堵塞，保证系统的正常工作从真正意义上实现煤矿水的再次利用,避开环境污染和不必要的水资源浪费。2 系统结构设计2.1 控制方案在蓄水池进水管路上与原进水控制阀门并联安装一座ZAZP-16型电动调节阀,规格与原进水管阀门相同,这种调节阀的功能是能接收4～20mA 的标准信号，流量特性为直线型。当外界输入的电信号在4～20mA之间变化时,阀门的开度也随之变化。在蓄水池内安装一套投入式液位变送器,它的水位量程为蓄水池最大容水高度。安装位置与蓄水池出水管口在一个水平上，液位变送器的表头安装在蓄水池水位之上不能与水相接触,它与安装在控制柜上的WT—600控制表及WT—100显示表相连接...
