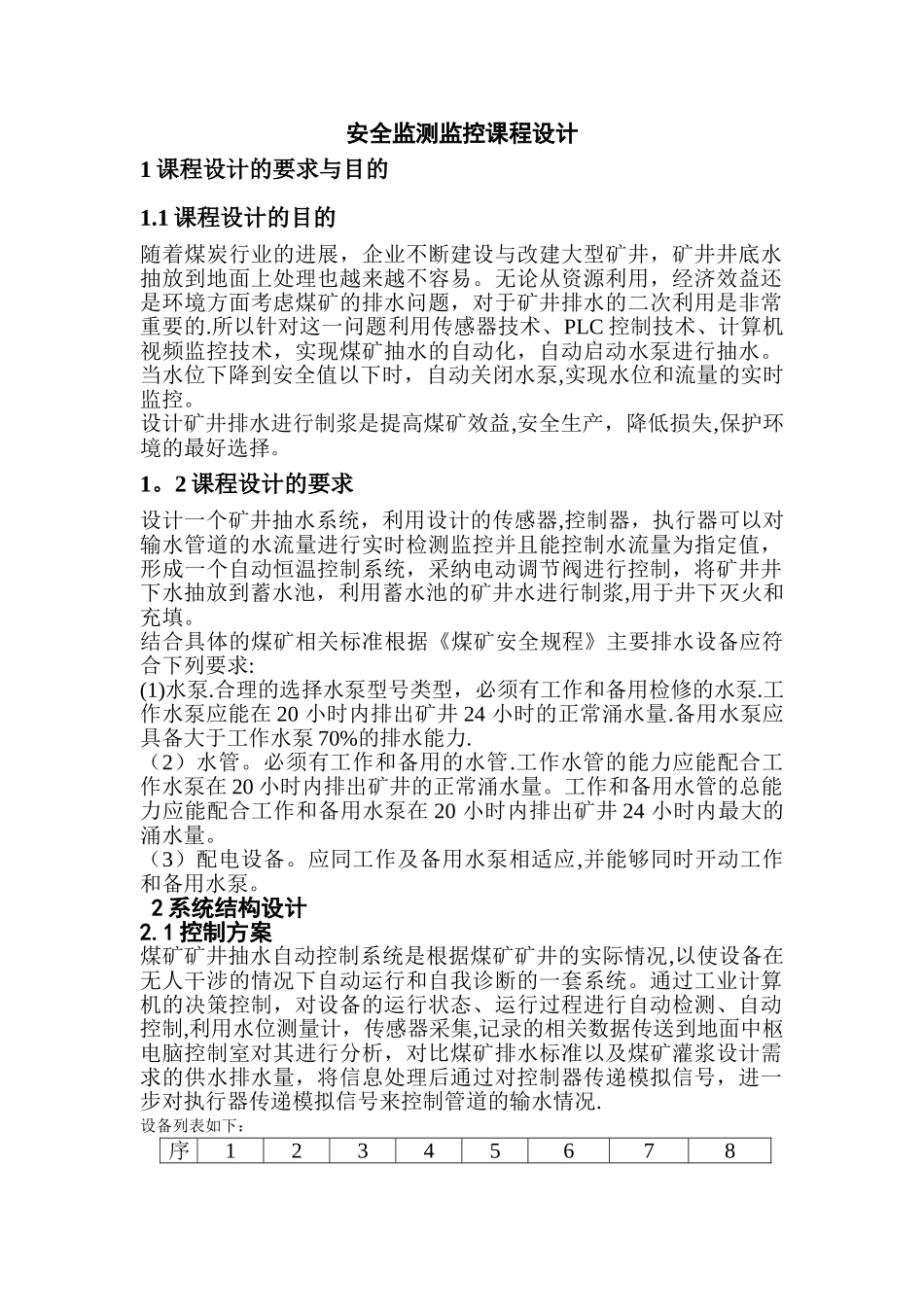

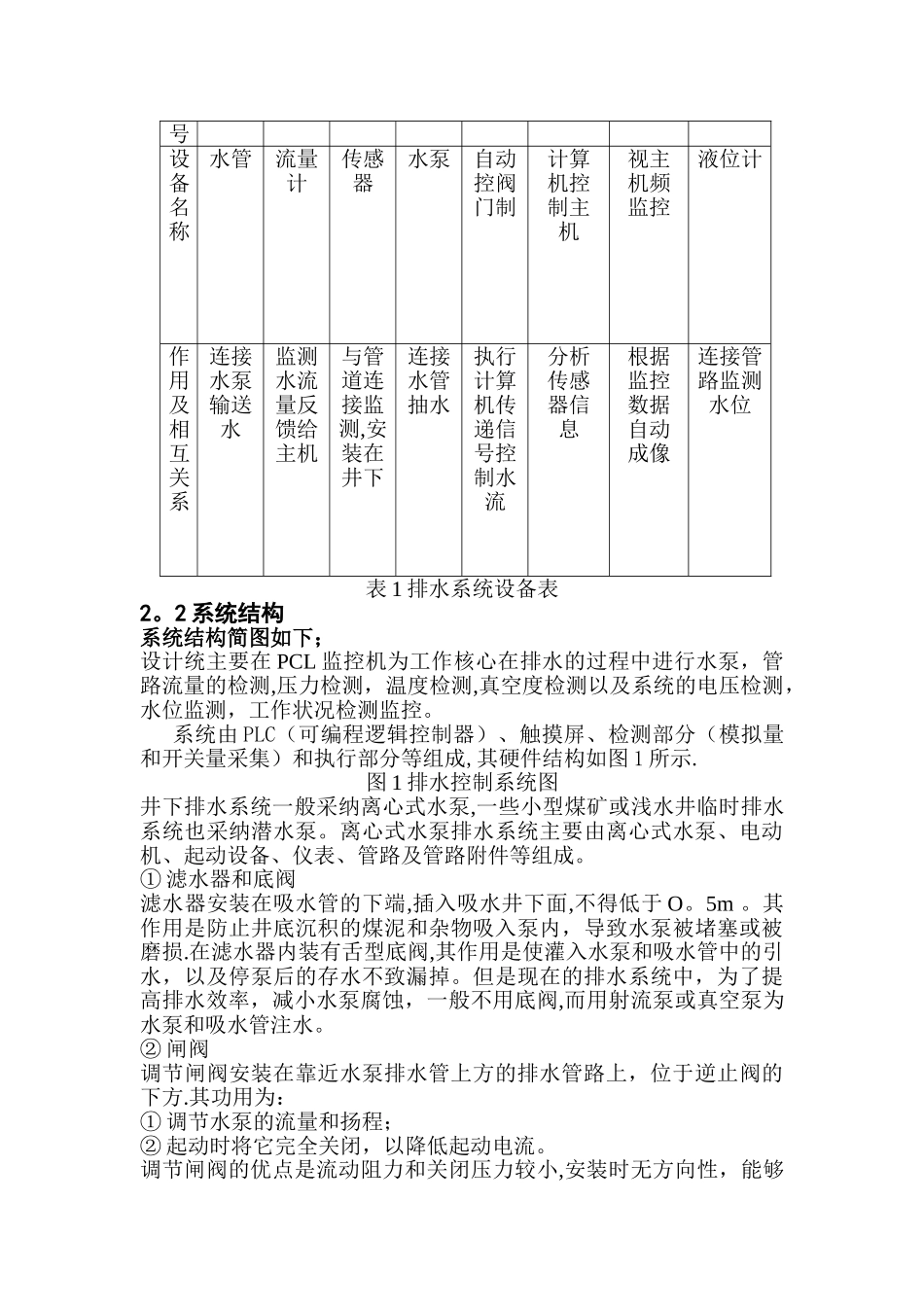

安全监测监控课程设计1 课程设计的要求与目的1.1 课程设计的目的随着煤炭行业的进展，企业不断建设与改建大型矿井，矿井井底水抽放到地面上处理也越来越不容易。无论从资源利用，经济效益还是环境方面考虑煤矿的排水问题，对于矿井排水的二次利用是非常重要的.所以针对这一问题利用传感器技术、PLC 控制技术、计算机视频监控技术，实现煤矿抽水的自动化，自动启动水泵进行抽水。当水位下降到安全值以下时，自动关闭水泵,实现水位和流量的实时监控。设计矿井排水进行制浆是提高煤矿效益,安全生产，降低损失,保护环境的最好选择。1。2 课程设计的要求设计一个矿井抽水系统，利用设计的传感器,控制器，执行器可以对输水管道的水流量进行实时检测监控并且能控制水流量为指定值，形成一个自动恒温控制系统，采纳电动调节阀进行控制，将矿井井下水抽放到蓄水池，利用蓄水池的矿井水进行制浆,用于井下灭火和充填。结合具体的煤矿相关标准根据《煤矿安全规程》主要排水设备应符合下列要求:(1)水泵.合理的选择水泵型号类型，必须有工作和备用检修的水泵.工作水泵应能在 20 小时内排出矿井 24 小时的正常涌水量.备用水泵应具备大于工作水泵 70%的排水能力.（2）水管。必须有工作和备用的水管.工作水管的能力应能配合工作水泵在 20 小时内排出矿井的正常涌水量。工作和备用水管的总能力应能配合工作和备用水泵在 20 小时内排出矿井 24 小时内最大的涌水量。（3）配电设备。应同工作及备用水泵相适应,并能够同时开动工作和备用水泵。 2 系统结构设计2.1 控制方案煤矿矿井抽水自动控制系统是根据煤矿矿井的实际情况,以使设备在无人干涉的情况下自动运行和自我诊断的一套系统。通过工业计算机的决策控制，对设备的运行状态、运行过程进行自动检测、自动控制,利用水位测量计，传感器采集,记录的相关数据传送到地面中枢电脑控制室对其进行分析，对比煤矿排水标准以及煤矿灌浆设计需求的供水排水量，将信息处理后通过对控制器传递模拟信号，进一步对执行器传递模拟信号来控制管道的输水情况.设备列表如下：序12345678号设备名称水管流量计传感器水泵自动控阀门制计算机控制主机视主机频监控液位计作用及相互关系连接水泵输送水监测水流量反馈给主机与管道连接监测,安装在井下连接水管抽水执行计算机传递信号控制水流分析传感器信息根据监控数据自动成像连接管路监测水位表 1 排水系统设备表2。2 系统结构系统结构简图如下；设计统主要在 PCL ...
