安全防护标准化图集

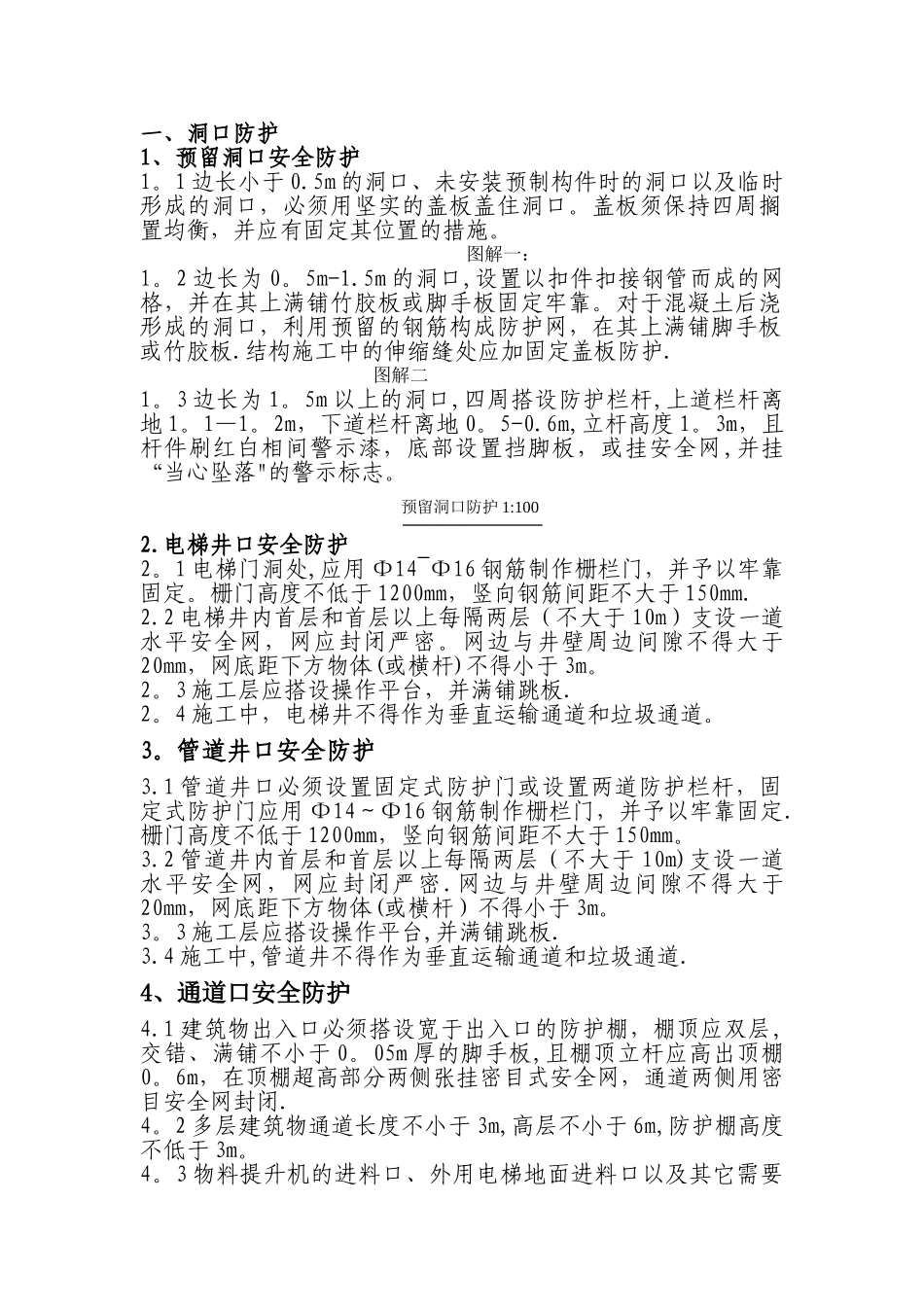

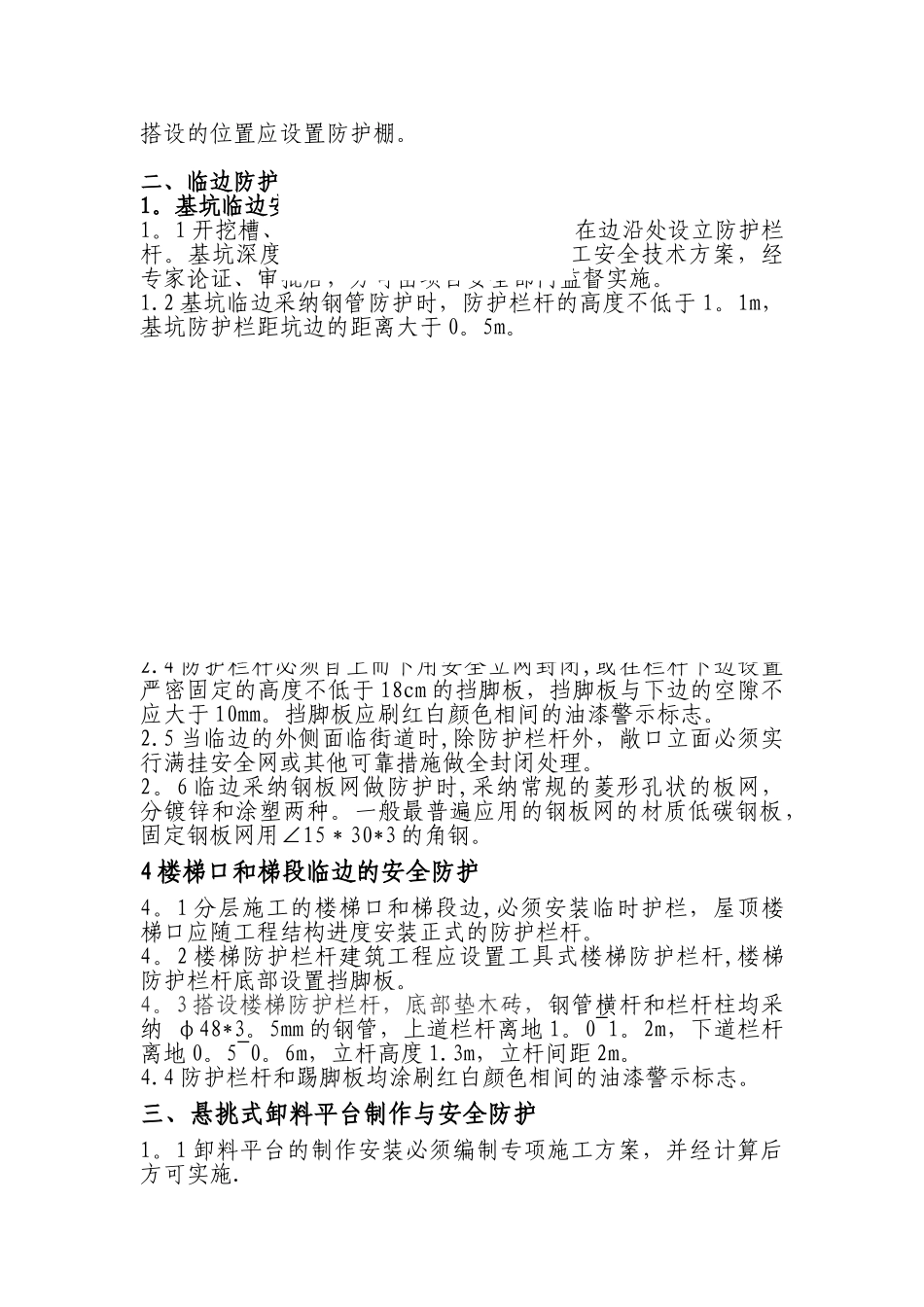

一、洞口防护1、预留洞口安全防护1。1 边长小于 0.5m 的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。图解一：1。2 边长为 0。5m-1.5m 的洞口,设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板.结构施工中的伸缩缝处应加固定盖板防护.图解二1。3 边长为 1。5m 以上的洞口,四周搭设防护栏杆,上道栏杆离地 1。1—1。2m，下道栏杆离地 0。5-0.6m,立杆高度 1。3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网,并挂“当心坠落"的警示标志。图解三2.电梯井口安全防护2。1 电梯门洞处,应用 Ф14~Ф16 钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于 1200mm，竖向钢筋间距不大于 150mm.2.2 电梯井内首层和首层以上每隔两层（不大于 10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体(或横杆)不得小于 3m。2。3 施工层应搭设操作平台，并满铺跳板.2。4 施工中，电梯井不得作为垂直运输通道和垃圾通道。3。管道井口安全防护3.1 管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用 Ф14～Ф16 钢筋制作栅栏门，并予以牢靠固定.栅门高度不低于 1200mm，竖向钢筋间距不大于 150mm。3.2 管道井内首层和首层以上每隔两层（不大于 10m)支设一道水平安全网，网应封闭严密.网边与井壁周边间隙不得大于20mm，网底距下方物体(或横杆）不得小于 3m。3。3 施工层应搭设操作平台,并满铺跳板.3.4 施工中,管道井不得作为垂直运输通道和垃圾通道.4、通道口安全防护4.1 建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层,交错、满铺不小于 0。05m 厚的脚手板,且棚顶立杆应高出顶棚0。6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密目安全网封闭.4。2 多层建筑物通道长度不小于 3m,高层不小于 6m,防护棚高度不低于 3m。4。3 物料提升机的进料口、外用电梯地面进料口以及其它需要预留洞口防护 1:100搭设的位置应设置防护棚。二、临边防护1。基坑临边安全防护1。1 开挖槽、坑、沟深度超过 2m 的，必须在边沿处设立防护栏杆。基坑深度超过 5m 的,必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。1.2 基坑临边采纳钢管防护时，...
