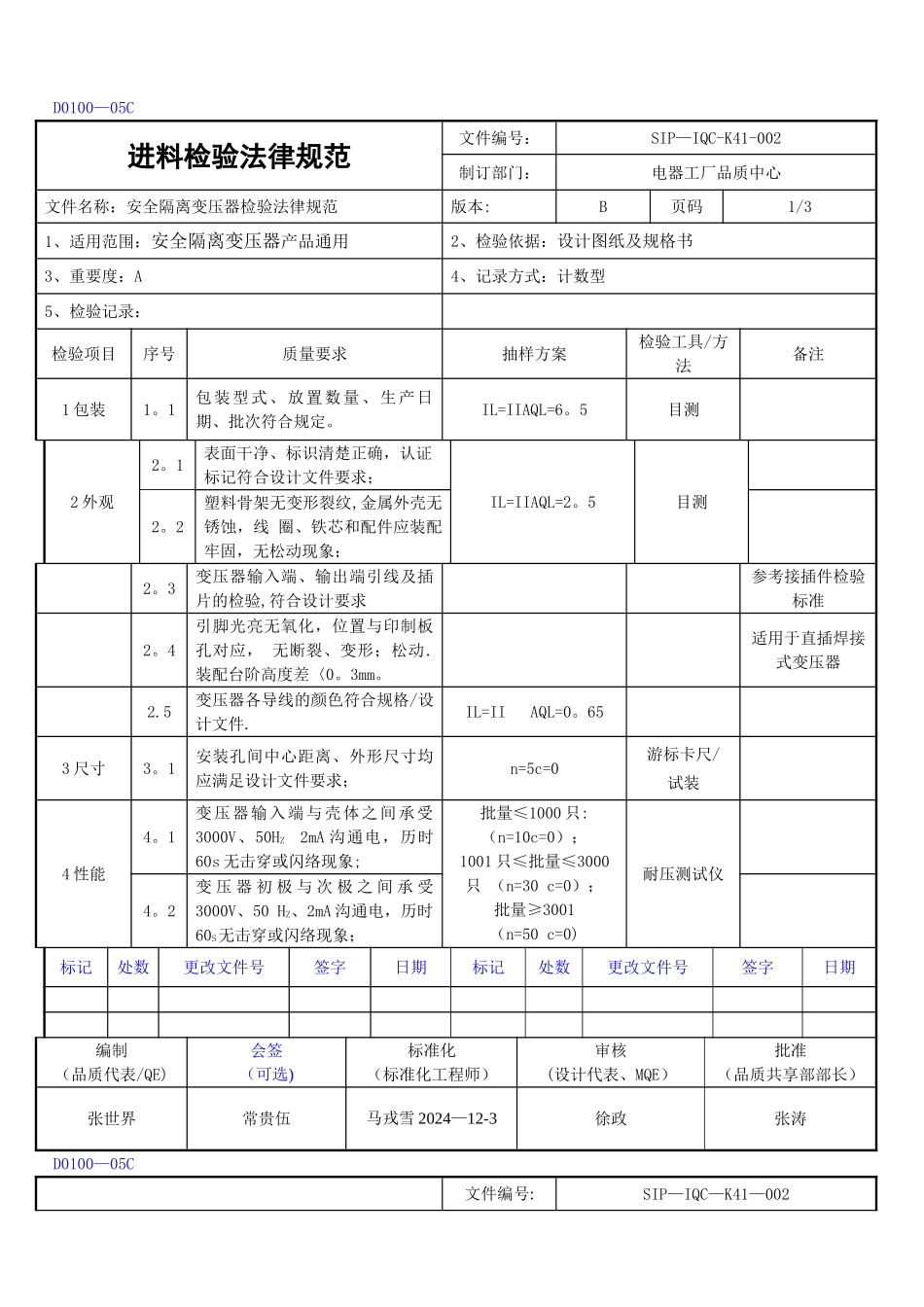

D0100—05C进料检验法律规范文件编号：SIP—IQC-K41-002制订部门：电器工厂品质中心文件名称：安全隔离变压器检验法律规范版本:B页码1/31、适用范围：安全隔离变压器产品通用2、检验依据：设计图纸及规格书3、重要度：A4、记录方式：计数型5、检验记录：检验项目序号质量要求抽样方案检验工具/方法备注1 包装1。1包装型式、放置数量、生产日期、批次符合规定。IL=IIAQL=6。5目测2 外观2。1表面干净、标识清楚正确，认证标记符合设计文件要求；IL=IIAQL=2。5目测2。2塑料骨架无变形裂纹,金属外壳无锈蚀，线 圈、铁芯和配件应装配牢固，无松动现象；2。3变压器输入端、输出端引线及插片的检验,符合设计要求参考接插件检验标准2。4引脚光亮无氧化，位置与印制板孔对应， 无断裂、变形；松动.装配台阶高度差〈0。3mm。适用于直插焊接式变压器2.5变压器各导线的颜色符合规格/设计文件.IL=II AQL=0。653 尺寸3。1安装孔间中心距离、外形尺寸均应满足设计文件要求；n=5c=0游标卡尺/试装4 性能4。1变压器输入端与壳体之间承受3000V、50HZ 2mA 沟通电，历时60s 无击穿或闪络现象;批量≤1000 只:（n=10c=0）；1001 只≤批量≤3000只 （n=30 c=0）；批量≥3001（n=50 c=0)耐压测试仪4。2变 压 器 初 极 与 次 极 之 间 承 受3000V、50 HZ、2mA 沟通电，历时60S无击穿或闪络现象；标记处数更改文件号签字日期标记处数更改文件号签字日期编制（品质代表/QE)会签（可选)标准化（标准化工程师）审核(设计代表、MQE）批准（品质共享部部长）张世界常贵伍马戎雪 2024—12-3徐政张涛D0100—05C文件编号:SIP—IQC—K41—002进料检验法律规范制订部门:品质中心文件名称： 安全隔离变压器检验法律规范版本：B页码2/31、适用范围：安全隔离变压器产品通用2、检验依据：设计图纸及规格书3、重要度：A4、记录方式：计数型5、检验记录： 检验项目序号质量要求抽样方案检验工具/方法备注4 性能4.3变 压 器 次 极 与 壳 体 之 间 承 受2000V 、50HZ、、2mA 沟通电,历时60S无击穿或闪络现象批量≤1000 只：（n=10c=0）；1001 只≤批量≤3000只 (n=30 c=0）；批量≥3001（n=50 c=0)耐压测试仪4。4环 形 变 压 器 初 次 极 承 受3。5KV，50 HZ、5mA 沟通电,历时5s 无击穿闪络现象。4。5初级线圈电阻（即输入引脚之间） 1。83Ω± 10％；初级线圈与铁芯耐压 1250V耐压测试仪：电压打耐压 60S，设定电流为5mA适...
