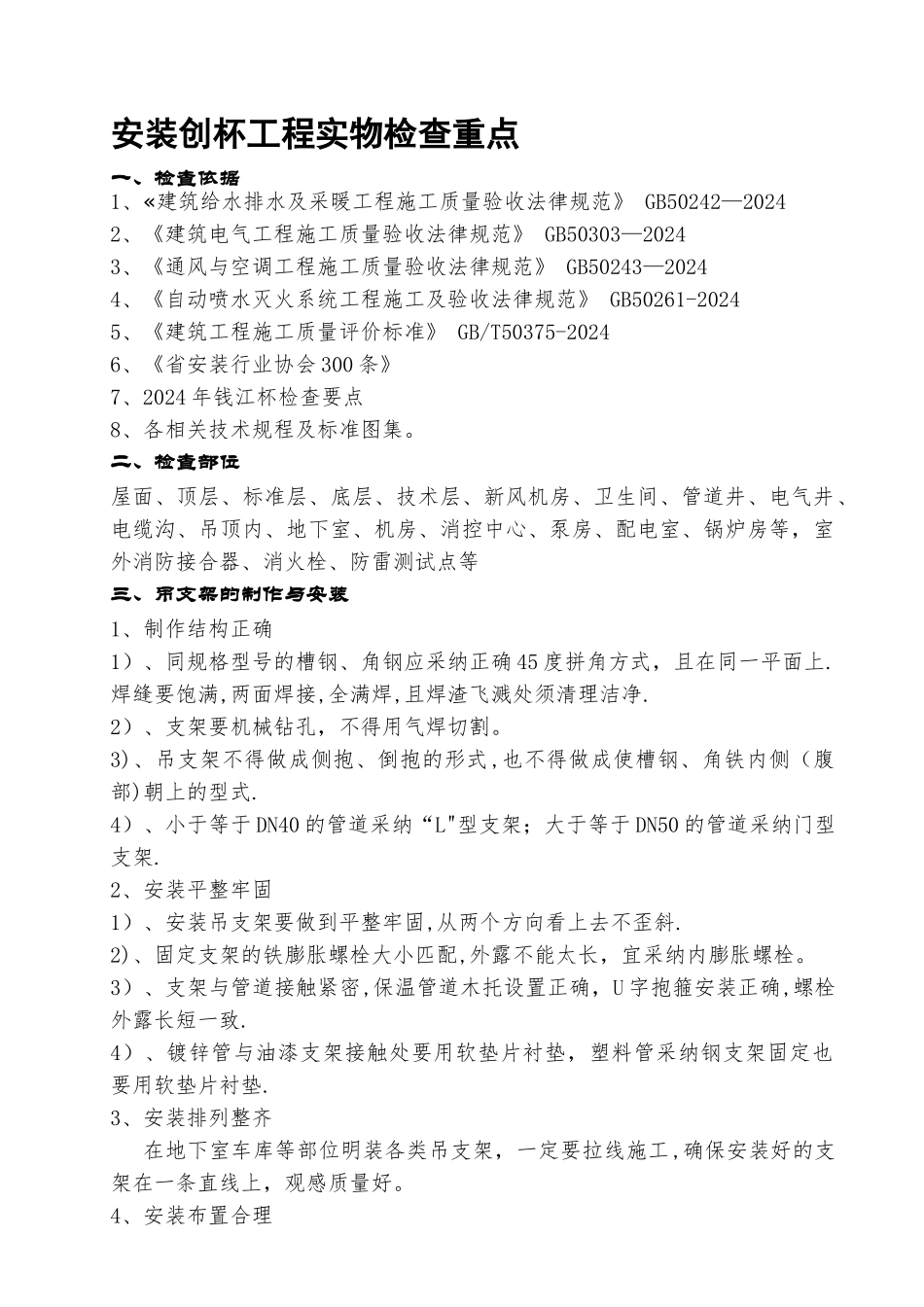

安装创杯工程实物检查重点一、检查依据1、«建筑给水排水及采暖工程施工质量验收法律规范》 GB50242—20242、《建筑电气工程施工质量验收法律规范》 GB50303—20243、《通风与空调工程施工质量验收法律规范》 GB50243—20244、《自动喷水灭火系统工程施工及验收法律规范》 GB50261-20245、《建筑工程施工质量评价标准》 GB/T50375-20246、《省安装行业协会 300 条》7、2024 年钱江杯检查要点8、各相关技术规程及标准图集。二、检查部位屋面、顶层、标准层、底层、技术层、新风机房、卫生间、管道井、电气井、电缆沟、吊顶内、地下室、机房、消控中心、泵房、配电室、锅炉房等,室外消防接合器、消火栓、防雷测试点等三、吊支架的制作与安装1、制作结构正确 1)、同规格型号的槽钢、角钢应采纳正确 45 度拼角方式,且在同一平面上.焊缝要饱满,两面焊接,全满焊,且焊渣飞溅处须清理洁净.2)、支架要机械钻孔,不得用气焊切割。3)、吊支架不得做成侧抱、倒抱的形式,也不得做成使槽钢、角铁内侧(腹部)朝上的型式.4)、小于等于 DN40 的管道采纳“L"型支架;大于等于 DN50 的管道采纳门型支架. 2、安装平整牢固 1)、安装吊支架要做到平整牢固,从两个方向看上去不歪斜.2)、固定支架的铁膨胀螺栓大小匹配,外露不能太长,宜采纳内膨胀螺栓。3)、支架与管道接触紧密,保温管道木托设置正确,U 字抱箍安装正确,螺栓外露长短一致.4)、镀锌管与油漆支架接触处要用软垫片衬垫,塑料管采纳钢支架固定也要用软垫片衬垫.3、安装排列整齐 在地下室车库等部位明装各类吊支架,一定要拉线施工,确保安装好的支架在一条直线上,观感质量好。4、安装布置合理1)、吊支架的布置、定位,除了在法律规范上有要求外,我们还应在特别部位增设支架,如穿墙、转弯、翻高、机房、泵房水泵等进出水口处部位,都应合理设置支架.2)、在走廊吊顶内的安装内容,需多工种协调,画出剖面排列图,统一布置支架。3)、立管支架安装,楼层高度<5 米,每层必须安装 1 个支架;楼层高度大于 5米,每层不得少于 2 个支架。1 个支架安装高度距地坪应为 1。5—1。8 米; 2 个以上的支架应均匀安装,同一场所支架应安装在同一高度上。4)、吊支架距离接口应在 10 厘米以上。穿墙管道支架不宜贴墙安装.管道井内的立管安装应合理设置承重支架和支座。承重支架要明露。5、油漆防腐完好 根据法律规范要求,各类吊、支、托架必须在除锈后刷两遍红丹防锈漆,两遍调合漆(面漆...
